AT88SC1604白卡類目 > 商鋪首頁 > 產品展示 > 深圳市白卡廠家_供應邏輯加密IC卡 AT88SC1604白卡

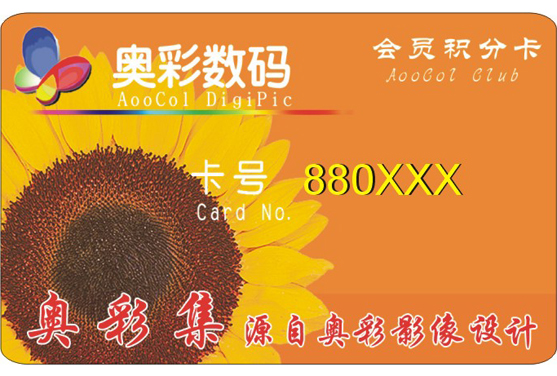

供應邏輯加密IC卡 AT88SC1604白卡

[AT88SC1604卡

邏輯加密卡]

深圳市白卡廠家

采購數量

500 - 1000片

1000 - 5000片

5000 - 10000片

10000 片以上

價格

￥6.00

￥5.80

￥5.60

￥5.50

運費： 廣東深圳市寶安區 | 賣家支付運費

購買數量： 庫存 99999片

在線詢盤聯系廠家：13725578955 0755-21666852

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[AT88SC1604卡邏輯加密卡]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應邏輯加密IC卡 AT88SC1604白卡）

加工定制： 是
規格： 85.5*54*0.80
數據保存： 100
封裝材料： pvc
存儲容量： 4K
工作溫度： -20-60
擦寫壽命： 1000-3000
應用范圍： 水表、電表
類型： 邏輯加密卡
讀寫方法： 接觸型IC卡
應用領域： 非金融卡
質量標準： ISO9001

AT88SC1604卡是ATMEL公司開發的、容量比較大的接觸式IC卡，有加密功能，早期廣泛應用于我們的水表、電表、燃?xì)獗淼氖召M(fèi)管理

● 16Kbit帶保護邏輯EEPROM
● 四個不等分應用分區　
● 三級加密、三重密碼保護
● 溫度范圍：-25℃～70℃
● 10萬℃次擦寫循環
● 數據保存期達10年
● 規格：85.5*54*0.8
● 封裝材料：PVC

制造工藝
膠印、絲印、金底、銀底、
凸碼（大，小，燙金，燙銀）、平碼（黑、金、銀、紅、藍、白）、噴碼、激光雕刻碼

芯片簡介：AT88SC1604芯片是由美國ATMEL公司設計的邏輯加密存儲卡芯片。它具有15704位

的存儲容量，是目前邏輯加密存儲卡中容量較大的一種產品芯片。它所具有的完全隔離的多

功能分區結構，使得“一卡多用”功能在硬件上得到了充分的保障；而它的“控制讀寫”與

“控制擦除”兩套密碼體制使得卡片在發行管理和操作使用方面即安全可靠雙方便實用。

AT88SC1604IC卡特點：

(1) AT88SC1604芯片屬于單存儲器多邏輯分區結構。

主存儲器除劃分了特定的標志數據區和控制數據區之外，還將應用數據區分成四個完全隔離

的子區，并在每個子區中配備了各自的讀、寫控制標志和寫入/擦除密碼以及密碼輸入錯誤

計數器等邏輯控制。

(2) 芯片為串行傳輸方式，并滿足ISO/IEC 7816-3同步傳輸協議。

(3) 芯片采用低功耗的CMOS工藝制造，每字位的讀取時間為2 μs，寫周期為5ms。

(4) 芯片內部設計有電壓提升電路，保證使用單+5V電源電壓能夠完成對芯片的讀/寫/擦除

等各類編程操作。

(5) 芯片內部的存儲單元具有至少10000次的擦除/改寫循環次數。數據保存期為10年。

AT88SC1604芯片存儲結構

AT88SC1604芯片分為制造商代碼區、發行商代碼區、用戶安全密碼區、用戶密碼比較計數

區、個人代碼區以及四個應用區。每個應用區都由密碼區，密碼比較計數區，擦除密碼區

和擦除密碼比較計數區、應用數據區和存儲器測試區組成。

(1)AT88SC1604 制造商代碼區(FZ)

該區用于記錄卡芯片生產商的特定信息(例如:生產批號、日期、以及特別制定的特征代碼

)，由制造商在芯片出廠前寫入。在控制本區的熔絲(FUSHl)沒有熔斷時，該區的存儲單元

可以象普通的EEPROM存儲單元一樣進行擦除和改寫。一旦熔絲熔斷，所寫入的"制造商代

碼"就不可再更改。

(2) AT88SC1604發行商代碼區(IZ)

該區用于記錄卡片發行商的特定信息(例如:發行批號、日期、地區范圍編號以及特定用戶編

號等特征代碼)。當控制本區的熔絲沒有熔斷時，該區的存儲單元內容可以自由的擦除或改

寫。在個人化處理過程完成之后，控制該區的熔絲(FUSH2)熔斷，即可將注入的“發行商代

碼”完全固化。這一代碼也是識別卡片的真?zhèn)?，區分卡片應用類別的重要標識。

(3) AT88SC1604個人代碼區(CPZ)

該區用于存放個人身份標識數據。該區使用上受芯片的“用戶密碼”的保護。當“用戶密碼

”比較成功，該區可讀可寫可擦除?！坝脩裘艽a”比較不成功，該區只能讀而不能寫入和擦除。

(4) AT88SC1604用戶密碼區(SC)

這個密碼區是整個存儲器的“總控制開關”。使用前，由授權持卡人預先輸入的一個安全代

碼作為“參照字”儲存在這個存儲區里。使用時，必須輸入一個“校驗密碼”。芯片將輸入

的“校驗密碼”與內部存儲器的“參照字”一一比較。如果比較結果一致，IC卡將開放整個

芯片儲存器(包括各分區的控制密碼和各應用數據區)。各區的“安全密碼”區SCn(n=l，

2，3，4)與SC的作用是完全類似的。

對于各分區的密碼區SCn (n＝1，2，3，4)來說，其比較操作要受到對應“應用區密碼”比

較計數器(SnAC)的計數控制。當連續8次輸入密碼錯誤，SCn將被鎖死。

(5) AT88SC1604密碼比較計數區(SCAC)

該區對連續輸入的錯誤密碼的次數進行累計。當連續8次不正確的比較操作之后，芯片將被

鎖死。芯片被鎖死之后，將拒絕任何的擦除、寫入和比較的操作命令。

該區是8位長，按位寫入方式操作。在芯片初始化時是全“1”狀態，即讀出值為“FFH”。

在每次比較輸入的密碼時，先按從高位到低位的順序找個為“1”的位，將此位寫

“0”，然后將新輸入的“校驗密碼”與原存儲在SC區的“參照字”進行比較。比較操作本

身由芯片內部自行完成，而比較結果則通過置SV標志來判別，即比較成功時SV被置“1”。

比較不成功，SV保持原來的“0”狀態。在連續8次比較錯誤過程中每次比較操作之后計數

器的計數值分別為“7FH”、“3FH”、“1FH”、“0FH”、“07H”、“03H”、“01H”、

“00H”。當計數器為“00H”后，后續的比較操作命令由于無法在“SCAC”區中找到一個

為“1”的位，因而芯片拒絕繼續執行比較操作。

SnAC(n＝1，2，3，4)的作用與SCAC是類似的。操作控制也完全一樣。只是SCAC是限制對

SC區的比較操作。而SnAC則限制對SCn區的比較操作。當SCAC為“

00H”后，芯片內部封鎖了對SC區的比較操作，從而使對SCn的比較也被禁止。如果SCAC為

非“00H”值，在對SC區的比較密碼操作成功之后，SCn能否進行比較操作就由SnAC區的狀

態值來決定。SnAC區在連續8次比較輸入過程中，每次比較操作之后計數器的計數值與SCAC

的8個值一樣。(即分別為“7FH”、“3FH”、“1FH”、“0FH”、“07H”、“03H”、

“OlH”、“00H”)當SnAC為“00H”時，則“應用n區”將被鎖死。

(6)擦除密碼區(EZn ,n＝l.2,3,4)

該區用于存儲擦除應用區操作的控制密碼。這些密碼一般由發行商使用。在個人化處理時輸

入的最后一組“擦除密碼”，在芯片熔絲FUSE2熔斷之后將使“擦除密碼”保存在該區內。

該區不再能讀出、寫入和擦除，只能進行比較操作。在使用過程中如需對應用區進行擦除操

作，都必須首先對相應的EZ區輸送一個“擦除密碼”與之比較，在“擦除密碼比較計數器”

不為“00H”的情況下，如果相比較的兩代碼完全一致，則相應的應用區的單元允許擦除，

否則將禁止執行擦除操作。

(7) 擦除密碼比較計數區(EnAC ,n=l，2，3，4)

擦除密碼比較計數區的作用與SCAC的作用相類似。它對各應用區擦除密碼連續輸入錯誤的次

數進行累計。最多連續8次不正確的密碼比較之后，該區所控制的應用區的擦除操作即被鎖

死，從而導致該應用區有可能成為只讀和允許單次寫入的狀態。

(8) 應用數據區(AZn ，n＝1，2，3，4)

該區主要給用戶使用。用于存儲系統的相關數據記錄和卡片標識等信息。應用數據區的寫入

與讀出分別由該區的前兩位Pn和Rn以及SV標志的狀態控制，擦除操作則由該區的擦除密碼控

制。AT88SC1604設計了四個完全隔離的分區，其中1至3分區的單元容量分別是4K位、第4分

區的單元容量為3.6K位。

(9) 存儲區測試區(MTZ)

該區主要用于芯片生產后對EEPROM單元陣列進行各項性能測試該區不受任何控制區狀態和標

志狀態的保護，允許對這個區進行讀出、寫人和擦除操作，但不能進行比較操作。

典型應用

基于上述1604芯片的特點，更是隨著IC卡技術的飛速發展,金融機構、國家機關、公司企業

、教育部門等領域的需求越來越迫切，應用也越來越廣泛。
標簽： AT88 邏輯加密 AT88SC1604卡邏輯加密卡深圳市白卡深圳市白卡廠家
