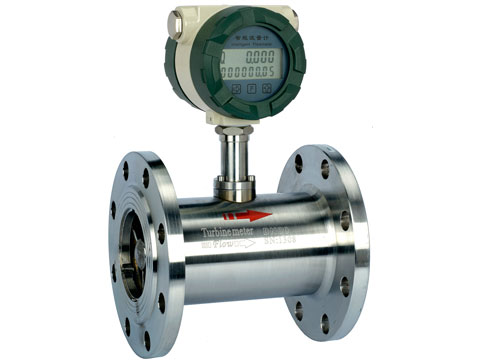

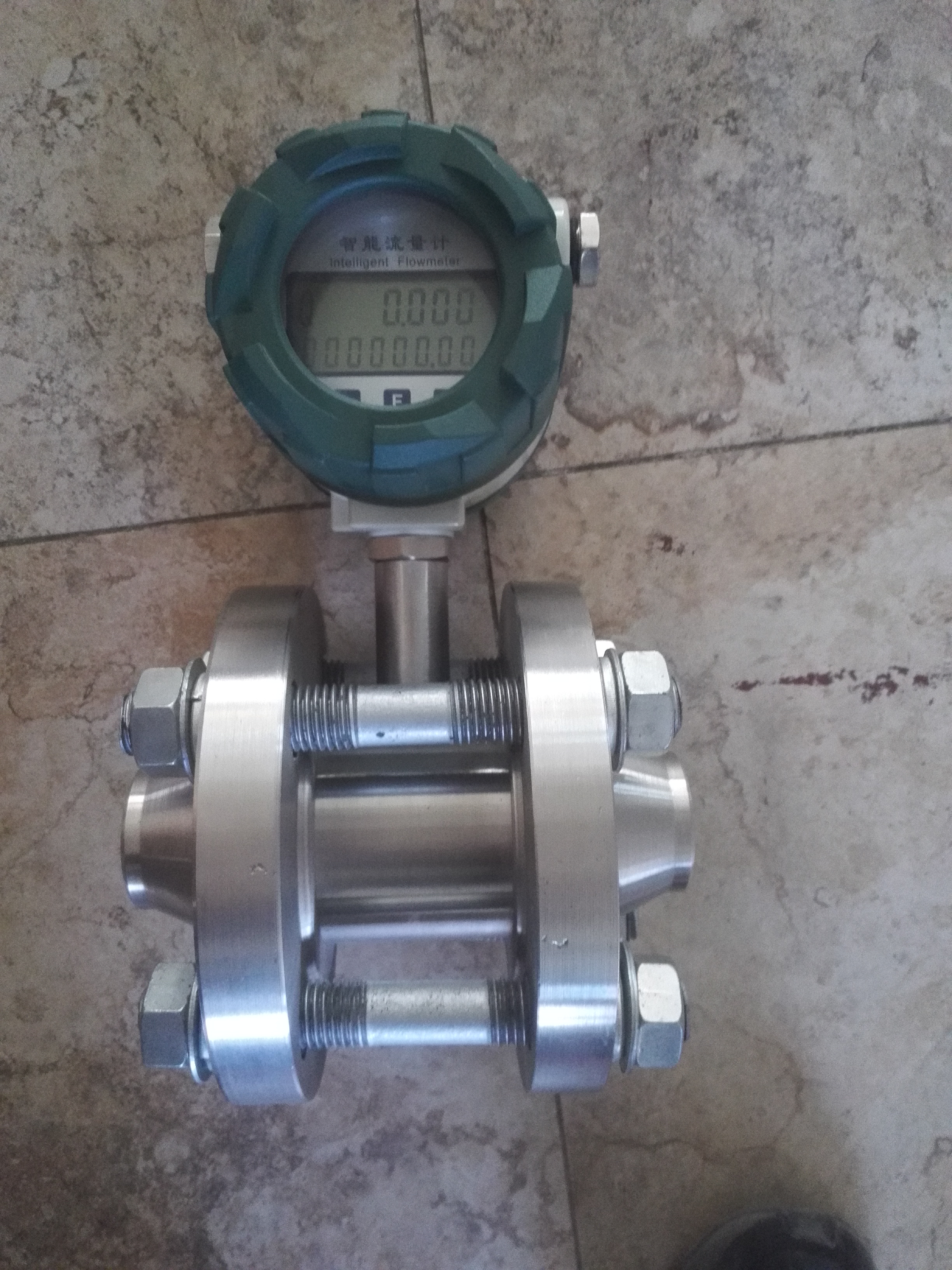

供應LWGY渦輪流量計

[渦輪流量計

昆侖流量計

氣體渦輪流量計]

廣州市渦輪流量計廠家

采購數量

10 件以上

價格

￥500.00

運費： 暫無物流地址 | 買家支付運費

購買數量： 庫存 10000件

在線詢盤聯系廠家：13724090506 020-87503981

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[渦輪流量計昆侖流量計氣體渦輪流量計]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應LWGY渦輪流量計）

品牌： 其他
型號： LWGY
加工定制： 是
類型： 葉輪式流量計
測量范圍： DN15
精度等級： 0.02
公稱通徑： 15
適用介質： 液體
工作壓力： 1.6MPA
工作溫度： 100
規格： 100
產地： 北京

渦輪流量傳感器 一、概述 LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al₂O₃、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有危險的環境中使用。傳感器適用于在工作溫度下粘度小于5×10^-6m²/s的介質，對于粘度大于5×10^-6m²/s的液體，要對傳感器進行實液標定后使用。如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。 二、LWGY基本型渦輪流量傳感器 1．結構特征與工作原理 (1) 結構特征 傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。 (2)工作原理 流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：式中： f——脈沖頻率[Hz] k——傳感器的儀表系數[1/m³]，由校驗單給出。若以[1/L]為單位 Q——流體的瞬時流量（工作狀態下）[m³/h] 3600——換算系數 每臺傳感器的儀表系數由制造廠填寫在檢定中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。 2．基本參數與技術性能 (1) 基本參數：見表一表一

	LWGY□	□□□	□	□	□	說明
類型	LWGY					基本型，+12V供電，脈沖輸出，高電平≥8V 低電平≤0.8V
	LWGYA					4~20mA兩線制電流輸出，遠傳変送型
	LWGYB					電池供電現場顯示型
	LWGYC					現場顯示/4~20mA 兩線制電流輸出
公稱通徑		4				4mm，普通渦輪流量范圍0.04~0.25m³/h
		6				6mm，普通渦輪流量范圍0.1~0.6m³/h
		10				10mm，普通渦輪流量范圍0.2~1.2m³/h
		15				15mm，普通渦輪流量范圍0.6~6m³/h
		25				25mm，普通渦輪流量范圍1~10m³/h
		40				40mm，普通渦輪流量范圍2~20m³/h
		50				50mm，普通渦輪流量范圍4~40m³/h
		80				80mm，普通渦輪流量范圍10~100m³/h
		100				100mm，普通渦輪流量范圍20~200m³/h
		150				150mm，普通渦輪流量范圍30~300m³/h
		200				200mm，普通渦輪流量范圍80~800m³/h
防爆						無標記，為非防爆型
防爆			B			防爆型
精度等級				A		精度0.5級
精度等級				B		精度1級
渦輪類型					A	寬量程渦輪
渦輪類型					B	普通渦輪

DN4—DN40口徑的傳感器為螺紋連接，工作壓力為6.3Mpa; DN50—DN200口徑的傳感器為法蘭連接, 工作壓力為2.5Mpa; DN4—DN10口徑的傳感器帶有前后直管段、過濾器。 DN15以上口徑的傳感器我公司可配套前后直管段。 (2) 介質溫度：-20～＋120℃. (3) 環境溫度：-20～＋55℃. (4) 供電電源：電壓：12V±10%, 電流：≤10mA. (5) 輸出電壓幅值：高電平≥8V，低電平≤0.8V. (6) 傳輸距離：傳感器至顯示儀表的距離可達1000m.
