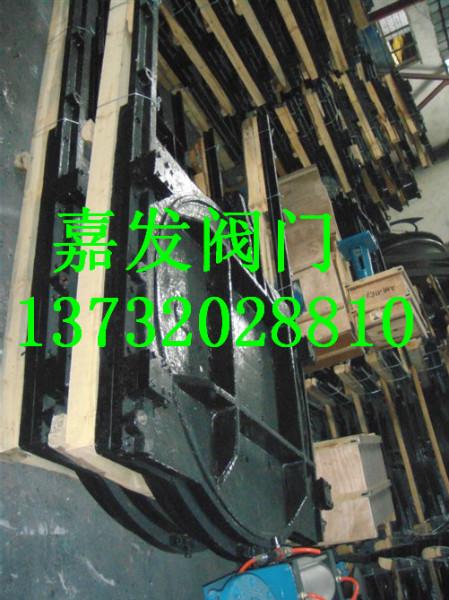

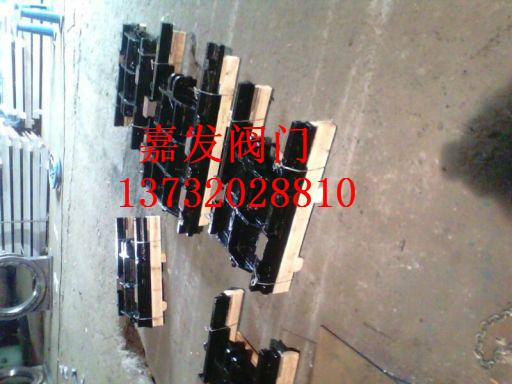

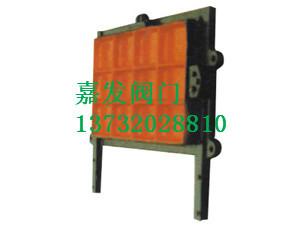

污水閥門--鑄鐵鑲銅閘門
溫州市鑄鐵鑲銅閘門廠家
價格： 2280
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13732028810 郵箱： jiaffm@163.com
傳真： 0577-21820259 地址： 浙江 溫州市
郵箱：
手機：
產品型號：ZMQF,ZMQY,SFZ,SYZ
產品規格：DN200*200-DN3000*3000
結構形式：明桿式、雙向承壓式
安裝形式：墻靠式、法蘭式
驅動方式：手輪式、手搖式、手電兩用啟閉機
適用介質：污水、海水、清水
一． 概述及用途
鑄鐵鑲銅閘門是我廠吸收國內外結構和工藝，而進行設計改進的一種給排水和污水處理的理想設備。本閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤碳、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1Mpa以下的用在管道口和交匯窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
二． 結構特點：
本閘門是由門框、閘板、導軌、密封條、可調整密封機構等部件組成。本閘門具有結構簡單，密封性好、耐磨性強、操作簡單、安裝方便，使用壽命長、規格齊全、適應性廣等特點。
三. 閘門主要技術參數：
| 參數
名稱 | 滲水量(L/min.m) | 水頭m | 工作介質 | 安裝方式 | 正常水壓方向 | 門框距邊壁距離 | |
| 正向 | 反向 | ||||||
| 鑲銅鑄鐵圓閘門 | 0.72 | 1.25 | 正向10 反向2.5 | 水或污水 | 鉛錘狀態 | 正面迎水 | >300 |
| 鑲銅鑄鐵方閘門 | |||||||
| 雙向鑲銅鑄鐵閘門 | 0.72 | 0.72 | 正反向10 | ||||
| 雙向鑲銅鑄鐵方閘門 | |||||||
注：水頭超過10m的閘門需另外注明
四. 主要零件材料
| 零件名稱 | 材料 |
| 門框、閘板、導軌 | Ht200 |
| 螺桿 | 1Cr18,2Cr13,Ni9Ti13,.304,316 |
| 密封面 | Zcu8-2-2 |
五．選用須知：
1、選用閘門時應注明H值（閘門中心至啟閉機底部平臺高度）；
2、啟閉機應根據表中啟閉力及自動化程度確定，具體可參考啟閉機樣本。
3、平臺設計負荷應考慮正反雙向承受（關閉力參考開啟力）。
4、軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉；
5、工作時整條螺桿，聯軸器、閘板都做上下移動為明桿閘門，工作是螺桿不移動，閘板上下移動稱為暗桿閘門。
6、方向承壓閘門應選用時應注明，正向承壓閘門當用于隨受么向水壓時，水頭應<2.5m;
7、暗桿閘門宜裝于風景區或道路中間的窖井內，此種閘門自帶開啟裝置，不需啟閉機；
8、訂貨時應注明H，并注明單獨閘門（與配套啟閉機）的具體名稱、型號、規格；
9、本廠可承制其它材料（不銹鋼、碳鋼、鋁合金、塑料）或特殊形工閘門；
10、本廠供貨不含任何預埋件，所以閘門布置參照上頁；
11、本廠所提供樣本如有修訂不另行通知。
ZMQF型墻式鑄鐵鑲銅閘門外形及預埋件和預留孔尺寸表
|
代號 規格 | B1 | B2 | B3 | G | E | d1 | f | g | 5xa | N1xa1 | N2xa2 | |
| 300 | 300 | 380 |
| 50 | 55 | Φ18.5 | 416 | 456 |
| 2x280 |
| |
| 400 | 400 | 480 |
| 50 | 55 | Φ18.5 | 516 | 556 |
| 2x350 |
| |
| 500 | 500 | 580 |
| 50 | 60 | Φ18.5 | 616 | 656 |
| 2x450 |
| |
| 600 | 600 | 700 |
| 70 | 60 | Φ24 | 750 | 790 |
| 3x300 |
| |
| 700 | 700 | 800 |
| 70 | 75 | Φ24 | 850 | 890 |
| 3x350 |
| |
| 800 | 800 | 900 |
| 80 | 83 | Φ24 | 960 | 1010 |
| 3x400 |
| |
| 900 | 900 | 1000 |
| 80 | 83 | Φ24 | 1060 | 1110 |
| 3x450 |
| |
| 1000 | 1000 | 1100 |
| 80 | 83 | Φ28 | 1160 | 1210 |
| 4x500 |
| |
| 1200 | 1200 | 1300 | 1360 | 90 | 83 | Φ28 | 1370 | 1430 |
| 6x400 | 1x450 | |
| 1400 | 1400 | 1540 | 1570 | 90 | 100 | Φ28 | 1580 | 1650 |
| 6x500 | 1x500 | |
| 1500 | 1500 | 1640 | 1670 | 90 | 100 | Φ28 | 1680 | 1750 |
| 6x500 | 1x500 | |
| 1600 | 1600 | 1740 | 1770 | 100 | 100 | Φ28 | 1780 | 1850 |
| 6x500 | 2x500 | |
| 1800 | 1800 | 1940 | 1970 | 100 | 105 | Φ28 | 1980 | 2050 |
| 6x600 | 2x600 | |
| 2000 | 2000 | 2140 | 2180 | 120 | 135 | Φ28 | 2200 | 2270 |
| 9x400 | 4x400 |
