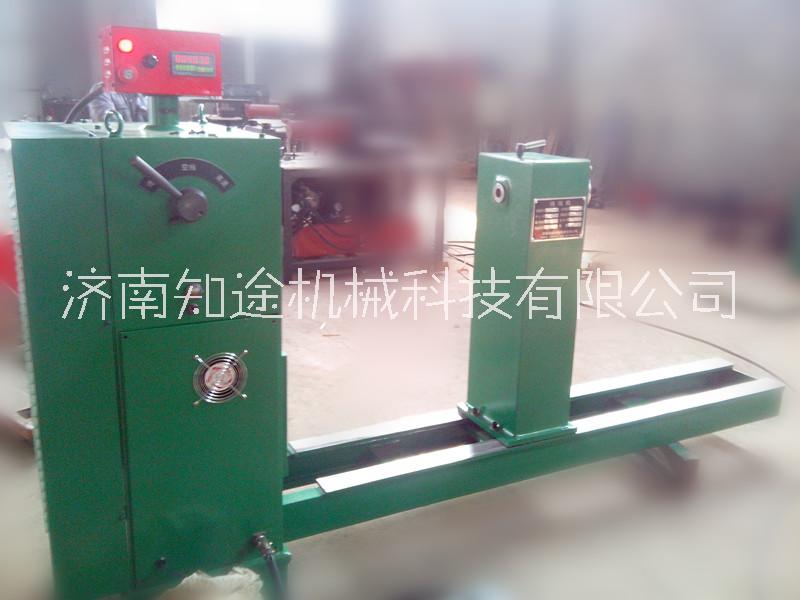

供應用于變壓器生產的5噸臥式變壓器繞線機

變壓器繞線機 一、產品組成及結構特點；（可根據客戶要求定做數控自動排線型1噸—25噸的臥式繞線機） 該設備有主機箱、導軌、后尾座及電氣控制組成。結構特點如下： 結構特點如下： 1、該繞線機機械傳動部分設在床頭箱內，傳動部分裝在床頭箱的操作側。通過變速手柄撥動齒輪箱內的雙聯齒輪實現主軸轉速高、低變化。 2、該繞線機采用變頻器來實現無級調速，啟動平穩、 力矩恒定。調整變速手柄有三個位置：低速位、空檔位、高速位；設定圈數，自動停車。 3、該機配有自動剎車裝置，防止繞線停止時倒車。 4、該機可預設線圈匝數，控制正反轉；電子可逆計正反計數，具有斷電記憶功能。 二、變壓器繞線機技術參數； 型號 參數 RX-1T 繞線機 RX-5T 繞線機 RX-10T 繞線機 中心高 850mm 1200mm 1500mm 花盤直徑 Φ250 mm Φ650 mm Φ1200 mm 尾座調整范圍 500-1500 mm 1000-2500 mm 1500-3000 mm 轉矩 1000N.M 10000 N.M 20000 N.M 電機功率 4KW 7.5 KW 15 KW 轉速范圍 0~100r/min 0~45 r/min 0~20 r/min 稱重量 1000KG 5000 KG 10000 KG
