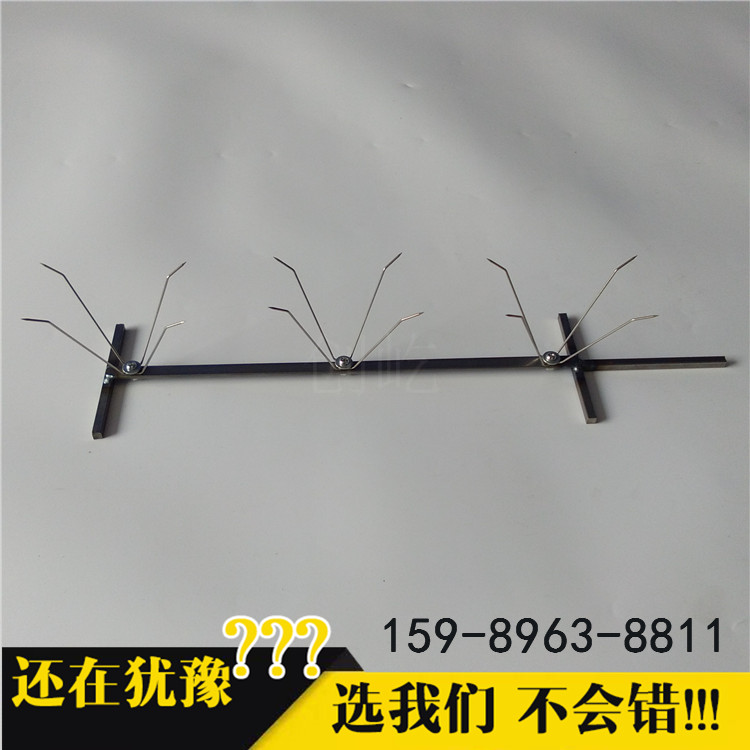

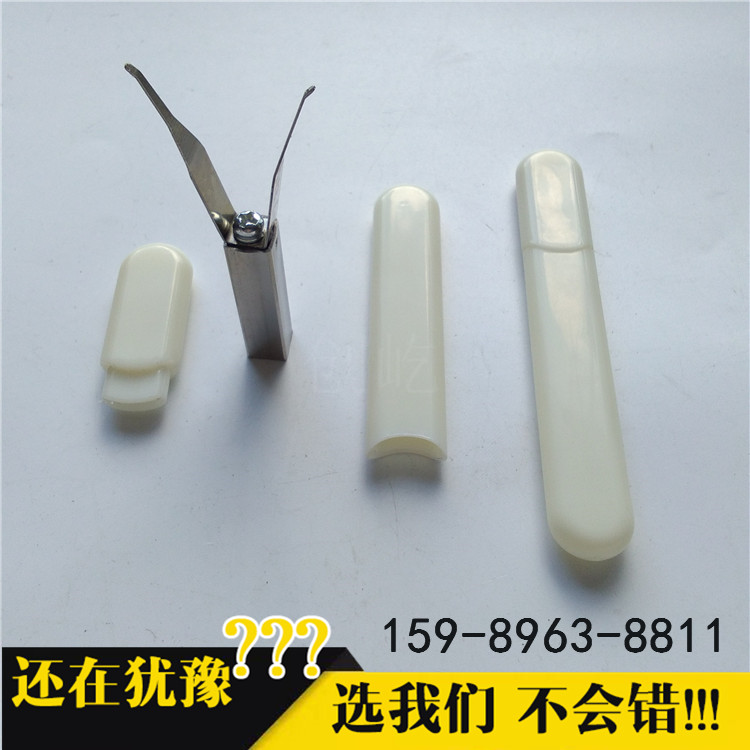

供應開模定做噴涂彈叉 噴漆夾具彈片 電鍍加工噴油支架鋼片

涂裝掛具支撐桿的制作方法
在現有的涂裝工藝中，一般是采用涂裝掛具懸掛需要涂裝的物件，而掛具一般是由支撐桿通過連接裝置安裝在滑軌上。目前的涂裝掛具支撐桿普遍存在以下問題:涂裝掛具在支撐桿上方向不固定，不牢固，行走在上坡和下坡的軌道上時，容易改變掛具方向，從而碰到其它裝置，或者和前后的待涂裝物品碰撞在一起，影響后續的噴涂工藝，而且在噴涂時，噴水產生的高壓力油漆也會讓不牢固的涂裝掛具支撐產生搖晃，最終影響待涂裝物品的噴涂質量。

【實用新型內容】

[0003]本實用新型的目的在于提供一種涂裝掛具支撐桿，解決現有的涂裝掛具在支撐桿上方向不固定，容易因移動、噴涂等情況出現傾斜和晃動，影響整個噴涂質量的問題。

[0004]為解決上述的技術問題，本實用新型采用以下技術方案:

[0005]—種涂裝掛具支撐桿，包括支撐桿和掛具，所述支撐桿的底部通過連接裝置安裝在涂裝車間的滑軌上，支撐桿的中部設有棱形或方形的限位凸臺，所述限位凸臺的前側橫設有固定拉桿，所述掛具位于支撐桿后側，并通過連接桿從支撐桿的兩側連接至固定拉桿的兩端，用于限制掛具轉動;有環狀拉伸彈簧從支撐桿的后側繞過支撐桿分別連接至固定拉桿的兩端，用于限制掛具前后移動。
