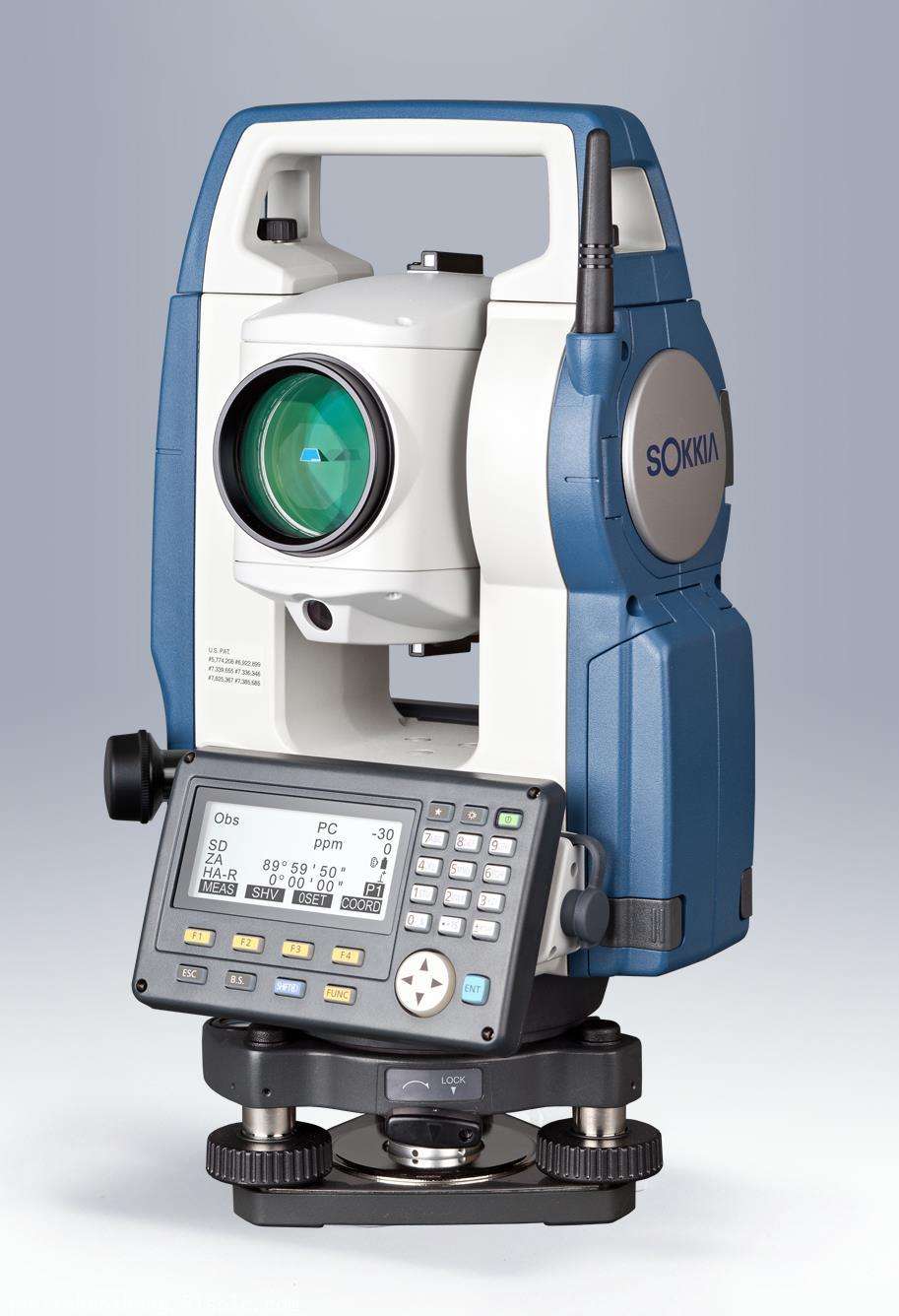

SOKKIA索佳FX101FX102全站儀

專業級全站儀！ WinCE 系統，支持 CAD 繪圖、可選配隧道、監測、云平臺等專業軟件

專業級機身設計

FX 專業性全站儀，具有堅固耐用、高可靠性和高精度的特點，適合于

專業的測繪和工程領域，如公路、鐵路、隧道、大壩、橋梁、高樓等。

機身細節設計更專業：

1. 右側觸發鍵，快速讀取和記錄觀測值

2. U 盤傳輸，方便數據隨時存取

3. 雙色導向光，極大提升放樣作業效率

專業級測角系統

FX 采用索佳精密的編碼度盤，最小測 角分辨率達到 0.5″。采用補償范圍大的雙軸 補償器，補償范圍 6′。此外，FX101/102 內 置角度自校準系統，保證儀器測角精度穩定 可靠。

專業級操作系統

FX 采用專業級操作系統，包含豐富的后方交會、道路設計、橫斷面、 重復檢測等應用程序。配備高清彩色觸屏， 既支持測量現場繪制 CAD 草圖，又可在放 樣時在 CAD 上查找放樣點位。另外，FX 還 可選配安裝隧道、監測、云平臺等應用方案 軟件。

遠距離藍牙無線通訊 ( 選配 )

配備藍牙功能的手簿通過無線通訊可實時獲取 FX 的測 量數據，對施工放樣或其他需在鏡站實施操作的作業 無疑帶來了極大的便利，FX 的 1 級藍牙通訊距離可達 300m。

高容量長效電池

單塊電池可使 FX 的工作時長超過 23 小時，足以應對任何繁重的測 量任務，所用電池與馬達型全站 儀或 GNSS 接收機完全相同。

內、外業智能連接

強大的機載軟件可以輕松完成復雜的 3D 放樣施工和數 據采集；借助索佳云平臺，可實現內、外業團隊間的 數據共享與交換，也為資產的有效管理提供良好的環 境。

RED-tech 無棱鏡測距技術

 0.9 秒快速測量

無棱鏡高精度測距 0.3 ～ 500* 米超寬量程

同軸超細激光快速準確指向

反射片測距

適合野外環境

可抵御各種惡劣環境條件的 IP65 防塵防水 等級

金屬機身和耐用提柄設計

工作溫度范圍 -20 ～ +50℃，同時提供有 特殊需求的低、高溫機型

望遠鏡

放大倍率 / 分辨率

30x / 2.5"

鏡筒長度 171 mm

物鏡孔徑 45 mm (48 mm for EDM)

成像 正像 視場角

1° 30' (26 m/1,000 m)

最短焦距 1.3 m

分劃板照明 5 級亮度

測角部

最小顯示

0.1" / 1" 0.5" / 1" 1" / 5"

測角精度 (ISO 17123-3:2001)

1" 2" 3" 5"

雙軸補償器 / 視準差改正

雙軸液體傾斜傳感器，補償范圍 ±6'/ 視準差改正

可選

測距部

激光輸出 *1

無棱鏡模式 ：3R 級 / 棱鏡或反射片模式 ：1 級

測程

無棱鏡 *30.3 ~ 500 m

反射片 *4/*5

RS90N-K: 1.3 ~ 500 m,

RS50N-K: 1.3 ~ 300 m,

RS10N-K: 1.3 ~ 100 m

小型棱鏡

CP01: 1.3 ~ 2,500 m, OR1PA: 1.3 ~ 500 m

單 AP 棱鏡

1.3 ~ 4,000 m/ 5,000 m 良好氣象條件下 *6

三 AP 棱鏡

1.3 ~ 5,000 m/ 6,000 m 良好氣象條件下 *6

最小顯示

0.0001m

0.001m

測距精度 *2 (ISO 17123-4:2001)
