錐套的主要加工難點:錐套上與主軸配合的內錐孔是組合裝配的關鍵部位,錐度尺寸測量與工件裝夾是加工過程的重點和難點。
1)內錐孔的尺寸控制方法選擇
由于工件內孔尺寸過大,需要特制大規格錐度塞規。設計制造如此大的錐度塞規難度較大,且在加工過程中測量不便、檢測范圍小、測量不準確,不能真實反映整個內錐孔的錐度尺寸。作為單件小批量生產,錐度塞規不能通用,成本較高。
由內徑千分尺與輔助測量尺配合進行檢查,其原理是利用三角函數計算,將被測位置的水平直徑換算成與錐面垂直的測量值。方法是根據直徑尺寸、高度及錐角計算被測量位的直徑,然后根據被測量為直徑計算測量值。
2)內錐孔的加工與裝卡
錐套的內外圓均為錐面,軸向尺寸較長。若按一般的加工習慣,是在立式車床裝卡,此時工件重心靠上,穩定性差。因此可采用裝卡工裝,即焊工藝圓盤及工藝塊,車床卡盤卡緊工藝圓盤,利用中部工藝塊將工件壓緊后加工內錐面。通過此法保證加工過程的穩定性及可靠性。

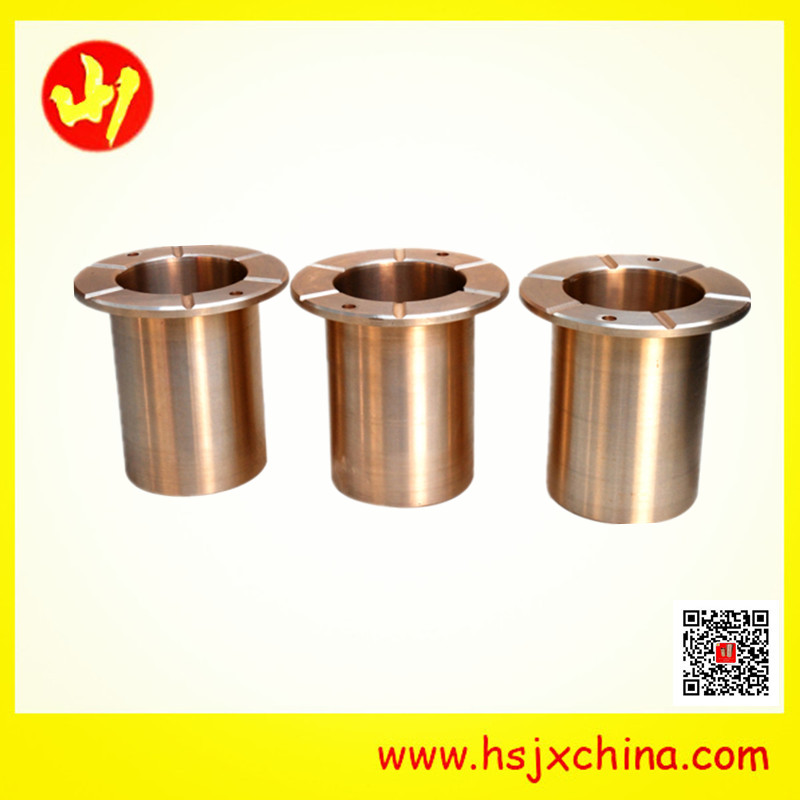

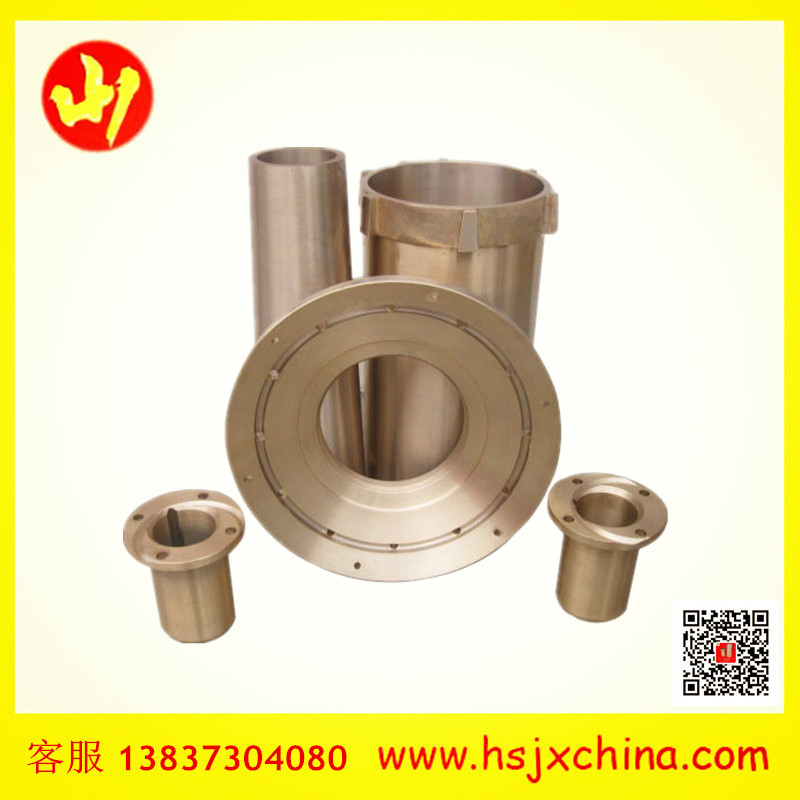

該產品名稱由于每個廠家的叫法不同,也有叫內錐套、內襯套,錐套等,材質以鉛青銅為主,單件重量在226公斤左右。
如果您對圓錐機錐形襯套感興趣,就拿起手中的電話咨詢我們吧。
