LZZJ-10Q電流互感器
一、概述
LZZJ-10Q電流互感器系列為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。二、結構簡介
本系列電流互感器為環氧樹脂澆注絕緣全封閉支柱式結構，耐污染及潮濕。適宜于任何位置、任意方向安裝。本系列互感器有單變比、雙變比。單變比一次繞組為固定式；雙變比一次繞組采用串、并聯，改變一次接線方式，可得到兩種電流比。見圖示，串聯時為100/5A，并聯時為200/5A。三、技術參數
1、額定絕緣水平：12/42/75kV2、LZZJ-10Q電流互感器額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表1-5
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、測量級可為0.2S、0.5S級。
| 額定電流比(A) | 級次組合 | 額定輸出(VA) LZZJ-10Q電流互感器 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |||
| 0.2s | 0.2 | 0.5 | 3 | ||||
| 5/5 | 0.2S/3 0.2/3 0.5/3 0.2S/10P 0.2/10P 0.5/10P | 10 | 10 | 10 | 15 | 0.5 | 1.25 |
| 10/5 | 1 | 2.5 | |||||
| 15/5 | 1.5 | 3.75 | |||||
| 20/5 | 2 | 5 | |||||
| 30/5 | 3 | 7.5 | |||||
| 40/5 | 4 | 10 | |||||
| 50/5 | 5 | 12.5 | |||||
| 75/5 | 8 | 20 | |||||
| 100/5 | 10 | 25 | |||||
| 150/5 | 16 | 40 | |||||
| 200/5 | 20 | 50 | |||||
| 300/5 | 20 | 50 | |||||
| 400/5 | 15 | 15 | 20 | 50 | |||
| 500/5 | 25 | 63 | |||||
| 600/5 | 25 | 63 | |||||
| 800/5 | 32 | 80 | |||||
| 1000/5 | 15 | 20 | 20 | ||||
| 1200/5 | 30 | 80 | 130 | ||||
| 1500/5 | |||||||
| 1600/5 | |||||||

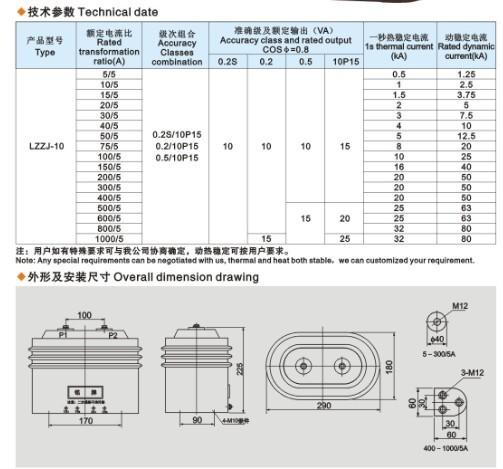

四、LZZJ-10Q電流互感器型號含義、外形及安裝尺寸
