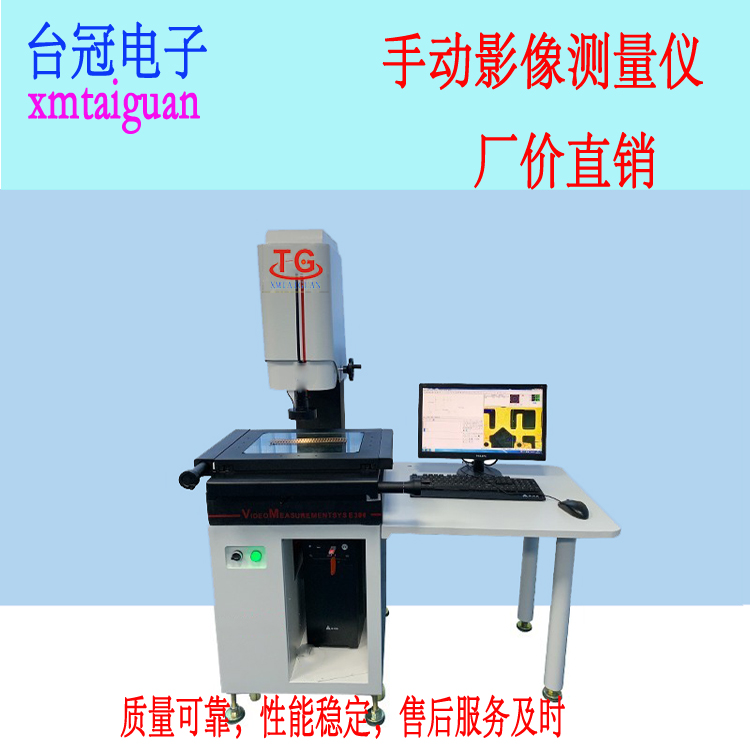

供應二次元影像測量儀

2010

測量范圍

（mm）

X

200

Y

100

Z

180

標準功能：1、完整的二坐標測量功能：可測量工件之角度、R角、球、圓柱、兩面之平行度、垂直度、同心度等等二維尺寸及行位公差。

2、圖形可輸入到AutoCAD成為工程圖

3、AutoCAD標準工程圖可輸入實時影像中，令AutoCAD工程圖與實際工件外形重迭進行對比，從而找出工件和工程圖的區別

4、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重迭對比

5、可以在鳥瞰的全圖中進行標注尺寸

6、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重迭對比，從而找到工件與標準圓形之間的誤差

7、自定義線段：可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差

8、自設客戶坐標：在實時影像中的實際工件上自行設定坐標原點（0，0），在畫面上任意點標示該位置的Ｘ、Ｙ坐標位置　

9、坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置

10、?。医枪δ埽簽槟壳笆忻嫔蠝?zhǔn)確的平面取Ｒ角方式

11、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）

12、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似

13、標注：可以在實時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等

14、自動取線、取圓：無須人工取線或圓在某一范圍內用軟件可自動捕捉到最精準的線和圓

15、spc數據轉換（制程能力分析）：能將測量之?dāng)?shù)據輸出至Excel中進行分析

精密測繪儀標準配置如下：

工作臺

(mm)

工作臺面

360*260

玻璃臺面

220*120

承重

25KG

測量系統

精準測量軟件

REICA 2D精密測量系統軟件

變焦物鏡

0.7X－4.5X

視頻放大倍率

20-180X

顯示分辨率

0.001mm

重復精度

3μm

平面精度

3.0+L/300μm

儀器配置

CCD

進口美國TEO（高清）

鏡頭

連續變倍MT鏡頭

光柵尺

高精度光柵尺，分辨率0.001mm

儀器機身

大理石底座，立柱

光源

3環LED冷光源，多級亮度可調。

電源供應器

220V

外形尺寸

650*530*930

儀器重量(KG)

130

1．  視頻卡、加密鎖、數據卡、數據線各壹份。

2．  SPC（分析軟件）：可計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、ST

3．  Report(報表):1、產生Word、Excel報表。2、圖檔可存成DXF檔供CAD使用。

4．  可以將實物全部圖形拍下來，然后在圖片上進行測量。

5．  光學標準玻璃壹塊；儀器使用說明書壹份。
