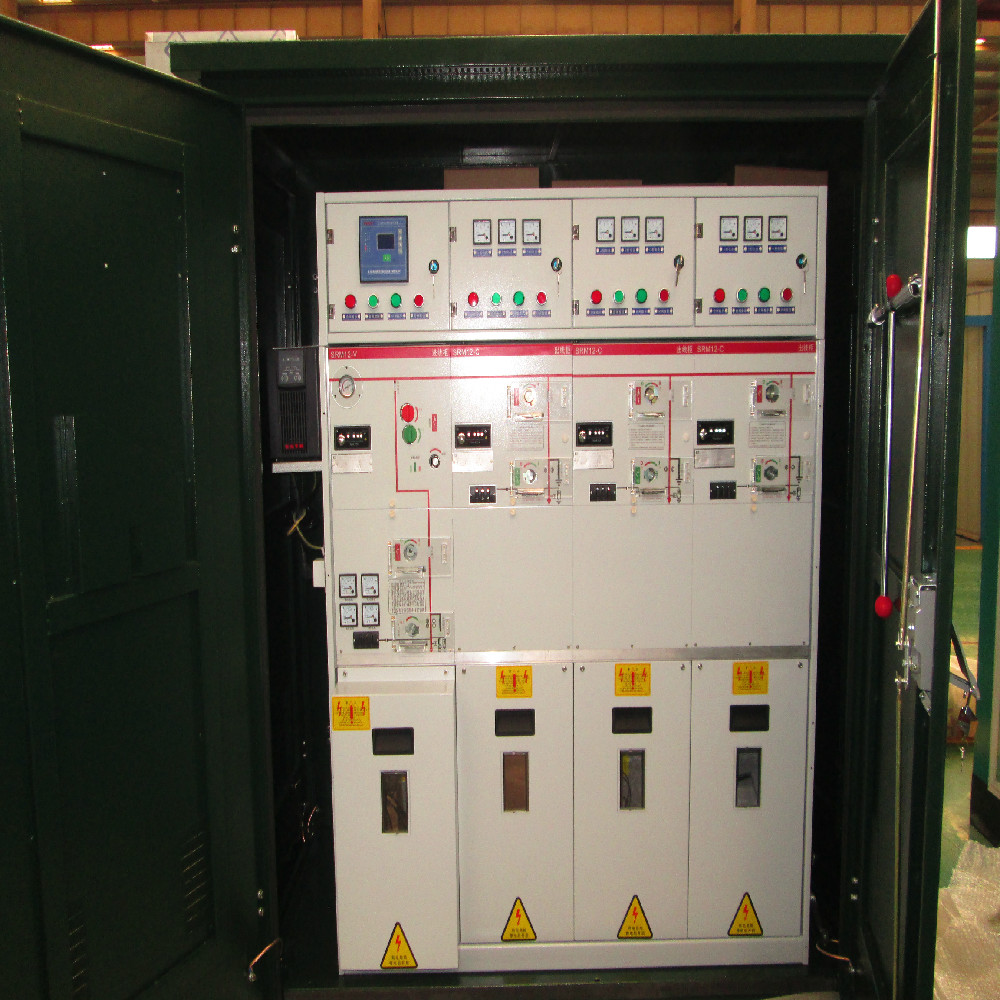

| 魯山高壓開關柜廠家/魯山HXGN-12高壓環網柜產品圖片 聯系電話:13721862646 |
![]() ![]() ![]() |
| 魯山高壓開關柜廠家/魯山HXGN-12高壓環網柜聯系電話:13721862646產品特點 |

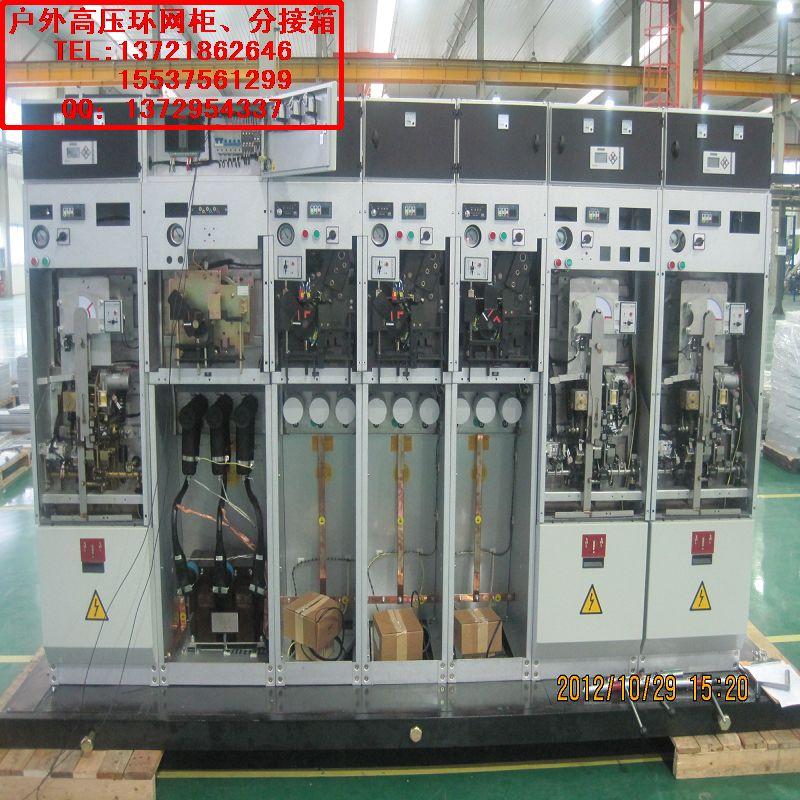

| 整個HXGN-12開關柜可以分成上下兩部分組成.柜的上部包括母線室、負荷開關、操作機構和低壓室;柜的下部是電纜室,并且操作機箱、母線室、電纜室是三個相互獨立的隔室.SFL-12型SF6負荷開關裝在母線室和電纜室之間的隔板上,這種安裝方法保證了上部的母線與下部的電纜之間的隔離,可以安全、方便地對裝于上部單元內的設備進行檢修及改造,并可更換整個上部單元外殼和各功能單元的隔板均采用優質鋼板沖壓而成,柜體采用螺栓連接. 1,母線室 母線室布置在柜的上部,在母線室中主母線連接在一起,貫穿整排開關規. 2,電纜室 電纜室主要用于電纜連接,使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接,同時充足的空間還可以容納避雷器,電流互感器,下地開關等所需要的元件.按標準設計,柜門有觀察窗和安全聯鎖裝置,電纜室底配有密封蓋和帶支撐架的大小相宜電纜夾,電纜室底板和門前框可以拆下,方便電纜安裝. 3,操作機構箱,聯鎖機構和低壓儀表室 帶聯鎖的低壓儀表室同時起到了控制盤的作用.低壓儀表室內裝有帶位置指示器的彈簧操作機構和機械聯鎖裝置,也可裝輔助觸點,跳閘線圈,帶電顯示器,鑰匙鎖和電動操作裝置,同時低壓儀表室空間還可供裝置控制回路,計量儀表和保護繼電器等. |
| 魯山高壓開關柜廠家/魯山HXGN-12高壓環網柜產品使用環境 聯系電話:13721862646 |
| 1.環境溫度:不高于+45℃,不低于-25℃; 2.海拔高度:不超過1000m; 3.相對濕度:日平均值不大于95%,月平均值不大于90%; 4.地震烈度:不超過8級; 5.適用場所:沒有火災、嚴重污穢、化學腐蝕及劇烈振動的場所; |
