詳細信息（供應鋰電池保護IC-DW01-8205A-TSSOP-8）

一、 描述 DW01+是一個鋰電池保護電路，為避免鋰電池因過充電、過放電、電流過大導致電池壽命縮短或電池被損壞而設計的。它具有高度的電壓檢測與時間延遲電路。 二、 主要特點 ? 工作電流低； ? 過充檢測4.3V，過充釋放4.05V； ? 過放檢測2.3V，過放釋放3.0V； ? 過流檢測0.15V，短路電流檢測1.0V； ? 充電器檢測； ? 過電流保護復位電阻； ? 工作電壓范圍廣； ? 小封裝。三、 應用 ? 單一鋰電池保護電路。 四、 內部框圖 五、 極限參數

參數	符號	參數范圍	單位
電源電壓	VDD	VSS-0.3~VSS+12	V
OC輸出管腳電壓	VOC	VDD-15~VDD+0.3	V
OD輸出管腳電壓	VOD	VSS-0.3~VDD+0.3	V
CSI輸入管腳電壓	VCSI	VDD+15~VDD+0.3	V
工作溫度	Topr	-40~+85	℃
存儲溫度	Tstg	-40~+125	℃

六、 電氣特性參數（除非特別，b=25℃）

參數	符號	測試條件	最小值	典型值	值	單位
工作電壓
工作電壓	VDD	--	1.5	--	10	V
電流消耗
工作電流	IDD	VDD=3.9V	--	4.0	6.0	uA
待機電流	IPD	VDD=2.0V	--	0.3	0.6	uA
檢測電壓
過充電檢測電壓	VOCD	--	4.25	4.275	4.30	V
過充電釋放電壓	VOCR	--	4.05	4.075	4.10	V
過放電檢測電壓	VODL	--	2.40	2.50	2.60	V
過放電釋放電壓	VODR	--	2.90	3.00	3.10	V
過電流1檢測電壓	VOI1	--	0.12	0.15	0.18	V
過電流2（短路電流）檢測電壓	VOI2	VDD=3.6V	0.80	1.00	1.20	V
過電流復位電阻	Rshort	VDD=3.6V	50	100	150	KΩ
過電器檢測電壓	VCH	--	-0.8	-0.5	-0.2	V
遲延時間
過充電檢測遲延時間	TOC	VDD=3.6V~4.4V	150	340	500	ms
過放電檢測遲延時間	TOD	VDD=3.6V~2.0V	80	200	300	ms
過電流1檢測遲延時間	TOI1	VDD=3.6V	5	13	20	ms
過電流2（短路電流）檢測遲延時間	TOI2	VDD=3.6V	--	5	50	us
其他
OC管腳輸出高電平電壓	Voh1	--	VDD-0.1	VDD-0.02	--	V
OC管腳輸出低電平電壓	Vol1	--	--	0.01	0.1	V
OD管腳輸出高電平電壓	Voh2	--	VDD-0.1	VDD-0.02	--	V
OD管腳輸出低電平電壓	Vol2	--	--	0.01	0.1
開始向零伏電池充電的充電器電壓	VOCHA	DW01+	1.50	--	--	V

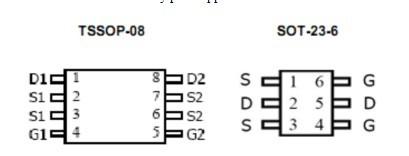

七、 管腳排列圖

管腳號	符號	I/O	管腳描述
1	OD	O	放電控制FET門限連接管腳。
2	CSI	I/O	電流感應輸入管腳，充電器檢測。
3	OC	O	充電控制FEL門限連接管腳。
4	TD	I	延遲時間測試管腳。
5	VDD	I	正電源輸入管腳。
6	VSS	I	負電源輸入管腳。

八、 功能描述 ? 正常條件如果VODL>VDD>VOCU，并且VCH<VCSI<VOI1，那么M1和M2都開啟（見典型應用電路圖）。此時充電和放電均可以正常進行。 ? 過充電狀態 當從正常狀態進入充電狀態時，可以通過VDD檢測到電池電壓。當電池電壓進入到這充電狀態時，VDD電壓大于VOCU，遲延時間超過TOC，M2關閉。 ? 釋放過充電狀態 進入過記電狀態后，要解除過記電狀態，進入正常狀態，有兩種方法。 l 如果電池自我放電，并且VDD<VOCR，M2開啟，返回到正常狀態。 l 在移去充電器，連接負載后，如果VOCR<VDD<VOCU，VCSI>VOI1，M2開啟，返回到正常模式。 ? 過放電檢測 當由正常狀態進入放電狀態時，可以通過VDD檢測到電池電壓。當電池電壓進入過放電狀態時，VDD電壓小于VODL，遲延時間超過TOD，則M1關閉。此時CSI管腳通過內部電阻RCSID拉到VDD。如果VCSI>VOI2，則電路進入斷電模式（電流小于0.3uA）。 ? 釋放斷電模式當電池在斷電模式時，若連接入一個充電器，并且此時VCH<VCSI<VOI2，VDD<VODR，M1仍舊關閉，但是釋放斷電模式。如果VDD>VODR，M1開啟并返回到正常模式。 ? 充電檢測 如果在斷電模式有一個充電器連接電池，電壓將變?yōu)閂CSI<VCH和VDD>VODL。M1開啟并返回到正常模式。 ? 異常充電狀態 如果在正常模式下，充電器連接在電池上，若VCSI<VCH，遲延超過TOC，則M2關閉。 ? 過電流/短路電流檢測 在正常模式下，當放電電流太大時，由CSI管腳檢測到電壓大于VOIX（VIO1或VIO2），并且遲延大于TOIX（TIO1或TIO2），則代表過電流（短路）狀態。M1關閉，CSI通過內部電阻RCSIS拉到VSS。 ? 釋放過電流/短路電流狀態 當保護電路保持在過電流/短路電流狀態時，移去負載或介于VBAT+和VBAT-之間的阻抗大于500KΩ，并且VCSI<VOI1，那么M1開啟，并返回到正常條件。注：當電池次接上保護電路時，這個電路可能不會進入正常模式，此時無法放電。如果產生這種現象，使CSI管腳電壓等于VSS電壓（將CSI與VSS短路或連接充電器），就可以進入正常模式。 九、 過充電狀態→自放電狀態→正常狀態 過充電狀態→負載放電→正常狀態 過充電狀態→充電器充電→正常狀態 過充電狀態→反常狀態→正常狀態 過充電狀態→正常狀 十一、 典型應用電路圖 注：以上線路及參數僅供參數，實際的應用電路請?jiān)诔浞值膶?shí)測基礎上設定參數。 十二、 封閉外形圖 SOT-23-6
