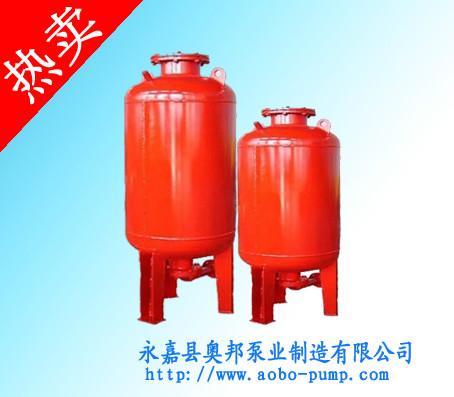

ZW(L)-1-X-10消防增壓穩壓給水設備介紹： ZW(L)-1-X-10消防增壓穩壓給水設備是參照國家建筑標準設計圖集98S205等設計、制造的消防的增壓穩壓設備。該設備由隔膜式氣壓罐、增壓泵、電控箱、儀表和管路附件等組成，適用于多層和高層建筑工程有增壓要求的消火栓給水系統及自動噴水滅火系統等各類消防給水系統。 ZW(L)-1-X-10消防增壓穩壓給水設備工作原理： 隔膜式氣壓給水設備，是利用無毒作為氣水隔離的新型設備，一次充氣，常年運行使用。工作時起動補水泵，水室進水，水壓升高，氣室的氣體被壓縮隔膜伸長；當水壓下降時，氣室氣體膨脹，隔膜收縮，壓迫水室出水。這樣周而復始，通過電接點壓力表和電控箱控制水泵運行，達到額定的壓力和連續供水。當發生火警，打開消火栓時，立即噴出消防充實水柱，同時電接點壓力表發出信號，啟動消防泵供所需消防水。 ZW(L)-1-X-10消防增壓穩壓給水設備特點： 1、泵、電控柜、隔膜式氣壓罐、組合管網四位一體，并配帶有隔振器，無需預埋地腳孔，設計人員只需算好參數即可查得設備型號、基礎尺寸等。電氣設計人員無需再進行控制線路設計，只設計泵房?jī)?nèi)進線和到設備的走線。選用方便，可大大縮短設計人員的設計周期和施工人員的施工時間。 2、隔膜式氣壓罐一次性充氣耐用，水氣隔離能預防水質的污染。 3、設備占地面積小，投資省，全自動運行，無需專人看管。
4、設備有雙電源接口，雙路電源自動(手動)切換,設備可根據設計要求制作。
5、具有自動保護及故障切換功能。任何一臺水泵發生故障(電氣故障或水力故障)均能啟動備用泵。
6、可與消防中心連接(根據設計需要)。
7、可以根據客戶的需要選擇罐、穩壓方式、控制功能。
8、電氣主要元?dú)饧捎脟?guó)產或進口企業產品，質量可靠、運行穩定 ZW(L)-1-X-10消防增壓穩壓給水設備設備結構： 由穩壓泵兩臺(根據設計要求可設一臺)為一用一備，隔膜式穩壓罐一臺，電控柜一臺，儀表閥門及組合管網各一套，組成了隔膜式穩壓供水設備。 ZW(L)-1-X-10消防增壓穩壓給水設備型號選型要領： ZW(L)-1-X-10消防增壓穩壓給水設備根據建設部標準圖集98S205基礎的性能參數做為參考，推出了兩種設備型號， ①ZW(L)、ZW(W)系列穩壓按照建設部圖集98S205圖集號所設計的型號； ②企業根據消防GA30-92、GA30-2002相關標準及給水設備標準規范編制的設備型號。在這里了穩壓罐、水泵的壟斷性型號，給設計及用戶一個產品選擇的競爭空間。ATLANTIC-PUMP推薦以下型號產品使用，如：LG、GDL、CDL、ISG等型號。用戶可以根據水位水箱間的位置選擇合適的設備。 | 序號 | 增壓穩壓設備型號 | 消防壓力(Mpa)P1 | 立式隔膜式氣壓罐 | 配用水泵 | 運行壓力 (Mpa) | 穩壓水容積(L) | | 型號規格 | 工作壓力比αb | 消防儲水容積(L) | 型 號 | | 標定容積 | 實際容積 | | 1 | ZW(L)-1-X-7 | 0.10 | XQG800×0.6 | 0.60 | 300 | 319 | 25LG3-10×4 N=1.5kw | P1=0.10 PS1=0.26 P1=0.23 PS2=0.31 | 54 | | 2 | ZW(L)-1-Z-10 | 0.16 | XQG800×0.6 | 0.80 | 150 | 159 | 25LG3-10×4 N=1.5kw | P1=0.16 PS1=0.26 P1=0.23 PS2=0.36 | 70 | | 3 | ZW(L)-1-X-10 | 0.16 | XQG800×0.6 | 0.60 | 300 | 319 | 25LG3-10×5 N=1.5kw | P1=0.16 PS1=0.36 P1=0.33 PS2=0.42 | 52 | | 4 | ZW(L)-1-X-13 | 0.22 | XQG1000×0.6 | 0.76 | 300 | 329 | 25LG3-10×4 N=1.5kw | P1=0.22 PS1=0.35 P1=0.32 PS2=0.40 | 97 | | 5 | ZW(L)-1-XZ-10 | 0.16 | XQG1000×0.6 | 0.65 | 450 | 480 | 25LG3-10×4 N=1.5kw | P1=0.16 PS1=0.33 P1=0.30 PS2=0.38 | 86 | | 6 | ZW(L)-Ⅰ-XZ-13 | 0.22 | XQG1000×0.6 | 0.67 | 450 | 452 | 25LG3-10×5 N=1.5kw | P1=0.22 PS1=0.41 P1=0.38 PS2=0.46 | 80 | | 7 | ZW(L)-Ⅱ-Z- | A | 0.22 -0.38 | XQG800×0.6 | 0.80 | 150 | 159 | 25LG3-10×6 N=2.2kw | P1=0.38 PS1=0.53 P1=0.50 PS2=0.60 | 61 | | 8 | B | 0.38 -0.50 | XQG800×1.0 | 0.80 | 150 | 159 | 25LG3-10×8 N=2.2kw | P1=0.50 PS1=0.68 P1=0.65 PS2=0.75 | 51 | | 9 | C | 0.50 -0.65 | XQG1000×1.0 | 0.85 | 150 | 206 | 25LG3-10×9 N=2.2kw | P1=0.65 PS1=0.81 P1=0.78 PS2=0.86 | 59 | | 10 | D | 0.65 -0.85 | XQG1000×1.6 | 0.85 | 150 | 206 | 25LG3-10×11 N=3.0kw | P1=0.85 PS1=1.04 P1=1.02 PS2=1.10 | 57 | | 11 | E | 0.85 -1.0 | XQG1000×1.6 | 0.85 | 150 | 206 | 25LG3-10×13 N=4.0kw | P1=1.00 PS1=1.21 P1=1.19 PS2=1.27 | 50 | | 12 | ZW(L)-Ⅱ-X- | A | 0.22-0.38 | XQG800×0.6 | 0.78 | 300 | 302 | 25LG3-10×6 N=2.2kw | P1=0.38 PS1=0.53 P1=0.50 PS2=0.60 | 72 | | 13 | B | 0.38-0.50 | XQG800×1.0 | 0.78 | 300 | 302 | 25LGW3-10×8 N=2.2kw | P1=0.50 PS1=0.68 P1=0.65 PS2=0.75 | 61 | | 14 | C | 0.50-0.65 | XQG1000×1.0 | 0.78 | 300 | 302 | 25LG3-10×10 N=3.0kw | P1=0.65 PS1=0.88 P1=0.86 PS2=0.93 | 51 | | 15 | D | 0.65-0.85 | XQG1200×1.6 | 0.85 | 300 | 355 | 25LG3-10×13 N=4.0kw | P1=0.85 PS1=1.05 P1=1.02 PS2=1.10 | 82 | | 16 | E | 0.85-1.0 | XQG1200×1.6 | 0.85 | 300 | 355 | 25LG3-10×15 N=4.0kw | P1=1.00 PS1=1.21 P1=1.19 PS2=1.26 | 73 | | 17 | ZW(L)-Ⅱ-XZ- | A | 0.22-0.38 | XQG1200×0.6 | 0.80 | 450 | 474 | 25LG3-10×6 N=2.2kw | P1=0.38 PS1=0.53 P1=0.50 PS2=0.60 | 133 | | 18 | B | 0.38-0.50 | XQG1200×1.0 | 0.80 | 450 | 474 | 25LG3-10×8 N=2.2kw | P1=0.50 PS1=0.68 P1=0.65 PS2=0.75 | 110 | | 19 | C | 0.50-0.65 | XQG1200×1.0 | 0.80 | 450 | 474 | 25LG3-10×10 N=3.0kw | P1=0.65 PS1=0.81 P1=0.78 PS2=0.86 | 90 | | 20 | D | 0.65-0.85 | XQG1200×1.6 | 0.80 | 450 | 474 | 25LG3-10×12 N=4.0kw | P1=0.85 PS1=1.04 P1=1.02 PS2=1.10 | 73 | | 21 | E | 0.85-1.0 | XQG1200×1.6 | 0.80 | 450 | 474 | 25LG3-10×14 N=4.0kw | P1=1.00 PS1=1.21 P1=1.19 PS2=1.27 | 64 |
| 序號 | 增壓穩壓設備型號 | 消防壓力(Mpa)P1 | 臥式隔膜式氣壓罐 | 配用水泵 | 運行壓力 (Mpa) | 穩壓水容積(L) | | 型號規格 | 工作壓力比αb | 消防儲水容積(L) | 型 號 | | 標定容積 | 實際容積 | | 1 | ZW(W)-Ⅰ-X-7 | 0.10 | XQW1000×0.6 | 0.75 | 300 | 390 | 25LG3-10×3 N=1.1KW | P1=0.10 PS1=0.20 P2=0.17 PS2=0.25 | 148 | | 2 | ZW(W)-Ⅰ-Z-10 | 0.16 | XQW1000×0.6 | 0.80 | 150 | 312 | 25LG3-10×3 N=1.1KW | P1=0.16 PS1=0.25 P2=0.22 PS2=0.30 | 145 | | 3 | ZW(W)-Ⅰ-X-10 | 0.16 | XQW1000×0.6 | 0.80 | 300 | 312 | 25LG3-10×3 N=1.1KW | P1=0.16 PS1=0.25 P2=0.22 PS2=0.30 | 145 | | 4 | ZW(W)-Ⅰ-X-13 | 0.22 | XQW1000×0.6 | 0.80 | 300 | 312 | 25LG3-10×4 N=1.5KW | P1=0.22 PS1=0.32 P2=0.30 PS2=0.37 | 126 | | 5 | ZW(W)-Ⅰ-XZ-10 | 0.16 | XQW1000×0.6 | 0.70 | 450 | 467 | 25LG3-10×4 N=1.5KW | P1=0.16 PS1=0.30 P2=0.27 PS2=0.35 | 113 | | 6 | ZW(W)-Ⅰ-XZ-13 | 0.22 | XQW1000×0.6 | 0.70 | 450 | 452 | 25LG3-10×5 N=1.5KW | P1=0.22 PS1=0.38 P2=0.35 PS2=0.43 | 98 | | 7 | ZW(W)-Ⅱ-Z- | A | 0.22-0.38 | XQW800×0.6 | 0.85 | 150 | 234 | 25LG3-10×6 N=2.2KW | P1=0.38 PS1=0.49 P2=0.46 PS2=0.54 | 99 | | 8 | B | 0.38-0.50 | XQW800×1.0 | 0.85 | 150 | 234 | 25LG3-10×7 N=2.2KW | P1=0.50 PS1=0.63 P2=0.60 PS2=0.68 | 82 | | 9 | C | 0.50-0.65 | XQW1000×1.0 | 0.85 | 150 | 234 | 25LG3-10×9 N=2.2KW | P1=0.65 PS1=0.81 P2=0.78 PS2=0.86 | 67 | | 10 | D | 0.65-0.85 | XQW1000×1.6 | 0.85 | 150 | 234 | 25LG3-10×11 N=3.0KW | P1=0.85 PS1=1.05 P2=1.02 PS2=1.10 | 54 | | 11 | E | 0.85-1.00 | XQW1000×1.6 | 0.85 | 150 | 234 | 25LG3-10×13 N=4.0KW | P1=1.00 PS1=1.21 P2=1.19 PS2=1.27 | 57 | | 12 | ZW(W)-Ⅱ-X- | A | 0.22-0.38 | XQW1000×0.6 | 0.80 | 300 | 312 | 25LG3-10×6 N=2.2KW | P1=0.38 PS1=0.53 P2=0.50 PS2=0.58 | 87 | | 13 | B | 0.38-0.5 | XQW1000×1.0 | 0.80 | 300 | 312 | 25LG3-10×8 N=2.2KW | P1=0.50 PS1=0.68 P2=0.65 PS2=0.73 | 72 | | 14 | C | 0.50-0.65 | XQW1000×1.0 | 0.80 | 300 | 312 | 25LG3-10×10 N=3.0KW | P1=0.65 PS1=0.87 P2=0.84 PS2=0.92 | 59 | | 15 | D | 0.65-0.85 | XQW1000×1.6 | 0.80 | 300 | 312 | 25LG3-10×12 N=4.0KW | P1=0.85 PS1=1.12 P2=1.09 PS2=1.18 | 57 | | 16 | E | 0.85-1.00 | XQW1000×1.6 | 0.80 | 300 | 312 | 25LG3-10×14 N=4.0KW | P1=1.00 PS1=1.30 P2=1.27 PS2=1.36 | 50 | | 17 | ZW(W)-Ⅱ-XZ- | A | 0.22-0.38 | XQW1200×0.6 | 0.80 | 450 | 506 | 25LG3-10×6 N=2.2KW | P1=0.38 PS1=0.53 P2=0.50 PS2=0.58 | 142 | | 18 | B | 0.38-0.5 | XQW1200×1.0 | 0.80 | 450 | 506 | 25LG3-10×8 N=2.2KW | P1=0.50 PS1=0.68 P2=0.65 PS2=0.73 | 117 | | 19 | C | 0.50-0.65 | XQW1200×1.0 | 0.80 | 450 | 506 | 25LG3-10×10 N=3.0KW | P1=0.65 PS1=0.87 P2=0.84 PS2=0.92 | 96 | | 20 | D | 0.65-0.85 | XQW1200×1.6 | 0.80 | 450 | 506 | 25LG3-10×12 N=4.0KW | P1=0.85 PS1=1.12 P2=1.09 PS2=1.17 | 78 | | 21 | E | 0.85-1.00 | XQW1200×1.6 | 0.80 | 450 | 506 | 25LG3-10×14 N=4.0KW |
|
