一、概述

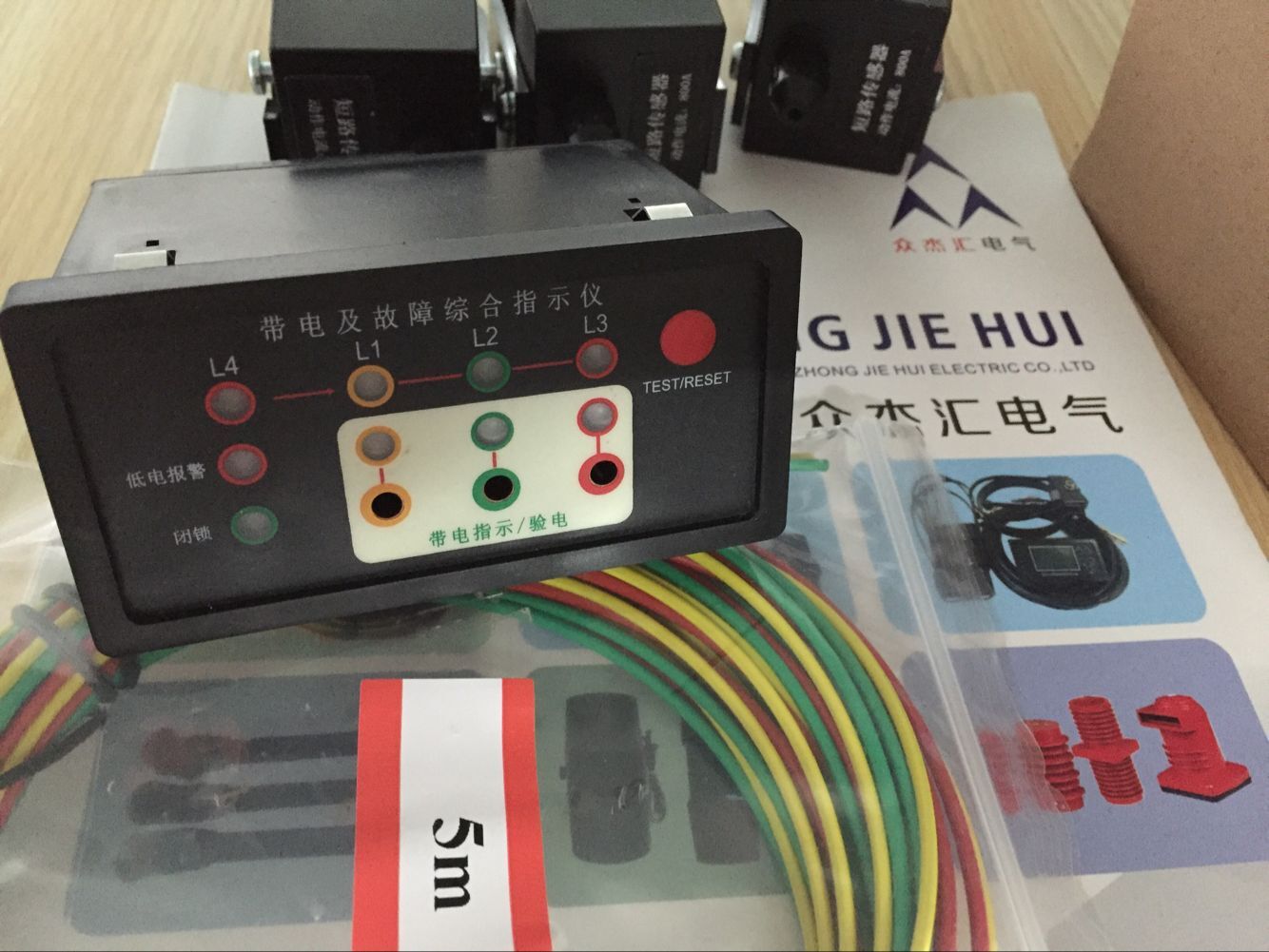

DX-EKL3面板型短路接地故障指示器是配套安裝在配電網絡系統中的環網開關、電纜分支箱、箱變上,用于指示相應電纜區段的短路和單相接地故障的一種實時監測裝置。線路發生故障,工作人員可借助指示器的報警指示,迅速確定故障區段,并找出故障點。同時,報警信息可實時發送到監控中心的服務器,在監控電腦的屏幕上顯示出故障所在的區域和具體位置,引導巡線人員迅速確定故障區段并找出故障點。該指示器為解決故障查找問題提供了途徑。對提高工作效率,縮短停電時間,迅速恢復供電,提高供電可靠性和經濟效益,有著十分重要的意義。
二、主要功能
1. 短路報警指示
2. 接地報警指示
3. 自動復位
4. 人工復位
5. 遠程報警復位 (或不具有遠程報警復位)可選
6.主機不帶更換電池桶功能
7.可生產有帶防水功能(特殊型)
產品技術參數:

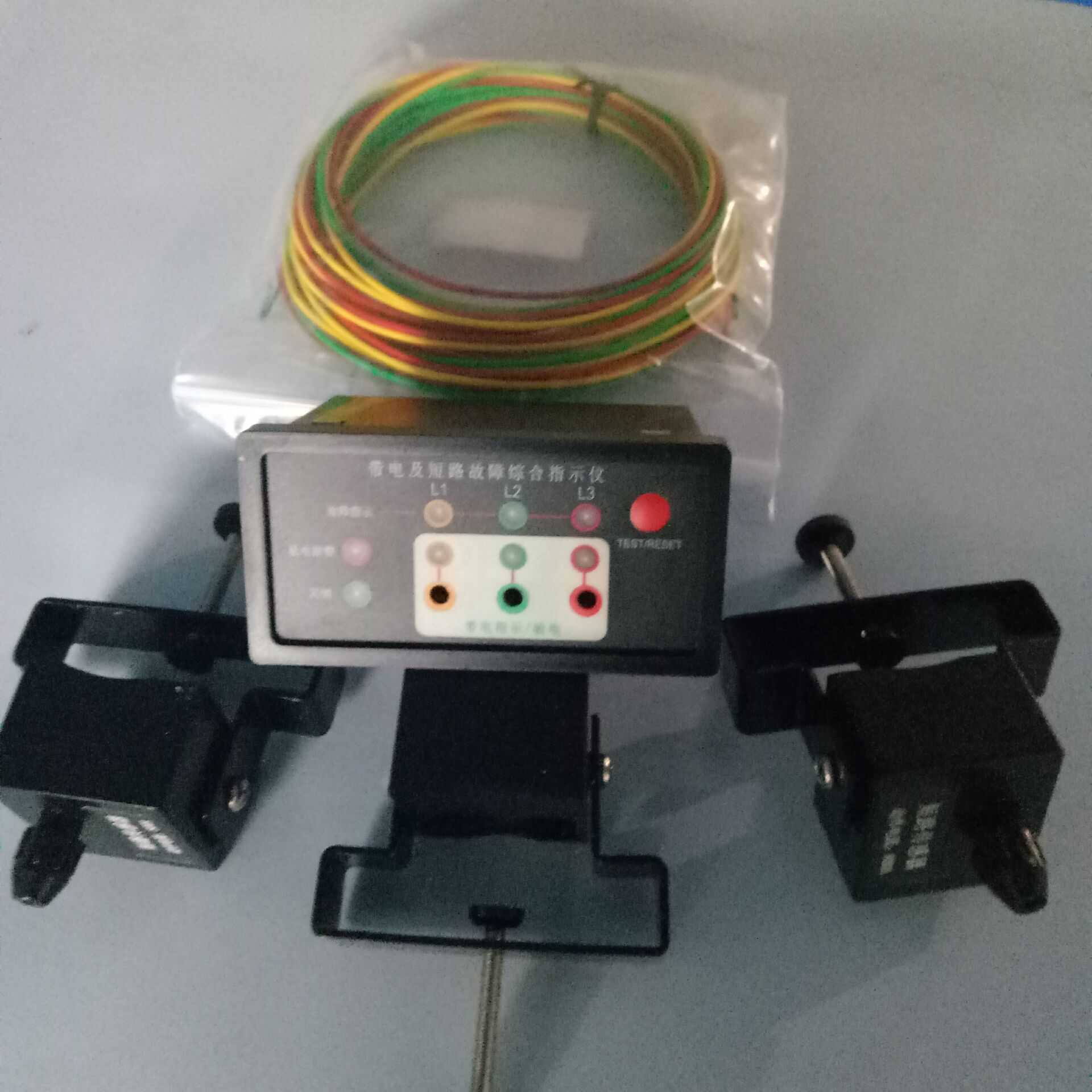

1.開空尺寸:92*44(MM), 產品組成:主機,3個短路傳感器,1個接地傳感器,3米光纖4根
2.適用額定電壓3-35KV,適用負荷0-600A
3.適用導線電流小于或等于1000A, 適用導線線徑25-400(平方)
4.接地故障啟動值20A, 短路故障啟動值800A
5.動作次數>4000次, 動作響應時間:0.06S
6.動作復位時間可選:6/8/12/24/36(小時)
