供應(yīng)?；⒅楸厣皾{廠家批發(fā)北京保溫

?；⒅楸厣皾{施工方法

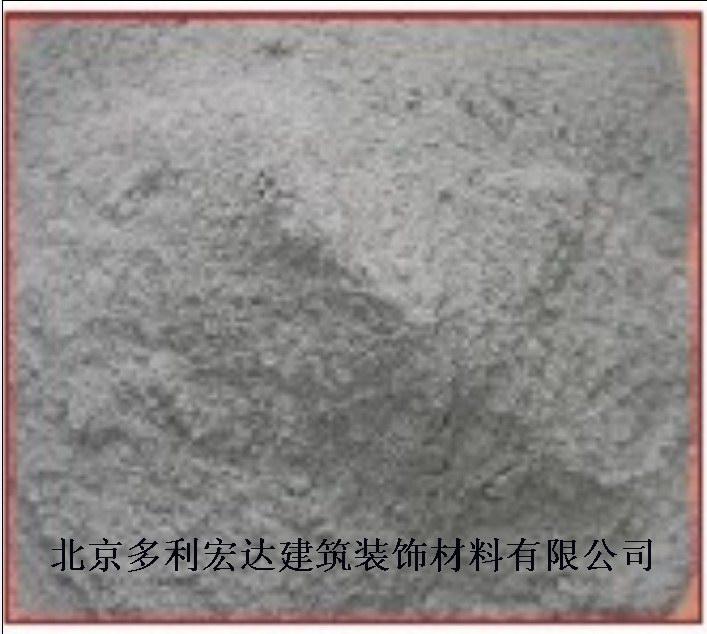

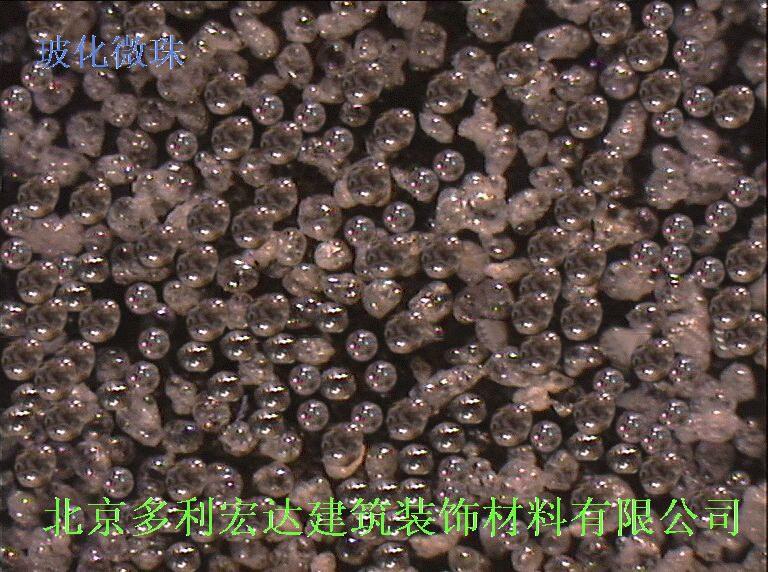

多利宏達(dá)玻化微珠保溫砂漿是一種新型保溫隔熱材料，與用聚苯顆粒和普通膨脹珍珠巖作輕質(zhì)骨料的保溫砂漿相比，具有強(qiáng)度高、質(zhì)輕、保溫、隔熱好、電絕緣性能好、耐磨、耐腐蝕、防輻射等顯著特點(diǎn)。

特性

　　1、環(huán)保無毒、無異味、不含

　　2、良好的施工性，易于掌控施工厚度

　　3、容量輕，導(dǎo)熱系數(shù)低，保溫性能穩(wěn)定

　　4、良好的觸變性，干縮率小，整體性良好

　　5、良好的耐凍融性和耐水性能，難燃等級高

　　6、良好的粘結(jié)力和剪切力，具有的抗裂抗風(fēng)壓性能

性能指標(biāo)

　　干表觀密度（kg/m3） ≤300

　　導(dǎo)熱系數(shù)（W/m?K） ≤0.065

　　濕表觀密度（kg/m3） ≤680

　　線性收縮率（%） ≤0.3

　　抗壓強(qiáng)度（MPa） ≥0.30

　　抗拉強(qiáng)度（MPa） ≥0.15

　　粘結(jié)強(qiáng)度（MPa） ≥0.1

　　軟化系數(shù) ≥0.60

　　凝結(jié)時間 初凝 ≥1.0

　　終凝 ≤2.0

　　蓄熱系數(shù)（w/㎡.k） ≥0.9

應(yīng)用范圍

　　適用于節(jié)能50%和65%夏熱冬冷、夏熱冬暖、溫和地區(qū)新建、改擴(kuò)建的公共和民用建筑的外墻內(nèi)、外 保溫、屋面保溫節(jié)能工程。

　　飾面為涂料和面磚的外保溫層。

　　包括樓梯間、分戶隔墻、廚廁、封閉式陽臺、頂棚等維護(hù)結(jié)構(gòu)在內(nèi)的內(nèi)保溫層。

　　鋼結(jié)構(gòu)建筑的保溫層、建筑異型結(jié)構(gòu)保溫層。

　　干掛飾面內(nèi)層的保溫填充。

　　地面保溫、上人屋面、種植屋面、木結(jié)構(gòu)屋面保溫。

基面處理

　　1．底材表面應(yīng)結(jié)實(shí)平整、干燥清潔、無油脂及其它松散物。

　　2．應(yīng)按照國家相關(guān)規(guī)范的要求對基面進(jìn)行界面處理。

施工工藝

　　1．先將水倒入容器中，再加入粉料，按1kg粉劑:約0.7-0.9k的配合比，混合后用電動攪拌器攪拌成均勻、無顆粒的膏糊狀，產(chǎn)品靜置3-5分鐘后，再次攪拌均勻后即可使用。

　　2．用刮刀均勻抹于工作面上，待其24小時干固后，再進(jìn)行下一道刮涂，同樣用刮刀均勻抹于工作面上再抹平；每次刮涂應(yīng)保持厚度在15mm-20mm為宜(單次厚度不超過35mm)，待達(dá)到設(shè)計厚度要求后，自然養(yǎng)護(hù)3-7天即可進(jìn)行下道工序。

產(chǎn)品用量

　　根據(jù)保溫層設(shè)計厚度的不同而用量不同。

　　基面平整情況下，在厚度約15mm時，用量約為4.5-6kg/m2。

注意事項

　　1、本產(chǎn)品宜在5℃-40℃的環(huán)境下使用。

　　2、施工前必須先確認(rèn)基面的垂直度及平整度。

　　3、如果膠漿表面已干結(jié)，應(yīng)將結(jié)皮剔去不用。

　　4、切忌把已干結(jié)的膠漿加水混合再用。
