供應成品通風氣樓安裝施工要點

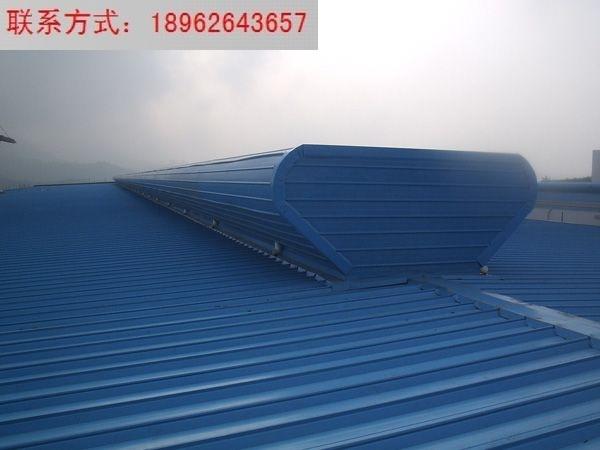

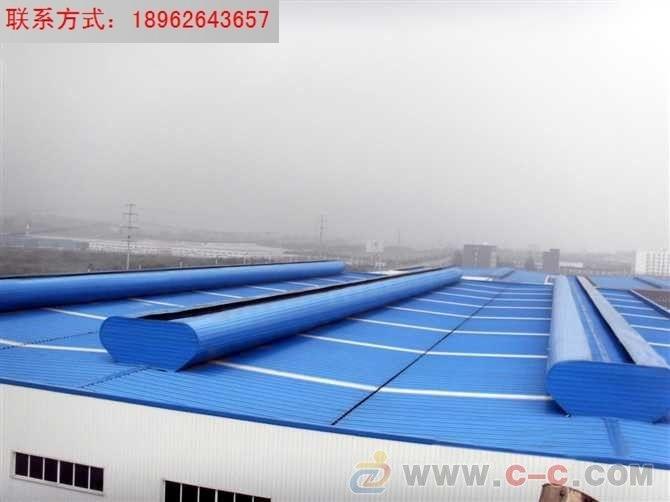

通風氣樓是一種自然通風系統，以室內外溫差熱量差為動力，低處吸入新鮮空氣，通風氣樓頂部驅散室內污染空氣，相對動力風機來說有很多優點。

通風氣樓現如今已經被廣泛的應用化工電子、電力冶金各制造行業的建筑房頂。

通風氣樓施工特點

1.整個通風氣樓與屋面同向平行，降低風壓及臺風侵襲；

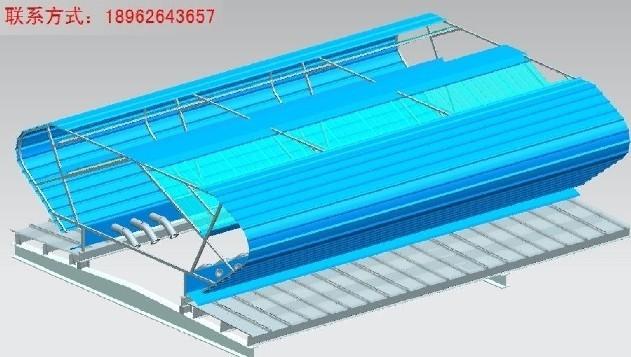

2.通風氣樓由主骨架、次骨架組合而成，方便運輸及安裝；

3.主骨架、次骨架鋼骨結構制造方便，現有廠房可立即施工；

4.采光兼通風一體成型，成本低效果佳；

5.內置天溝，外形美觀，整體性優。

通風氣樓施工流程及注意事項

Ⅰ前期準備及要求

根據現場的施工進度安排，提前2～3天將計劃中的材料運輸至現場，以保證工程的順利施工。

所有材料運至施工現場后，根據材料的特點進行分類堆放。

1）骨架

骨架直接堆放在平整的地面上，在骨架與地面之間使用方木進行隔離，已防止被泥漿污染。

2）圍護板

圍護板為薄鋼板壓制成型，本身具有怕折怕污染的特性，所以其堆放要至于平整的場地上，并使用方木與地面隔離，同時保證板材形成高低堆放，以利于板材中的冷凝水的排放。板材堆放地點要遠離施工現場的鋼材加工范圍，防止鐵屑飛濺難以，造成板材表面生銹。

3）配套附件

工程中所有使用的配件如螺栓、自攻釘、膠泥、硅膠等按照品種規格分類堆放與工地臨時倉庫中，并有專人管理。

Ⅱ 通風氣樓施工方案

在通風氣樓安裝前，根據現場的工作面，對相應的軸線、尺寸位置標高等控制點，并進行復測。在每進行下一道工序施工前必完成上一道工序的驗收工作。

A 通風氣樓骨架安裝

（1） 由地面安裝工人根據圖紙將所安裝使用的骨架水平運輸至相應的施工區域的地面上；

（2） 由屋面安裝工人使用手拉葫蘆等工具將骨架垂直運輸至屋面上安裝位置，并使用螺栓臨時固定，并在核對無誤后進行最終固定。

（3） 安裝流程：

B 通風氣樓圍護板安裝

（1） 圍護板由人工將其有堆放區地面運輸至上料區地面餅分開堆放。搬運時人員間隔距離不大于3m，以防止板材被折斷。

（2） 運輸方式：

地面：由人工借助兩輪車一塊一塊的搬運。

垂直：因本工程板材過長，無法使用吊車運輸，所以采用人工方法，設置細鋼絲繩，使用套管加繩索將屋面板運輸至屋面。

屋面：由人工一塊一塊的搬運。

（3） 根據圖紙要求，在屋頂通風器上進行塊板的定位、安裝。圍護板應水平。在塊正確安裝后，方可進行后續板材的安裝。

注意：屋面板鋪設方向需背離當?shù)爻Ｄ觑L(fēng)向。

面板施工安裝

旋轉支柱與屋頂梁連接

電機與骨架的安裝
（4）在安裝過程中，板與板之間的搭接至關重要，必須嚴格按照操作規范進行。在屋面板上行走必須穿絕緣軟底鞋，嚴禁踩踏屋面板的高肋。同時在施工中，一定要注意屋面板的清潔工作，做到落手清。已防止屋面有鐵屑銹蝕和劃商屋面板。

（5）安裝流程：

C 收邊安裝
骨架與泛水的細部連接
面板與骨架之間的連接

在骨架、維護板安裝完成后立即進行收邊的安裝等細部工作。
收邊安裝前，必須對安裝部位進行清理工作，保證干凈，干燥。同時，在安裝完成后立即進行清掃工作。

收邊安裝中，要嚴格注意相互間的連接，所有接縫處按圖紙要求使用硅膠或膠泥密封。所有連接件連接完好無損。

Ⅲ 質量控制

1.板材安裝嚴格按照?qǐng)D紙和安裝要求進行施工安裝。

2.在施工中不得隨意修改、變更設計圖紙，如需變更須經各 方同意方可實行。

3.板材驗收標準及范圍按照國家相應規范要求。

4.采用三級體系，對產品進行監督檢查，即施工自檢、項目部評定、公司質檢部門按時抽檢。

5.具查項目由以下39項，每項檢查責任落實到人。

1）是否在卸貨時已對照材料單核定材料。

2）是否小心卸貨并無卸貨損壞。

3）是否在卸貨時已考慮把二次倒運量減至最小。

4）是否使用壘木。

5）是否所有工人已被指導不要在場地上板料上行走。

6）所有的結構開洞是否尺寸正確，四方，垂直和牢固

7）所有的屋檁是否直，安裝確實，位置正確。

8）所有的骨架是否直，確定拉桿正確安裝防止檁條下垂。

9）是否所有構件的底層涂料清潔和沒有腳印。

10）是否細心檢核了板的凈鋪距離，特別是在軸線處。

11）是否墻板的安裝方向有利觀看。

12）是否墻板整齊地裝在周邊的臺度角鋼上。

13）是否每天屋面板上的鉆孔碎屑以防止銹蝕和劃傷。

14）是否所有的螺絲排列成一直線。

15）是否所有的板側接處結合緊密且正確合縫。

16）是否在屋面搭接處正確使用密封膠。

17）是否所有的板面沒有泥漿，灰塵，油污，密封膠或其他異物。

18）是否有的板面劃傷，假若有的話，已整潔地觸涂。

19）堵頭條是否在一直線上。

20）是否所有的泛水直并被正確緊固，所有的接頭整潔并嚴實。

21）是否所有的天溝垂直和水平。

22）是否所有的天溝搭接，天溝端頭，落水口不滲水并正確地緊固。

23）是否所有的落水管垂直并按圖安裝。

24）是否有骨架或圍護板在安裝前或安裝中損壞。

25）是否屋面板，天溝，墻面板和臺度角鋼被正確地清潔和除掉鐵屑。

26）是否所有的人力或傳動的配件運行自由且平穩。

27）工作現場是否清掃干凈且垃圾已處理掉。

28）泥漿，灰塵，腳印是否已從外露的構件上清洗掉。

29）灰塵，油污，密封膠是否已從板，門，泛水上掉。

30）是否檢查過屋墻面板以保證所有的鉆孔都打上了螺絲或鉚釘。

Ⅳ 環保、節能措施

施工過程中應遵守有關環境保護的法律法規，并采取有效措施控制施工現場的各種粉塵、廢棄物等對周圍環境造成的污染。

Ⅴ 技術經濟效益等分析

通風透氣樓具有抗風阻力小、采光與通風排氣一體成型、性能佳防滲漏、安裝快捷的優點；提高能量利用效率，減少能源浪費，達到建筑節能的要求，具有可觀的社會效益和經濟效益。
