全自動玻璃切割流水線

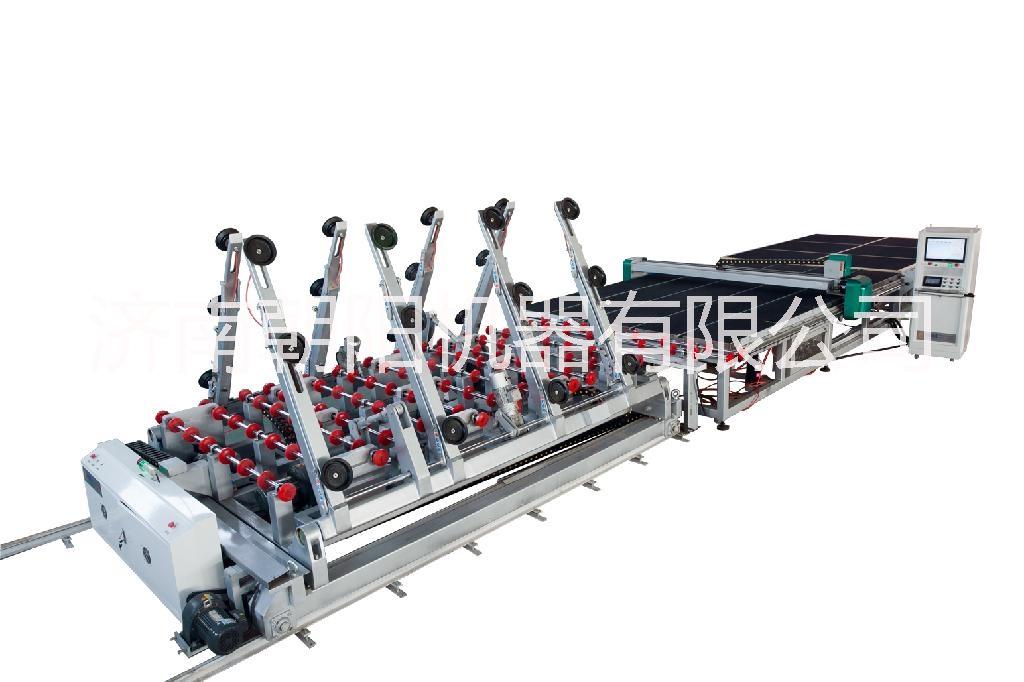

全自動玻璃切割流水線由全自動上片臺、全自動玻璃切割機以及氣墊掰片臺共三部分組成，片、切割、掰片的流水作業。

      采用進的意大利軟件并使用進口高精度齒條、滑軌、伺服馬達及氣動元件，達到長期使用精度穩定，運行速度快；CNC工控系統，穩定；光電定位，方便準確；氣囊切割，平穩精密；適用于建筑幕墻、汽車擋風、工藝、家居、中空、太陽能玻璃等各類直線或異型玻璃的套裁切割。

：中空玻璃設備  中空玻璃加工設備  中空玻璃生產線  玻璃切割機

設備性能：

一、設備外形尺寸：18000mm×7000mm×850mm

二、設備組成：四工位全自動玻璃上片臺（機械式）+全自動數控玻璃切割機+氣浮掰片臺

三、設備結構特點：

1、全自動玻璃上片臺

A、整機材料選用國家標準型材焊接成形并經過時效處理，表面經過特殊除銹工藝去除表面銹斑和

表氧化層，底層噴鋅黃底聚酯漆，表面噴涂烤漆（并可根據客戶機型配色）

B、真空系統設計合理，真空度高，吸取工件快，可靠性高，主要真空壓力開關采用日本品牌

C、.機械配置：

      翻轉齒輪鏈條：高精度耐磨型

      傳輸滾輪：進口PU材料

      真空吸盤：進口丁睛膠材質

真空泵：滬產真空泵1.5KW（德國技術）

D、電氣元件：

      PLC：日本歐姆龍可編程控制器：

      觸摸屏：臺灣臺達（7寸）

日本歐姆龍或法國施耐德

      電纜線：柔性電纜。

開關電源：歐姆龍

主控電磁閥：日本SMC或臺灣亞德克

E、基本性能：

      上片尺寸：3660×2440mm平板玻璃

      上片厚度：3~19mm平板玻璃

      取片周期：≤50秒/片

      吸片深度：750mm

      上片翻轉臂：?jiǎn)蚊嫖P設置為4臂共12個

      電源/功率：6KW

      安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）

      設備功率：6KW

      壓縮空氣：0.8MPa

F、 技術特點：

1）翻轉模式及吸片模式：

   機械式翻轉，翻轉角度可調。運行速度快，動作平穩穩定性好，可實現3~15mm各種厚度玻璃自

動取片，翻轉臂帶連桿裝置，吸片深度可達750mm

2) 吸附及傳輸裝置：真空吸盤吸附后，鏈條傳輸

3）操作模式：設備有自動模式和手動模式兩種功能選擇，操作方便直觀

4）報警裝置：帶有自動檢測裝置，對出現的異常情況可自動報警并有顯示。設有急停開關，可在出

現異常時進行控制。

5）操作界面：采用液晶觸摸屏顯示界面，中文顯示模塊，操作方便快捷（可安裝英文操作界面）

6）程序設定：可自動設定上片數量和上片工位順序，設備自動進行行走，自動取片，自動輸送

7）全自動上片過程描述：

行走→翻轉臂抬升→自動感應玻璃→吸盤吸附玻璃→吸盤提升吸氣使玻璃與架分離→回原位→翻

轉臂復位→輸送玻璃至切割機。

9）位置行走模式：自動調整為零位，自動檢測工作，自動回原位。多工位可根據客戶要求設置。

10）供方負責設備安裝調試及培訓需方員工，需方負責電源,氣源及安裝配合

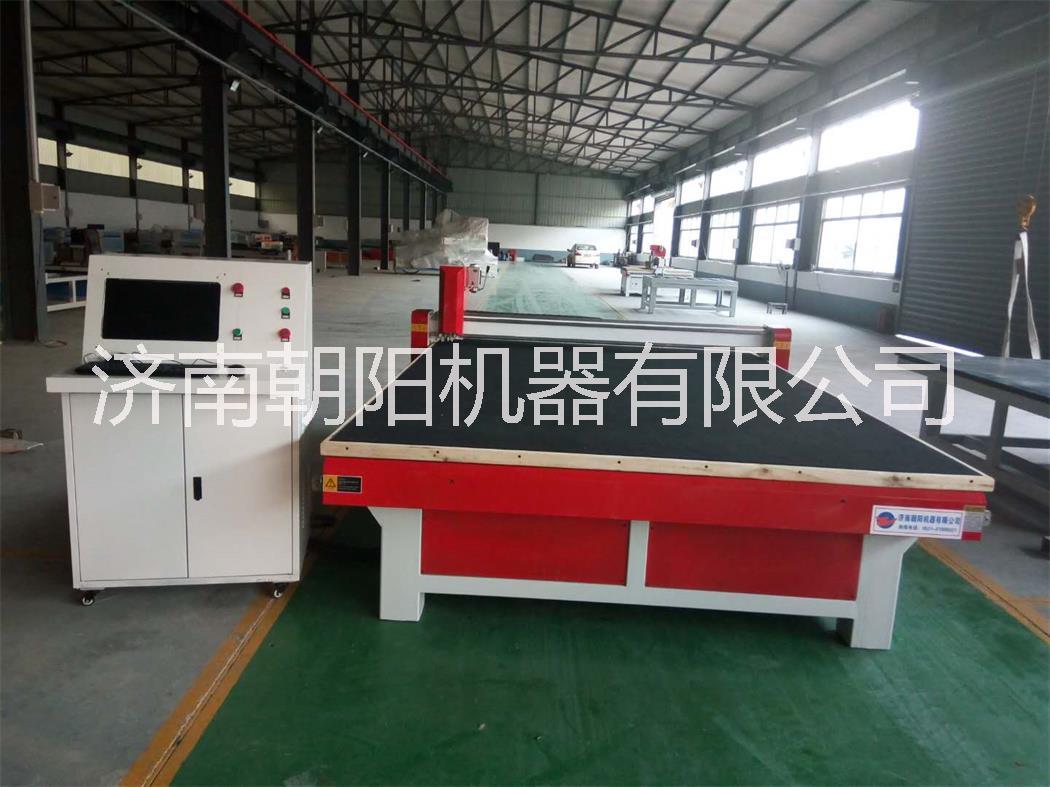

2、全自動玻璃切割機基本性能：

A、 技術參數：

     ★可切割玻璃尺寸：3660×2440mm平板玻璃

     ★工作臺高度：850±50mm

     ★設備重量：3T

     ★切割厚度：3-19mm平板玻璃

     ★直角平行度：≤±0.20mm/m

     ★對角線精度：≤±0.25mm/m（以上精度以掰片前切割線精度為準）

     ★切割速度：  0—160m/min（可調）

     ★安裝電源要求：380V/50HZ（三相四線）

     ★設備實際功率：8KW

     ★壓縮空氣：0.6MPa(使用方提供)

B、 設備性能：

     ★設備框架：設備經過時效處理，大型精加工設備銑刨而成，確?？蚣芗芭_(tái)面不變形

     ★切割刀座：采用日本SMC比例電磁閥，根據玻璃厚度自動調節壓力，刀頭360度旋轉，上

下緩沖下刀切割（可準確切割任何直線及各種異型玻璃）

     ★毛氈：中外合資工業毛氈（纖維和羊毛）平整度好，并可防靜電

     ★定位系統：光電定位，自動尋邊定位系統，自動修復玻璃位置，按實際尺寸切割。

     ★供油方式：氣動自動注油，和下刀同步

     ★輸送裝置：氣浮加皮帶輸送

  C、 機械部分：

     ★臺板：采用高密度板（平整度≤±0.20mm/m）

     ★齒條：采用日本KHK

     ★導軌：臺灣上銀

     ★刀輪/刀夾：德國玻勒

     ★傳動系統具有自動注油功能

D、 電氣部分：

     ★采用PC電腦進接進行控制，微軟視窗界面

     ★電壓：380V/50HZ,設備帶穩壓裝置

     ★氣動元件：臺灣亞德克

功能：

(1) 運行速度快，運行平穩，控制精度高，控制器結構模塊化；

(2)流水線切割模式、光電定位切割模式、直接切割模式通過選項自由設置。加工過程中能隨時實現自   動切割模式與空運行模式切換。

(3)完整的玻璃壓力庫存儲，一次性將各規格厚度的切割壓力輸入保存后，可以直接調用。

(4)加工路徑實時跟蹤顯示，適時記錄運動坐標，軸狀態，I/0狀態，故障診斷與報警自動記錄。

(5)接收多種加工文件，接受Optima、超佳等套料軟件的標準G代碼，AUTOCAD的DXF文件，系統內自帶圖形編輯軟件（與保特羅編輯方式完全相同）。

(6)安全下刀距離可設。編輯加工文件時可以不用修邊，提高玻璃利用率。

(7)DXF類文件的排序功能，有最近點、切入點，或按圖形顏色順時針、逆時針排序等選項。自由實現單相切割與雙向切割切換。

(8)圖庫套料編程，從圖庫中選取異形，設置相關參數、加工數量，自動套料，生成加工軌跡。

(9)補償功能：偏心補償、間隙補償、螺距補償。

(10)光電定位功能（確定玻璃的實際位置），根據實際位置和偏轉角度，自動調整切割。

(11)可通過設置選項實現中、英文操作界面切換，以及英制、公制編程。方便國外用戶使用。

(12)各種保護：包括軟硬限位、刀壓限制、外部急?？刂频鹊?。

(13)速度增加/降低按鈕可適時優化機器切割速度。

(14)人機界面簡潔大方，參數調整簡單，需要操作人員修改的參數較少，簡單直觀，對操作人員要求低。

(15)主機采用一體機模式，穩定性高。

(16)尋邊速度，回零速度較快。

(17)切割速度：160m/min。

E、軟件：

     ★操作界面：WINDOWS操作界面下，簡體中文通用英文顯示

     ★專業配套切割軟件，根據客戶的實際需要進行適時修改

     ★自安裝使用起，即可全記錄使用設備程序，生產任務，圖形等

     ★可與AUTO CAD繪圖軟件配套兼容，并直接在控制臺進行繪制

     ★可統計當日工時，切割數量，以便于每班工作數量的記錄

     ★具有自動修正功能，確保切割精度

     ★具有異形自動加壓功能，可達到切割效果

     ★切割路徑選擇功能，可二次選定原點

     ★操作輸入：鍵盤與鼠標，中英文對話界面

     ★具有玻璃優化切割功能（可選）
