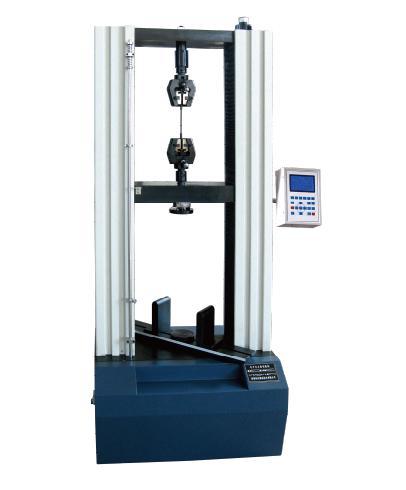

供應高精度彈簧拉壓試驗機

WDT-10 型液晶全自動彈簧拉壓試驗機是針對彈簧生產企業、彈簧使用單位而設計。試驗機主機與輔具的設計融匯了我公司的技術，外形美觀，操作方便，性能穩定可靠。系統通過思達控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸、壓縮力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。

用的大規模電路進行電路設計，使用微型計算機進行控制。LED顯示,人機對話直觀明了。

技術指標：

1．試驗力：10000N

2．試驗力最小讀數值：0.1N

3．試驗力有效測量范圍： 4%-

4．位移最小讀數值：0.01mm

5．速度范圍：1-300mm/min（5段常用快捷速度鍵）

6．拉伸試驗兩掛鉤間距離：600mm

7．壓縮試驗兩壓盤間距離：600mm

8．拉伸及壓縮試驗行程：600mm

9．壓盤直徑：Ф130mm

10．       電源電壓：220VAC±10%  50HZ

11．       工作環境： 室溫10～35℃，空氣濕度20%～80%

產品的主要構造：

1．主機：該部分由工作臺、夾具等組成。整機空間結構合理，造型美觀，而且保證主機具有足夠的剛性和較高的同軸度等運行精度指標。具有速度可調、自動測試等功能。

2．傳動系統：調速系統控制數控電機轉動，經傳動部分，完成試樣拉壓等力學性能試驗。

3．驅動系統：該試驗機采用調速精度高、性能穩定的數控電機驅動。調速系統和傳動系統保證試驗速度調節范圍在1~300mm/min內。

4參數（壓力及位移）測量及控制系統：該系統是我公司研制生產的單片機控制采集數據，實現了拉壓力峰值、試樣壓縮位移量的數字顯示，操作方便。
