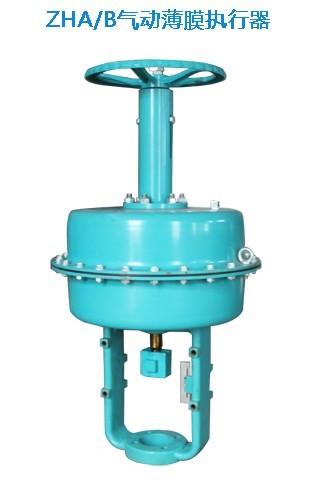

詳細信息（供應ZHA/B氣動薄膜執行器丨氣動執行器）

ZHA/B多彈簧氣動薄膜執行機構，是本公司新一代產品，其工作原理是當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。因此只要與調節閥的閥體部連接，就可把閥芯移到與輸入信號相對應的位置。該系列執行機構采用多彈簧置膜式，具有重量輕，體積小，性能高，輸出力矩大等特點。供多種氣動調節閥配套使用，以達到高性能的技術要求。

作用形式

ZHA型：正作用，當信號壓力增加時，閥桿部件向下移；

ZHB型：反作用，當信號壓力增加時，閥桿部件向上移。

零件材料：

膜蓋：A3鋼板

膜片：橡膠

支架：鑄鋼

推桿：2Cr13

彈簧范圍

0.02~0.10、0.04~0.20、0.02~0.06、0.06~0.10、0.08~0.24 (Mpa)

供氣壓力 0.14Mpa~0.4Mpa

氣源接口 M16×1.5

環境溫度 -30~70℃

外形尺寸

執行機構	行程	D	H	D1	D2	n-b	M-6H	s		薄膜面積（cm²）	重量（Kg）
執行機構	行程	D	H	D1	D2	n-b	M-6H	ZHA	ZHB	薄膜面積（cm²）	重量（Kg）
ZHA/B22	16	280	280	Φ60	Φ80	2-Φ10	M8	112	95	350	12
ZHA/B23	25	280	307	Φ60	Φ80	2-Φ10	M8	122	95	350	16
ZHA/B34	40	360	398	Φ80	Φ105	4-Φ12	M12×1.25	172	132	560	22
ZHA/B45	60	470	523	Φ95	Φ118	4-Φ14	M16×1.5	192	132	900	52
ZHA/B56	100	580	723	Φ100	Φ130	4-Φ18	M20×1.5	275	172	1500	100

性能指標

項目	帶定位器	不帶定位器
基本誤差％	≤±1	≤±4(輸出行程的百分數表示)
回差％	≤1	≤2.5(輸出行程的百分數表示)
死差％	≤0.8	≤2.5(輸出壓力范圍的百分數表示)
額定行程偏差％		±2.5
始終點偏差％	±0.1	±2.5
