供應HarmonicDrive諧波減速機CSF-GH系列

 HarmonicDrive諧波減速機CSF-GH系列深圳鴻泰興自動化設備有限公司


              Harmonic Drive?是美國發明家馬瑟基于嶄新的構思和獨樹一幟的理論發明創造的。
馬瑟是一位天才發明家，他跨越了所學的專業機械工程學領域，在物理、化學、生物等廣泛領域里獲得了多達1500多個。
迄今為止，深圳鴻泰興自動化設備有限公司傳達動力的齒輪裝置為了達到“高速度、高精度”這一至上目標，其剛度不斷得到提高。
對此，深圳鴻泰興自動化設備有限公司馬瑟的Harmonic Drive?理論則應用金屬的撓性和彈性力學，使這一推翻了傳統常識的動力傳達方式躍然贏得舉世矚目。


        應用金屬彈性力學的Harmonic Drive?僅由三個基本零部件（波發生器、柔輪和剛輪）構成（因形狀不同，有的是由四種基本元件構成的，但傳動原理不變）。產生這一高精度傳動的Harmonic Drive?獨樹一幟的機制原理可從其嚙合中窺見一斑。


 ?波發生器
橢圓形凸輪外周嵌有薄壁滾珠軸承的部分。軸承內輪固定在凸輪上，外輪通過滾珠實現彈性變形。通常安裝在輸入軸上。


 ?柔輪
具有薄壁杯型的金屬彈性體部件。開口部外周刻有齒輪。柔輪底部（杯狀物的底部）稱為膜片，通常安裝在輸出軸上。


 ?剛輪
剛體環狀部件。內周刻有齒輪，比柔輪多兩個輪齒。通常固定在外殼上。


HarmonicDrive諧波減速機的特點


1.減速比高
單級同軸可獲得1/30～1/320的高減速比。結構、構造簡單，卻能實現高減速比裝置。
2.齒隙小
Harmonic Drive?不同于與普通的齒輪嚙合，齒隙極小，該特長對于控制器領域而言是不可或缺的要素。
3.精度高
多齒同時嚙合，并且有兩個180度對稱的齒輪嚙合，因此齒輪齒距誤差和累積齒距誤差對旋轉精度的影響較為平均，使位置精度和旋轉精度達到極高的水準。
4.零部件少、安裝簡便
三個基本零部件實現高減速比，而且它們都在同軸上，所以套件安裝簡便，造型簡捷。
5.體積小、重量輕
與以往的齒輪裝置相比，體積為1/3，重量為1/2，卻能獲得相同的轉矩容量和減速比，實現小型輕量化。
6.轉矩容量高
柔輪材料使用疲勞強度大的特殊鋼。與普通的傳動裝置不同，同時嚙合的齒數占總齒數的約30%，而且是面接觸，因此使得每個齒輪所承受的壓力變小，可獲得很高的轉矩容量。
7.效率高
輪齒嚙合部位滑動甚小，減少了摩擦產生的動力損失，因此在獲得高減速比的同時，得以維持率，并實現驅動馬達的小型化。
8.噪音小
輪齒嚙合周速低，傳遞運動力量平衡，因此運轉安靜，且振動極小。

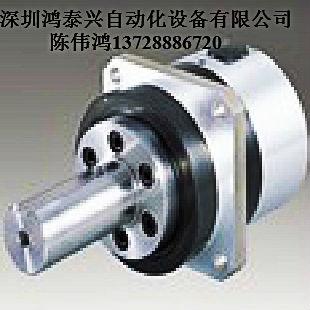

       小型、輕量、高精度的諧波驅動誕生了減速機型“CSF-GH系列”。是一種限度發揮諧波驅動特長的減速機。分為法蘭輸出和軸輸出兩種型號。深圳鴻泰興自動化設備有限公司使不會用Harmonic Drive?的人員也能夠簡單操作，實現高精度的定位。




        深圳鴻泰興自動化設備有限公司無齒隙諧波驅動采用了的工作原理，不存在齒輪嚙合產生的齒隙，實現了優異的定位精度和旋轉精度。
        高靜力矩容量主軸承采用了高剛叉滾子、軸承，可得到高靜力矩容量。
簡單安裝到伺服電動機采用一按式輸入軸接頭，伺服電動機的安裝非常簡單。此外，我們還提供與各公司生產的伺服電動機配套的安裝法蘭。

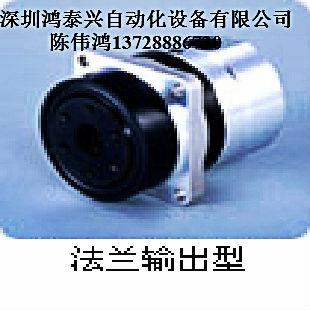

產品種類豐富型號深圳鴻泰興自動化設備有限公司 : 14、20、32、45、65等五種減速比 : 50, 80, 100, 120, 160（減速比因型號而異。）輸出規格 : 法蘭輸出型、軸輸出型支持電動機的容量 : 30w～5kw
        詳情請來電咨詢-(深圳鴻泰興自動化設備有限公司（陳偉鴻13728886720）-你身邊的諧波齒輪傳動）
