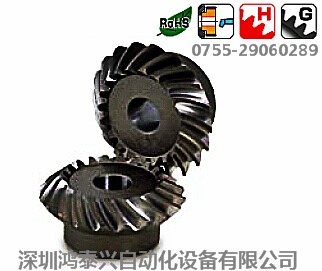

供應KHK磨齒弧齒等徑錐齒輪MMSG

[MMSG 磨齒弧齒等徑錐齒輪] 系列名單

共通式樣 精度等級 JIS B 1704:1978 1級 齒面硬度 HRC55 - 60 齒形 Gleason 表面處理 - 壓力角 20° 齒面加工 研磨 螺旋角 35° 磨齒基準面 孔徑（H7） 材料 SCM415 追加工 防滲碳部可以追加工 熱處理 滲碳淬火(*1)     (*1) 內孔及輪轂部分施有防碳處理

　　齒數比為1：1，兩齒輪軸間的夾角為90゜的錐齒輪通稱為等徑錐齒輪。

　　KHK 標準等徑錐齒輪為使客戶能自由選擇符合用途的齒輪，備有輪齒齒線為直線的直齒型等徑錐齒輪和齒線為螺旋線的弧齒（曲線齒）型等徑錐齒輪。產品即有可以傳送高速、高轉矩的高精度產品，亦備有重視經濟效益的普及品。

　　■各種 KHK 標準等徑錐齒輪的特長：

　　1、MMSG

　　模數：2-4

　　齒數：20、25、30

　　材質：SCM415

　　主要特長：強度及耐磨耗性能優異，使高速、高轉矩傳動裝置的設計變得更為精巧。

　　2、SMSG

　　模數：2-5

　　齒數：20、25、30

　　材質：S45C

　　主要特長：低成本的輪齒研磨產品，齒部以外可以自由地進行追加工。

　　3、MMSA＆＃12539；MMSB

　　模數：1-10

　　齒數：20

　　材質：SCM415

　　主要特長：不需追加工的成品。具有高強度及高耐磨性。

　　4、MMS

　　模數：2-5

　　齒數：20、25

　　材質：SCM415

　　主要特長：只有齒部經過淬火處理，齒部以外可以自由地進行追加工。

　　5、SMS

　　模數：1-8

　　齒數：20、25、30

　　材質：S45C

　　主要特長：作為弧齒等徑錐齒輪的普及型，模數、齒數規格種類豐富齊全。

　　6、SMA＆＃12539；SMB＆＃12539；SMC

　　模數：1-8

　　齒數：20、25、30

　　材質：S45C

　　主要特長：內孔徑有三種不同尺寸，不需追加工即可投入使用的成品。

　　7、MM

　　模數：2-5

　　齒數：25

　　材質：SCM415

　　主要特長：與 SM 系列相比較，強度及耐磨性更高，而且可以進行追加工。

　　8、LM

　　模數：0.8-1.5

　　齒數：20

　　材質：SMF5040相當于S45C

　　主要特長：燒結工藝的量產效果實現了格。體積小，重量輕。

　　9、SM

　　模數：1-8

　　齒數：16、20、25、30

　　材質：S45C

　　主要特長：直齒等徑錐齒輪的普及產品。深受客戶喜愛。

　　10、SAM

　　模數：1.5-3

　　齒數：20

　　軸角：45°、60°、120°

　　材質：S45C

　　主要特長：軸角有 45°、60°、120°三種類型可供選擇。

　　11、SUM

　　模數：1-4

　　齒數：20、25

　　材質：SSUS303

　　主要特長：材料采用了SUS303不銹鋼，防銹性能高。適合于使用在食品加工機械中。

　　12、SUMA

　　模數：1-4

　　齒數：20、25

　　材質：SUS303

　　主要特長：需追加工即可使用的不銹鋼制等徑錐齒輪。

　　13、PM

　　模數：0.5-1.5

　　齒數：0、25

　　材質：MC901

　　主要特長：材料采用了輕量的 MC 尼龍，可在無潤滑狀態下使用。

　　14、DM

　　模數：0.5-1.5

　　齒數：20

　　材質：DURACON（m90-44）

　　主要特長：注塑成型，大批量生產，適用于辦公室機器。

　　■詳細規格型號參數請來電咨詢！

工藝：      錐形齒輪

材質：      鋼

制造方法：  燒結

齒線形狀：  斜

外形：      圓柱
