高精度功率分析設備的詳細描述：
一、高精度功率分析設備功能簡介1) 儀表的配備電壓電流探頭滿足逆變器各項功能測試要求，配備星角轉換器滿足不帶隔離逆變器的效率測試要求
2) 儀表能測試逆變器的效率、諧波、并網功率、功率因素、諧振頻率、基頻電流等參數
3) 儀表帶有分析軟件能方便得到測量結果
4) 設備滿足Q / GDW 480 — 2010分布式電源接入電網技術規定CGC/GF004:2011并網光伏發電逆變器技術條件 的測試要求。
5) *帶寬：DC-3MHz。
6) *基本電壓精度不低于：0.05%（讀數誤差）+0.05%（量程誤差）
7) *基本電流精度不低于：0.05%（讀數誤差）+0.05%（量程誤差）
8) *直接的電流輸入范圍：30mA-10Arms.直接的電壓輸入范圍：300mVrms-1000Vrms。
允許的瞬時輸入電壓2kVpek；
9) 電流和電壓輸入共模抑制比不低于120 dB @ 100 kHz。
10) A/D轉換精度不小于24位。
11) 不小于5.7英寸的顯示屏，數值的顯示更新率可以調整，范圍15ms-3600s.
12) 儀器精度穩定期不少于2年，儀器校準周期不低于2年。
13) 采樣率不低于341KHz。
14) 儀器諧波分析必須滿足IEC61000-4-7：2002標準。
15) 用戶可選的數據分析積分時間可以在15 ms～3600 s范圍調整。
16) 儀器所有的輸入必須是電隔離的，避免各種應用中的短路。
17) 必需包括PC軟件，可用來設置、數據下載、分析和編寫報告。
二、高精度功率分析設備技術指標：
Fluke Norma N5K4PP54功率分析儀可安裝4個PP54功率模塊。
每個插入式功率模塊包括1路電壓和1路電流測量通道。
| 電壓 | ||||
| 8個量程： | 0.3 – 1 – 3 – 10 – 30 – 100–300–1000 V Upeak = 2倍量程 | |||
| 輸入阻抗： | 2 MΩ / 20 pF | |||
| CMR共模抑制： | 120 dB @ 100 kHz | |||
| 電流 | ||||
| 量程： | 30 – 100 mA – 0,3 – 1 – 3 – 10 A Ipeak = 2倍量程；正弦波時的電平為150%（誤差限值同） | |||
| 使用內部集成分流器時的輸入阻抗： | ||||
| 量程 | 30、100 mA： | 1Ω | ||
| 量程 | 0.3、1 A： | 0.1 Ω | ||
| 量程 | 3、10 A： | 0.01 Ω | ||
| 電流過載： | 15 A 連續 30 A < 5 s / 15 s 100 A < 0.1 s / 30 s | |||
| 外部分流器或探頭輸入： | ||||
| BNC端子： | 100 kΩ/ 30 pF 30 – 100 mV – 0.3 – 1 – 3-10 V | |||
| 過載： | 20 Vrms | |||
| CMR共模抑制： | 120 dB @ 100 kHz | |||
| 基本準確度PP54 | ||
| 誤差總限值 | U | I |
| 量程 | 0.05% | 0.05% |
| 讀數 | 0.05% | 0.05% |
電壓和電流，取決于在45～65 Hz頻率范圍內的輸入電平
| 輸入電平 | 誤差電壓的總限值 | 誤差電流總限值 |
| % | % | % |
| 100 | 0.10 | 0.10 |
| 50 | 0.15 | 0.15 |
| 30 | 0.22 | 0.22 |
| 10 | 0.55 | 0.55 |
| 5 | 1.05 | 1.05 |
| 3 | 1.72 | 1.72 |
| 1 | 5.05 | 5.05 |
| | 通過NBC輸入的U和I | 直接測量I |
| –3 dB帶寬 | 3 MHz | 1 MHz |
電流測量準確度，取決于頻率（讀數+量程）
| 頻率 | 誤差電流限值，% | |||
| [Hz] | 內部分流器 | [Hz] | ||
| 0 | 0.10 | -0.10 | 0.10 | -0.10 |
| 10 | 0.10 | -0.10 | 0.10 | -0.10 |
| 45 | 0.10 | -0.10 | 0.10 | -0.10 |
| 65 | 0.10 | -0.10 | 0.10 | -0.10 |
| 500 | 0.10 | -0.10 | 0.10 | -0.10 |
| 1000 | 0.10 | -0.10 | 0.10 | -0.10 |
| 2000 | 0.15 | -0.28 | 0.13 | -0.22 |
| 5000 | 0.20 | -0.52 | 0.17 | -0.38 |
| 10000 | 0.25 | -0.70 | 0.20 | -0.50 |
| 20000 | 0.30 | -0.88 | 0.23 | -0.62 |
| 50000 | 0.35 | -1.12 | 0.27 | -0.78 |
| 100000 | 0.40 | -1.30 | 0.30 | -0.90 |
電壓測量準確度，取決于頻率（讀數+量程）
| 頻率，Hz | 誤差電壓限值，% | ||
| 0 | 0.10 | -0.10 | |
| 10 | 0.10 | -0.10 | |
| 45 | 0.10 | -0.10 | |
| 65 | 0.10 | -0.10 | |
| 500 | 0.10 | -0.10 | |
| 1000 | 0.10 | -0.10 | |
| 2000 | 0.13 | -0.22 | |
| 5000 | 0.17 | -0.38 | |
| 10000 | 0.20 | -0.50 | |
| 20000 | 0.23 | -0.62 | |
| 50000 | 0.27 | -0.78 | |
| 100000 | 0.30 | -0.90 | |
功率/角誤差
| PP54 | U 和 IBNC 之間 | U 和 IShunt 之間 |
| 角誤差 | 0.005° +0.005°/ kHz | 0.025° + 0.015°/ kHz， 關閉抗混疊濾波器 |
| 頻率，Hz | 功率誤差限值，%，λ = 1 | ||
| 45 | 0.16 | -0.16 | |
| 65 | 0.16 | -0.16 | |
| 環境條件 | |||
| 工作溫度范圍 | 5 °C～35 °C (41 °F～95 °F) | ||
| 儲存溫度范圍 | -20 °C～50 °C (-4 °F～122 °F) | ||
| 外殼 | 實心金屬外殼，滿足苛刻的EMC要求。 | ||
| 重量 | Fluke Norma 5000：主機大約7 kg (15 lb.) | ||
| 尺寸（高×寬×深） | Fluke Norma 5000： 15 cm×44.7 cm×31.5 cm (5.9 in.×17.6 in×12.4 in.) | ||
| 顯示屏 | 5.7“ / 144mm -320×240 像素 用戶可選的背光照明和對比度 | ||
| 氣候級別 | KYG DIN 40040，85%相對濕度，無凝結。 | ||
| 電源 | 85～264 V交流，50～60 Hz，直流100～260 V。 40 VA 帶開關的歐式插頭。 | ||
| 測量輸入 | 安全插孔，4 mm，每路輸入2個。外部分流器通過BNC插座連接。 | ||
| 操作 | 薄膜鍵盤，帶光標鍵——功能鍵和直接功能鍵。 | ||
| 連接 | 三相分析儀的后面板。 | ||
| 測量參數 | 無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波H01的這些值。 |
| URMS 有效值、Urm 整流平均值、Um平均值 | |
| Up-、Up+、Upp 峰值 | |
| Ucf 波峰因數Ucf、Uff f波形因子 | |
| Ufc 基波含量 | |
| Uthd 總諧波畸變DIN、IEC | |
| IRMS 有效值、Irm 整流平均值、Im 平均值 | |
| Ip-、Ip+、Ipp峰值 | |
| Icf 波峰因數Icf、Iff波形因子 | |
| Ifc 基波含量 | |
| Ithd 總諧波畸變DIN、IEC | |
| P有功功率〔W〕 | |
| Q無功功率〔Var〕 | |
| S視在功率〔VA〕 | |
| ?、cos相位角 | |
| 以下參數的積分功能：有功功率P、無功功率Q、視在功率S、電壓（Um）和電流（Im）。 | |
| 4位或5位數字，取決于測量值。 |
| 頻率和同步 | |
| 量程 | 直流和0.2 Hz～采樣率 |
| 準確度 | ±0.01 %測量值（讀數） |
| l 可選通道：所有的U/I或外部輸入。 l 可向信號施加三個不同頻率的低通濾波器中的任意一個。 l 頻率在屏幕頂部總是可見。 l 可將儀器背部的BNC同步插孔作為輸入或輸出。 l 可測量達功率模塊采樣率的輸入信號。電平必須高于50 V。 l 輸出信號為脈沖式5 V TTL信號（頻率取決于測得的同步頻率） | |
| 配置存儲器 |
| 可將多達15組用戶配置保存到性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。 |
| 接口 | |
| RS232/USB 接口，可升級固件以及與PC交換數據?？赏ㄟ^一個外部轉換器連接一臺打印機。 | |
| 標準和安全 | |
| 電氣安全 | EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) ，污染等級2，安全類別 I 變壓器為EN 61558，附件為EN 61010-2-031/032 |
| 輸入 | 對電壓輸入測量量程為1000 Veff、2 kVpeak 對電流輸入測量量程為10 Aeff、20 Apeak |
| 測試電壓 | 電源 －外殼（保護導體）：1.5 KV ac 電源 — 測量輸入：5.4 kV ac 測量輸入 － 外殼：3.3 kV ac 測量輸入 － 測量輸入：5.4 kV |
| 電磁抗擾性 | 輻射：IEC 61326-1、EN 50081-1、EN 55011 Class B 抗擾性：IEC 61326-1 / 附錄 A (工業部分)、EN 50082-1 |

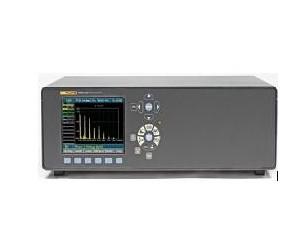

三、產品外觀圖
四、產品配置
| 序號 | 項目 | 數量 |
| 1 | 主機（四通道） | 1臺 |
| 2 | 四通道測試線 | 1套 |
| 3 | 電流傳感器 | 4只 |
| 4 | 電源線 | 1條 |
| 5 | 通訊線 | 1條 |
| 6 | 說明書 | 1本 |
| 7 | 軟件光盤 | 1套 |
