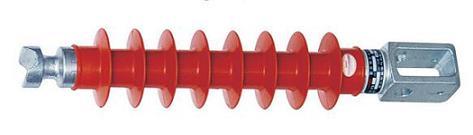

供應橫擔式復合絕緣子FS3-110/10

橫擔式復合絕緣子



序 號	絕緣子型號	結構尺寸	絕緣 距離 L1(mm)	線槽 尺寸 (mm) L2   R		安裝尺寸		穩定孔 直徑 d1±0.5 (mm)	安裝孔與 穩定孔中 心距 a±1(mm)	最小公稱 爬電距離 (mm)	1min工濕 耐受電壓 (kV) (有效值)	雷電沖 擊耐受 電壓 (kV) (有效值)	額定彎 曲破壞 負荷 (kN)
						孔直徑 d1±0.5	高度 h
1	FS-10/2.5	295	170	24	12	18	14	9	40	420	45	90	3
2	FS-10/5.0	471	320	28	14	18	52	11	40	400	45	90	5
3	FS1-35/5.0	611	460	28	14	22	130	11	40	770	133	230	5
4	FS2-35/5.0	620	474	24	14	22	52	11	35	1120	133	230	5
5	FS1-110/10	1269	1050	32	/	26	84	13	45	3150	230	550	10
6	FS2-110/10	1318	1100	32	/	26	84	13	45	3150	230	550	10
7	FS3-110/10	1336	1000	20	/	15	/	24	100	1980	230	550	10

復合橫擔絕緣子能有效地利用狹窄的走廊開壓送電，能降低桿塔高度，可節約大量的人力、物力和財力，由于其彎曲強度高，可防止瓷橫擔容易出現的級聯斷裂事故，是瓷橫擔所無法取代的產品；體積小、重量輕，防震、抗沖擊能力強、不需人工清掃，為安全運行提供保障
