煤位濕度傳感器GUH100

1.工作條件

（1）海拔高度不超過2000m；

（2）環境溫度:-10℃～+40℃；

（3）平均相對濕度: ≤95%(+25℃)；

（4）大氣壓力: 80kPa～106kPa；

（5）有甲烷性混合物的煤礦井下；

（6）無顯著振動和沖擊的場合；

（7）無破壞絕緣的腐蝕性氣體或蒸汽的場所。

2.主要功能及技術參數

（1）工作電壓：DC12V；

（2）工作電流：≤50mA；

（3）接點形式：繼電器無源常開接點輸出；

（4）動作電阻：100K～200KΩ可調；

（5）動作性能：當煤較干，煤電阻＞100KΩ時（100K～200KΩ可調），繼電器動作，接點閉合；當煤較濕，煤電阻≤100KΩ時（100K～200KΩ可調），繼電復位，接點斷開；當煤倉或膠帶機中無煤時，繼電復位，接點斷開；

（6）傳感器與控制箱的傳輸電纜長度≤1000m;

3.動作原理

     煤倉煤位使用時，當煤倉中的煤觸及相應高度位置的電極探頭時與本安電路控制輸入端形成回路，經電路轉換，輸出控制信號。

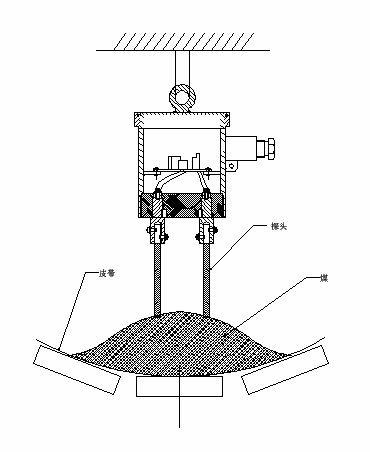

     皮帶運輸機上用作煤干濕測量時，當膠帶機上有煤運行時，傳感器的兩探頭探及到煤，傳感器內部電路通過煤形成回路，當探頭之間的煤阻大于15M，延時6-10S繼電器復位，接點斷開；當探頭之間的煤阻小于100K繼電器復位，接點斷開；當煤阻小于15M大于100K時，延時6-10S繼電器動作，常開接點閉合；
