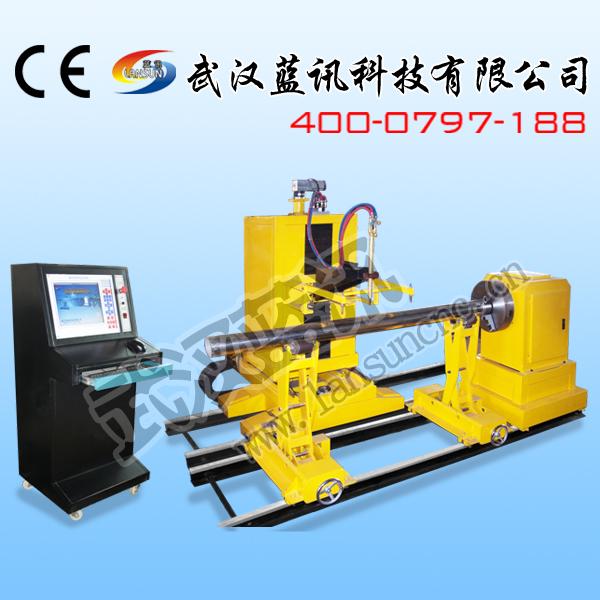

供應管子切割機，數控管子切割機
相貫線切割機介紹：
數控相貫線切割機是一種針對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。這種數控相貫線切割機廣泛運用于壓力容器行業、海洋工程、石油化工、造船、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復的操作工藝。
我公司研制的數控相貫線切割機能十分方便的切割加工此類工件，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫線孔以及焊接坡口。本數控相貫線切割機采用數字化控制，設備控制軸數有二至六軸等不同機型。每種機型在切割工件時實現控制軸聯運，可以切割各種相貫線、相貫孔以及管子不圓度和偏心補償功能；可以實現定角坡口、定點坡口、變角坡口切割，切割出來的相貫線能滿足美國AWS標準。
CNCXG系列數控相貫線切割機設計結構可靠，控制系統具有漢字界面以及圖形與數據結合的人機對話功能，操作十分簡單，適用于長期連續加工，運行控制穩定、可靠。軟件設計了合理的切割引入引出線，保證切割面的工件質量。每次切割后的參數可保存為工藝文件，實現資料庫管理。
數控相貫線切割機的切割方式可根據用戶要求選擇氧 - 氣切割、氧 - 液化氣切割或等離子切割，并可為用戶提供相關生產、工藝配套軟件支持（ 3D3S軟件）。
CNCXG系列數控相貫線切割機參數
| 項 目 | 參 數 |
| 切割管徑 | 標配60～600mm（可升級到80~1000） |
| 火焰切割管壁厚度 | δ1=6～50mm（等離子切割厚度由等離子電源決定） |
| 有效切割工件長度 | L1=600-1200Omm （可加長） |
| 要求工件橢圓度 | ≤1% |
| 切割速度 | V≤2000mm/min |
| 移動速度 | V0=10～6000 mm/min |
| 割炬軸向擺動角度 | α=±60° |
| 割炬徑向擺動角度 | β=±60° |
| 載重 | 標配2T（可加重） |
| 卡盤 | 3爪卡盤（可選配電動卡盤裝置） |
| 帶刻度托架組數 | 2組（可增加） |
| 數控軸數 | 2-6軸 |
| 驅動系統 | 交流伺服驅動 |
| 齒輪箱 | 德國Neugart |
| 直線導軌及滾珠絲杠 | 臺灣A |
| 操作系統 | Windows xp |
| 人機界面 | 17寸彩屏 |
| 相貫線編程軟件 | 標配 |
| 執行標準 | 按ISO-9013-2002及ISO-8206-1991 執行 |
設備運動軸數及活動范圍（可不用）
| 運動軸 | 切割機軸數選擇 | 活動范圍 | ||
| X軸 | 管件旋轉軸 | 360°自由回轉 | ||
| Y軸 | 割炬沿管件軸向水平移動軸 | 行程____mm | ||
| A軸 | 割炬沿管件軸向擺動軸 | A=±60° | ||
| B軸 | 割炬沿管件徑向平面擺動軸 | B=±45° | ||
| Z軸 | 割炬垂直升降軸 | 行程200mm | ||
| W軸 | 工件橢圓度測量軸 | 位移20mm | ||
|
|
|
| ||
| 火焰切割 | 12KW | |||
| 等離子切割 | 46KW 陜爾臺煤礦有限公司 4*10 兩用 | |||
