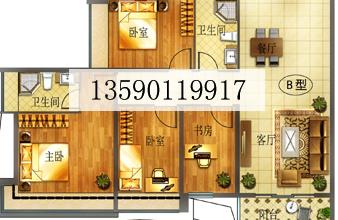

CAD彩色戶型圖
CAD戶型圖制作
室內全景漫游
全景互動展廳
彩色總平面制作
聯系:13590119917 QQ:727677290
1、制圖規范
工程制圖嚴格遵照國家有關建筑制圖規范制圖,要求所有圖面的表達方式均保持一致。
2、圖紙目錄
各個專業圖紙目錄參照下列順序編制:
封面
圖紙目錄
景觀專業:景觀設計說明;總圖;豎向圖;放線圖;索引圖;分區圖;節電詳圖;鋪裝詳圖。
建筑專業:建筑設計說明;室內裝飾一覽表;建筑構造作法一覽表;建筑定位圖;平面圖;立面圖;[wiki]剖[/wiki]面圖;樓梯;部分平面;建筑詳圖;門窗表;門窗圖。
結構專業:結構設計說明;樁位圖;基礎圖;基礎詳圖;地下室結構圖;(人防圖紙);地下室結構詳圖;樓面結構布置;樓面配筋圖;梁、柱、板、樓梯詳圖;結構構件詳圖。
電氣專業:電氣設計說明;主要設備材料表;平面圖;詳圖;系統圖;控制線路圖。大型工程應按強電、弱電、火災報警及其智能系統分別設置目錄。
給排水專業:給排水設計說明;總圖;平面圖(自下而上);詳圖;給水、消防、排水、雨水系統圖。
暖通空調專業:暖通設計說明;主要設備材料表,平面圖;剖面圖;詳圖;系統圖。
綠化專業:綠化設計說明;苗木材料表;總圖;[wiki]喬木[/wiki]種植圖;[wiki]灌木[/wiki]種植圖;地被種植圖;
3、圖紙深度
工程圖紙除應達到國家規范規定深度外,尚須滿足業主提供例圖深度及特殊要求。
4、圖紙字體
除投標及其特殊情況外,均應采取以下字體文件,盡量不使用TureType字體,以加快圖形的顯示,縮小圖形文件。同一圖形文件內字型數目不要超過四種。以下字體形文件為標準字體,將其放置在CAD軟件的FONTS目錄中即可。Romans.shx(西文花體)、romand.shx(西文花體)、bold.shx(西文黑體)、txt.shx(西文單線體)、simpelx(西文單線體)、st64f.shx(漢字宋體)、ht64f.shx(漢字黑體)、kt64f.shx(漢字楷體)、fs64f.shx(漢字仿宋)、hztxt.shx(漢字單線)。
漢字字型優先考慮采用hztxt.shx和hzst.shx;
西文優先考慮romans.shx和simplex或txt.shx。
所有中英文之標注宜按下表執行
常用字型表表1
用途字型字高寬高比
比圖紙名稱中文St64f.shx10mm0.8
說明文字標題中文St64f.shx5.0mm0.8
標注文字中文Hztxt.shx3.5mm0.8
說明文字中文Hztxt.shx3.5mm0.8
總說明中文St64f.shx5.0mm0.8
標注尺寸西文Simpelx.shx3.0mm0.8
注:中西文比例設置為1:0.7,說明文字一般應位于圖面右側。字高為打印出圖后的高度。 深圳市佐佑電腦藝術設計有限公司,專業的表現,專業的制作,本單位承接效果圖制作、戶型填色、彩色總平圖制作、彩色總平圖、彩色總平、彩平圖、彩色總平圖規劃圖、景觀彩平、園林景觀、景觀設計彩平圖、景觀彩平圖、小區彩平圖、室內平面彩平圖、彩平戶型圖、家具彩平圖、戶型圖、多媒體、建筑動畫、地產動畫、彩平圖制作、戶型圖制作、多媒體制作,歡迎聯系!
