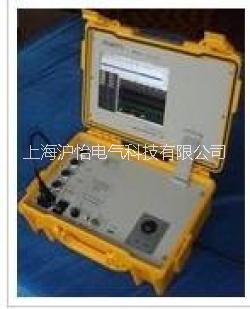

供應高壓開關動特性測試儀

一、概述

    高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我們開發了HYGK高壓開關動特性測試儀。

產品別名：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、高壓開關動特性測試儀、高壓開關機械特性試驗臺。
二、功能特點

1.10寸平板電腦遠程同步界面控制

2.配置10寸1024×600平板電腦（可選配其它筆記本），Windows XP操作系統，通過USB轉RS232接口同步控制儀器界面，遠程進行操作控制儀器、可導出試驗數據；

3.超大水晶觸摸彩屏、高速熱敏打印機

4.5.7寸640×480彩色觸摸屏,人性化交互式水晶界面，圖文顯示，界面直觀，便于現場人員操作和使用； 高速熱敏打印機，方便現場打印試驗數據和曲線；

5.集成性能直流電源

集成操作電源，無須現場二次電源，現場使用更加方便快捷；

電源電壓30V～300V可調，電流20A，連續工作時間3s；

6.三種試驗實現

常規試驗,測出開關的合分閘時間、彈跳時間、同期時間；測出開關的剛合分速度、速度、平均速度、開距、超程等速度數據；

重合閘試驗,測出開關重合閘的分合、合分、分合分的時間數據；

低電壓試驗,測出合分線圈的電壓動作值，電源電壓可連續調節；

7.三種合分閘控制方式

支持內同步方式控制，內部電源輸出直流電壓給合、分閘線圈；

支持外同步方式控制，外部電源提供電壓給合、分閘線圈；

支持空節點同步方式控制，開關自身電源提供電壓給合、分閘線圈，內部提供兩路無源空接點；

8.具有錄波功能

可對應時間坐標顯示斷口狀態—時間曲線、行程—時間（S－t）曲線、線圈電流—時間（I-t）曲線，有利于對開關機構故障的準確判斷。

9.大容量存儲器，支持U盤內置或外置

帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式；儀器具有1個標準USB接口，易導出試驗數據；U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機；

10.同測6路斷口1路速度1路電流

可測試6斷口數據，內部抗干擾電路可以抵御現場感應的10kV高壓；

可測試1路速度，配備直線傳感器、角速度等傳感器，幾乎涵蓋所有型號開關的測試；

在內同步方式時，可測試1路通過合、分閘線圈的電流；

11.配備PC機上層軟件

PC機上層軟件既能遠程控制儀器、導出試驗數據，也能管理分析試驗數據、生成試驗報告、導出EXCEL數據等；

12.內置抗干擾電路

內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證儀器及人員安全、儀器并能穩定、準確測試；

13.防塵防水工程塑料密封箱

采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。

三、主要技術參數

• 速度：20m/s，分辨率：0.01m/s；測試準確度為：±1.0%讀數±0.05 ；
• 行程測試范圍：6mm～400mm；
• 行程最小分辨率：0.1mm；測試準確度為：±1.0%讀數±0.1mm；
• 時間測試范圍：10ms～15s，
• 時間分辨率：0.1ms；時間測試準確度為：±0.5%讀數±0.2ms；
• 最小動作同期差分辨率：0.1ms；測試準確度為：±0.5%讀數±0.1ms；
• 測試通道8路：6路斷口時間，1路速度，1路線圈電流；
• 電源：AC220V±10%；50Hz±1Hz；
• 操作電源輸出：電壓DC30V～300V可調，電流20A，數字程控調整，連續工作時間3s。
