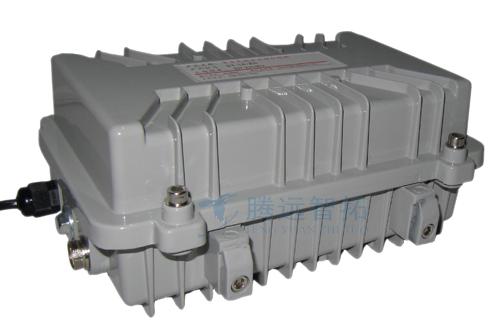

供應無線監控458控制

特點用途：

     主要應用于無線監控設備領域，作為無線云臺指令的控制系統，傳輸距離可以達5km以上。在一套監控系統當中

一般來說只需要一臺就可以控制前端所有的攝像機。接口為標準的RS485連接線，終端的接法和常用的有線接法一樣，

只需要滿足三個條件就可以實現前端與后端的通信：

  1、通信接口要相同（RS485或者RS232接口）

  2、波特率要相同（1200bps、2400bps、4800bps 、9600bps ）

  3、校驗位要相同(奇校驗、偶校驗、無校驗）

· 傳輸速率：1200bps、2400bps、4800bps 、9600bps

· 語音或數據兼容的透明信號傳輸

· 頻段范圍150MHz、230MHz、350MHz、450MHz

· 可設置256個頻點，每個頻點間隔25KHZ（標準）

· 接收、發送一體，數字模擬信號皆可發送、切換迅速

· 空中收發頻率既可同頻，也可異頻

· 雙鎖相環、雙VCO結構、高穩定度

· 內部采用進口功放模塊，5W

· 接口采用標準TTL、RS232（或485）電平，可以直連控制鍵盤或個人電腦

· SMT工藝、不銹鋼外殼、體積小巧、安裝方便、可外接散熱片

· 自帶TNC天線接口，可直連天線發射

· 指標符合國家標準

· 技術指標所采用的測試方法依照《移動通信“90”系列標準》

綜合指標：

  工作頻段：   150MHz、230 MHz、350MHz、450 MHz

  頻率穩定度：  ±2.5ppm

  信道間隔：       25KHz

  天線阻抗：       50Ω

  環境溫度：       -30℃~+60℃

  頻率設置：       撥碼開關或者電腦寫頻

  數據傳輸速率：1200bps/2400bps/4800bps/9600bps

接收指標：

  可用靈敏度：     ≤-120dBm(12dB SINAD)

  剩余電平輸出:    ≤-45dB

  調制接收帶寬:    ≥5KHz

  鄰道選擇性:       ≥65dB

  互調抗擾性：     ≥60dB

  雜散響應抗擾性：≥65dB

  解調輸出：           ≥0.2V音頻電壓

發射指標：

  調制方式：          FSK/MSK

  發射功率：         1W  5W

  調制失真：         ≤3%

  調制靈敏度：      100mV（3KHz頻偏）

  鄰道功率比：     ≥65dB

  雜散射頻分量：    ≤-65dB

電源配置：

  直流電壓：          12V或者8V

  靜候電流：          ≤50 mA

  發射時工作電流： ≤1.6 A(發射功率為5W)

產品規格：

  外觀尺寸：           250*185*110mm

  設備重量：           2kg

無線監控設備，無線云臺控制中的應用：

ST-5A-ZS防水型無線云臺控制器，控制距離可以達到5公里以上。接口在視頻監控當中采用常用的485接口，可以與

控制鍵盤、硬盤錄象機、DVR等 相兼容。操作簡單，其只負責信號的傳送，只需要將波特率和所接的控制設備相同

即可，一切操作和有線監控相同，根本沒有想象的那么復雜。所以深受工程商的青睞。與其相配合的指令接收設備

為TY-0.5A-YK，在一套控制系統當中，控制器只需要一臺，有幾個動點（云臺轉動，鏡頭的拉遠拉近）就配幾個

TY-0.5A-YK即可，接口也采用485形式工作電壓采用常用的12V直流電，只需與相接，波特率和協議地址碼調

好就可以工作。

無線云臺傳輸距離的有關因數有很多，包括：設備的功率、所配置的天線類型（表現在增益值方面）、天線的安裝

高度、使用的環境等都是有關聯的，從我們多年的應用經驗來看，結合系統的類型（單向傳輸控制，由主到從），

我們一般建議配置如下，可以參考，配置無線數據傳輸?shù)脑瓌t是能直接傳輸數據就直接傳輸，盡可能的不要建設中

繼站。

無線監控設備安裝注意事項：

1、電源：

由于收發模塊功率可調，不同發射功率下要求電源的功率也不同，一般發射功率為5W時，電源容量要滿足12V 2A，發射

功率0.5W時， 電源要滿足12V 0.5A。請選擇紋波系數好的，抗干擾能力強的電源。若使用的是開關電源，請注意將天線

盡可能的遠離電源，因?yàn)樘炀€發射時可能會影響開關電源的正常工作。當電臺發射出現故障時，檢查電源電壓是否受天線

的干擾而突變是排除故障的方法之一。

2、天線：

 根據使用的設備（或模塊）的發射功率，傳輸?shù)木嚯x遠近程度，選擇合適的天線種類。常用的有橡皮天線、吸盤天線和其

 他各種不同增益的高增益定向天線或全向天線。

 安裝前應仔細閱讀天線使用說明書。有無特殊的要求，檢查天線的頻段、功率容限是否符合要求。

 室外天線的架設高度根據需要和實際情況確定。應考慮到發射信號傳輸?shù)木嚯x遠近、周圍干擾情況和饋線的損耗，并非天

 線架設越高越好。

 室外天線應安裝在避雷針的45度保護角之內，附近不能有金屬，以免影響發射波瓣圖。

 室外天線底座接地應良好，安放不能傾斜，安裝一定要牢固，能抗風，抗腐蝕，耐強烈的氣溫變化。

3、饋線

 饋線是連接在電臺和天線之間的同軸電纜。在選擇時應注意如下的指標：

 阻抗：50Ω（市面上一般有75Ω和50Ω兩種，請注意區別）

 衰減：每米饋線對信號衰減分貝（DB）數，哀減越小越好。

 線徑：饋線的直徑越粗和層越厚實的饋線衰耗越小。

 饋線連接頭：饋線的兩頭必須和天線和電臺的接頭匹配，連接頭的阻抗也為50Ω，而且必須牢靠連接。

 饋線在留有余地的情況下盡可能短。

 安裝饋線時避免折彎，饋線應固定好，不能隨風飄蕩，天饋接頭要擰緊并用放水膠布纏牢，方向由下往上以防雨水滲入。

 在有條件的地方，能把饋線的外銅皮與大地相連接。

4、散熱

 使用大功率的收發模塊或者需要長時間工作， 應加裝散熱片及散熱風扇，以保證模塊穩定工作。如果模塊散熱不好，容易造成

 無線傳輸失敗，甚至因過熱而將模塊燒毀。

5、 簡單測試

  在系統整體連接好后，一定要仔細檢查一遍天饋線的連接，饋線和無線電臺（或模塊）的連接；數據線、控制信號線和電源線

 的連接是否有誤，再確保無誤的情況下，才能打開電源給系統設備加電。l 發射功率測量。將功率計串入發射電臺（或模塊）與

 天線之間。上電后使無線數傳電臺（或模塊）處于發射狀態，觀察各指標燈狀態是否正常，同時讀出功率計上測量出來的正向功

 率和反向功率。實測功率與標稱功率相差±10％即視為正常。反向功率與正向功率之比應小于3％；若大于3％則說明天饋系統與

 發射設備不匹配，需要找出原因排除故障后，再測試正、反向功率。只有當測量的反、正向功率比值小于3％后才能讓系統加電長

 時間工作。否則容易燒毀功率放大模塊。

6、 防雷、接地系統
 防雷的重要性

 電閃雷鳴時自然界中瞬間產生高壓大電流放電效應。如果防雷不好，將給通信設備造成損壞。特別是天線架設在室外的無線通信，

 若防雷不好，雷電從天線引入通信設備，很容易將設備損壞，即使天線防雷好，但是交流供電線路引入雷電燒毀供電電源，從而使通

 信中斷。所以防雷是保護通信設備免遭雷電，保護通信系統正常運行的重要措施。所以對電源系統和天饋系統都要盡可能的安裝

 專業避雷器。

7、 接地的重要性
  良好的接地也是保證通信設備正常運行的重要手段。其作用如下：

  良好的接地降低了通信設備的噪音等干擾，保證了良好的通信；

  良好的接地保證了通信設備電子部件的工作穩定；

  良好的接地保證了通信設備中電子部件免受靜電高壓，瞬間放電脈沖等損壞；

  良好的接地使通信設備獲得良好的作用，避免了外界的電磁干擾等。
8、無線的接地系統
無線發射接地系統包括工作接地、保護接地和防雷接地。
 工作接地。包括供系統工作的交流電源、直流電源和通信設備的接地；
 保護接地。指對保障通信設備正常工作的其他設備（如空調、照明等）都需要保護接地；

 防雷接地。指天線，饋線，鐵塔的防雷接地。鐵塔的頂部必須安裝避雷針；避雷針應有良好的接地，以保護雷電及時流入大地；天線

 應位于避雷針的45度保護角之內；饋線在引入室內的設備之前應做好防雷接地。

 其他接地。電源系統也需要做好防雷保護接地措施；如有長距離的數據線也需要做好防雷保護接地措施。

另外防雷接地和保護接地分開。因?yàn)楦髯越拥仉娮枰?、接地作用不同，分開接地能夠達到效果。如果很難分開接地時，最少

要使防雷接地單獨使用。
