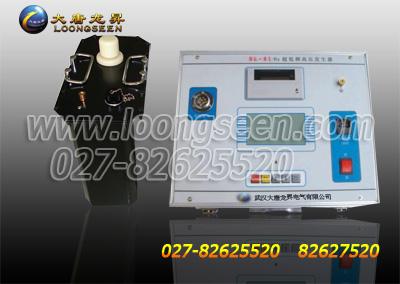

供應VLF-50超低頻高壓發生器

1、設計目標：VLF-50/1.1超低頻高壓發生器主要是針對15.75kV及以下電壓電纜、電機等的非破壞性絕緣耐壓試驗設計制造而成。
2、適用范圍：VLF-50/1.1超低頻高壓發生器主要使用于15.75kV及以下PE（聚乙烯）／XLPE(交聯聚乙烯)等塑料電力電纜。
3、適用群體：VLF-50/1.1超低頻高壓發生器適用于電力部門，電力電纜檢修部門。
4、主要配置：VLF-50/1.1超低頻高壓發生器接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。



       超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、0.1Hz超低頻耐壓測試儀、0.1Hz超低頻電纜耐壓測試儀、0.1Hz超低頻發電機耐壓測試儀、0.1Hz超低頻電動機耐壓測試儀、0.1Hz絕緣耐壓測試儀、超低頻交流耐壓試驗儀



1、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確；
2、具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms；
3、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停保 護，動作時間都小于20ms；
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻；
5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

0.1Hz超低頻耐壓試驗的優點:
☆ 等效性好：科學理論和實踐證明，0.1Hz超低頻耐壓試驗與工頻耐壓試驗具有很好的等效性。
☆ 體積?。豪碚撋先萘繛楣ゎl的1/500，所以體積小、重量輕。
☆ 破壞性?。?.1Hz超低頻耐壓試驗不會象直流耐壓試驗對絕緣具有較大的破壞性，有害極化電荷不會進入電介質。
☆ 技術：采用電力電子元件，微電腦控制，安全簡單，操作方便，數據可靠。



1、輸出額定電壓：50kV；
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz；
3、帶載能力：0.1 Hz   1.1?F
             0.05 Hz  2.2?F
             0.02 Hz  5.5?F；
4、測量精度：3%；
5、電壓正，負峰值誤差：≤3%；
6、電壓波形失真度：≤5%；
7、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85% RH；
8、電源：交流50 Hz，220V ±5%；

VLF-50/1.1超低頻高壓發生器技術參數表

交聯聚乙烯絕緣單芯電力電纜的電容量(?F/km)          表3
