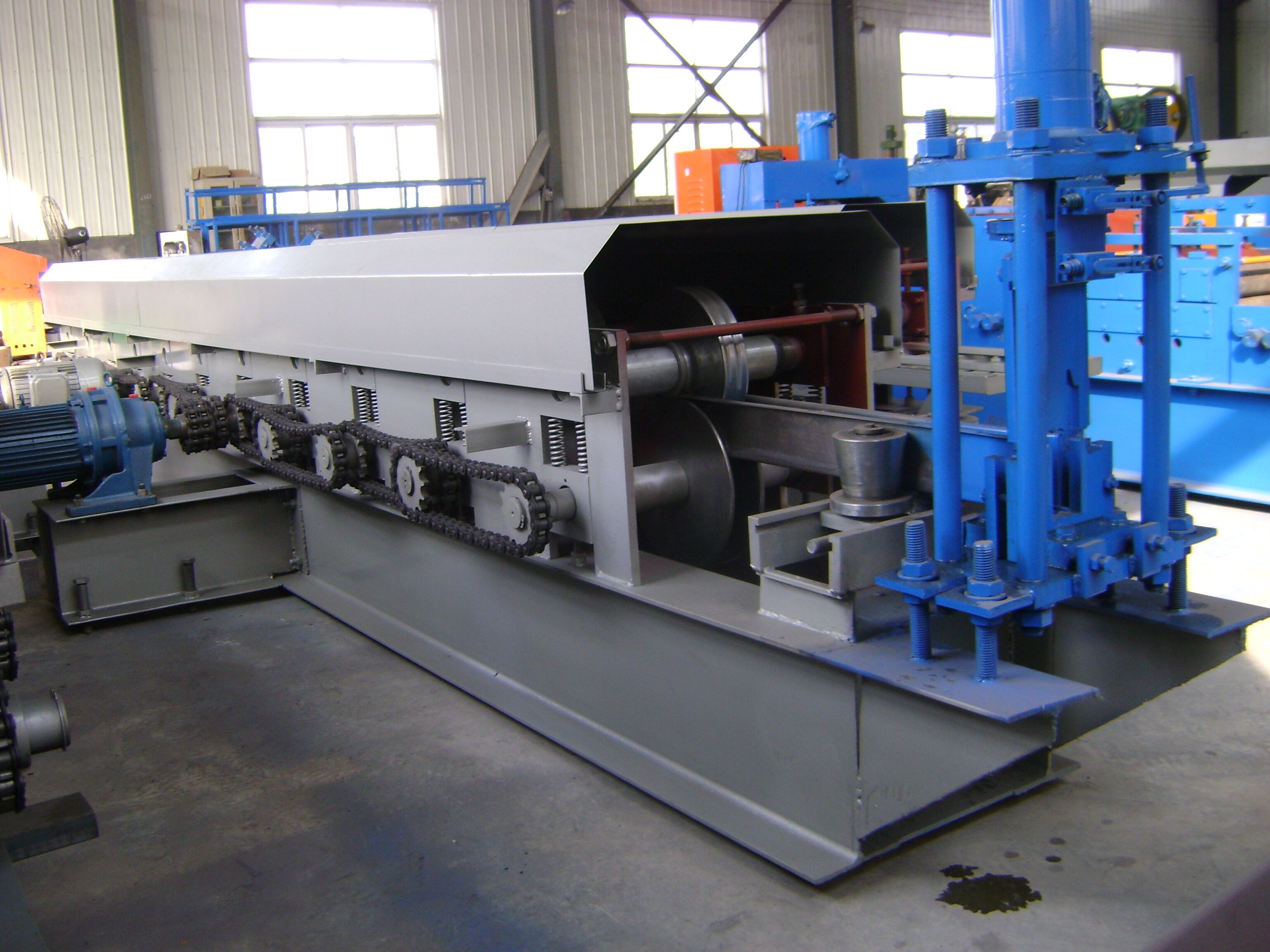

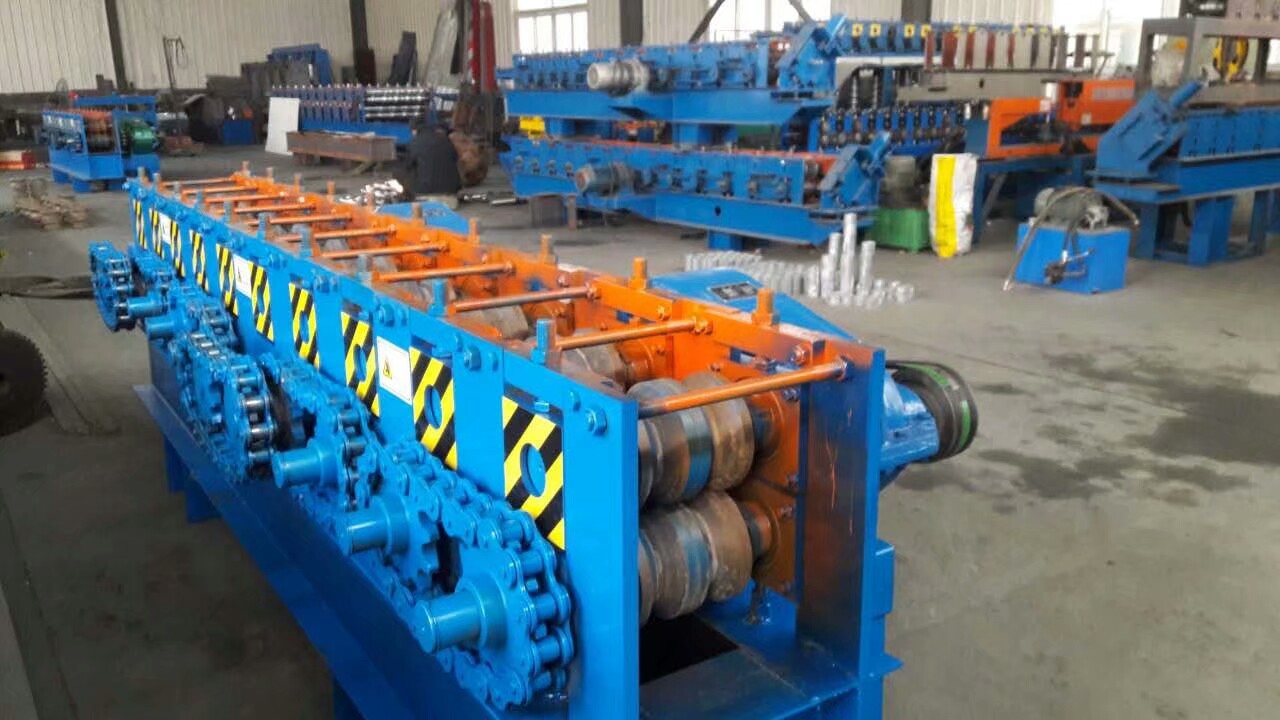

冷彎成型設備

冷彎成型設備是一種新型設備，用于各種型材的加工和制作，是由隧道支護鋼拱架加工制作而成的，其設備結構簡單，由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。在設備氣動運行時將顧客需要進行冷彎加工的輕鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統。操作起來簡單快捷、明了，在使用中提高了工作效率，提高了企業的生產效率。
冷彎成型機的特點：
1、各道次平均受力原則，全線滾輪平均受力，磨損均衡，延長軋輥使用壽命。
2、軋輥采用C12MoV 材料是利用其耐磨性能，但具體的強度與硬度是矛盾的，熱處理時要利用C12MoV的紅硬性，淬火后，兩次甚至三次回火才能達到硬度。
3、軌道圓弧部位是滑軌核心部位，前幾道壓成型后的圓弧位，在后道次軋折立邊時，應對已成型的圓弧，通過上下軋輥或橫輪，進行有效管束保護，不然，材料在拉伸過程中圓弧位一定會變化，R變小成為三角形，鋼珠不到底，兩點接觸產生嘈音，R變大時，配合軌產生晃動，滑軌使用時軌跡模糊，受力不均，滑軌變形，縮短壽命。
4、滾壓穩定性問題，生產中經常碰到材料在滾道中左右偏擺的問題，實際上是單組滾輪受不對稱，左邊受力大，材料往右邊偏擺；右邊受力大，材料往左邊偏擺。解結的方法是：
a：（如圖）變形區中性層計算準確，變形區內用料計算準確，滾輪加工對稱度好。
b：不變形區域盡量不受壓（如滑軌底部），裝配時上下滾輪各區域間隙保持一致。
c：材料咬入前，應根據前道滾壓狀態，設置引導斜口，在穩定受壓前，材料在滾內滑移平穩。
5、生產中彎曲扭曲的問題，主要是受力不平衡產生的，左右受力不平衡，左右彎曲，上下受力不平衡，產生扭曲。解決方法：設計受力均衡，加工準確，安裝調整方便。
6、滾輪加工準確度是關鍵，為此，專門制作工具在投影儀下，放大20倍進行檢測。
7、主傳動邊，采用滾子錐軸承，確保主軸徑向跳動在0.04MM以內外，保證主軸不會左右竄動，普通球軸承自身存在間隙，在傳動中不能避免軸向竄動。
