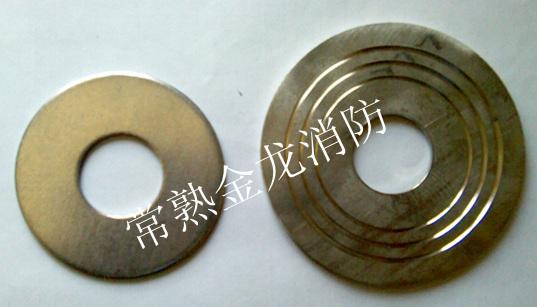

供應消火栓*減壓孔板

常熟市金龍消防器材有限公司

品牌  金龍 型號 DN65  外經  70mm  材質  不銹鋼  用途 消防

產品名稱：  減壓孔板  節流孔板   產品說明：

    一、原理和適用范圍:   ZSPB系列法蘭,活接減壓孔板分直口型和倒角擴口型二種,主要工作原理是對流體動力減壓,當流動水經過減壓孔板時由于局部阻力損失，在減壓孔板處產生水頭壓力降（水頭損失H）。從而可以降低底層的自動噴水滅火設備和消火栓的出口壓力及出口流量。高層建筑由于層數較多，高低層所承受的靜水壓力不一樣，實際出水量相差很大，作用時底層的自動噴水設備和消火栓出水量，遠遠超過頂層的設計流量。減壓孔板相對于減壓閥來說，系統比較簡單，投資較少，管理方便。但減壓孔板只能減動壓，不能減靜壓，且下游的壓力隨上游壓力和流量而變，不夠穩定。另外，減壓孔板容易堵塞,可以在水質較好和供水壓力較穩定的情況下采用。 消防給水系統中所用的減壓孔板均為標準孔板，這種孔板單側倒角，即孔口在水流進口方向是圓柱形，在水流出口方向是擴散圓錐形,孔板兩面設有止瀉槽,增加與墊圈的磨擦力,孔板要求加工精度高，安裝有方向性，為了使加工、安裝簡便易行，我們?cè)囼?yàn)改用孔板為直通孔、不倒角，用4mm厚的不銹鋼板加工而成(如圖2所示)，并將在圖中推薦使用此類孔板. 消火栓是高層建筑的基本消防設備， 而它的出水壓力直接影響到滅火的效果。規范規定當消火栓栓口的壓力大于5 0 trl 14 z0時，消火栓應設減壓裝置， 減壓裝置一般采用減壓孔板或減壓閥， 而減壓孔板較為常用。由于各層消火栓的高度不同， 所以消火栓處的壓力也不同， 超出消火栓所需壓力的那一部分壓力即為剩余水頭， 減壓孔板減壓其實就是消火栓前的剩余水頭， 原理是：減壓孔板管徑小， 水流通過減壓孔板時有一定阻力， 即產生水頭損失， 消減掉一部分壓力， 以保證消防給水系統均衡供水， 達到節水和消防水量合理分配的目的。
     二. 自動噴水滅火系統設計規范gb 50084—2001   9.3.1.減壓孔板應符合下列規定：
    1   應設在直徑不小于5omm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍；
    2   孔口直徑不應小于設置管段直徑的3o％，且不應小于20mm；
    3   應采用3mm以上厚度不銹鋼板材制作。
（1）為克服噴水不均勻性所設置的減壓裝置宜采用減壓孔板，不宜采用減壓閥。由于減壓閥需要在閥前加設過濾器，因此只適合用在濕式報警閥前對噴淋系統進行豎向分區的減壓；
（2）減壓孔板主要用來克服由幾何高差和噴淋立管水頭損失造成的噴淋系統豎向的噴水不均勻性，其位置設在各層配水管或配水干管的起點端，一般設在安全信號閥之后；
（3）配水支管上不宜設置減壓孔板。因?yàn)橐?guī)范規定，減壓孔板應設置在直徑不小于50毫米的水平管段上，若配水支管直徑大于等于50毫米，則該支管上的噴頭一般較多。

     三、孔板分類型號說明:
  型號：ZSPB- d/D    ZSPB：表示孔板 :類別-A型-C型 d：表示孔板內徑；D：表示孔板外徑. DN：表示孔板安裝管道的公稱管徑；
  a.ZSPBA-d/D型孔板，直接安裝于消火栓下部，進水口內，或裝于相應尺寸的活接頭內，當裝于活接頭內時，應當加膠墊固定。
  b.ZSPBC-d/D型孔板，用于法蘭連接的管道上，分直口型和倒角擴口型二種,適用于(JB81-59)壓力為1-1.6MPa的法蘭，安裝時應當另加密封墊,本公司生產的不銹鋼板管道法蘭減壓孔板,規格有：DN50,DN65,DN80,DN100,DN150,DN200等.
