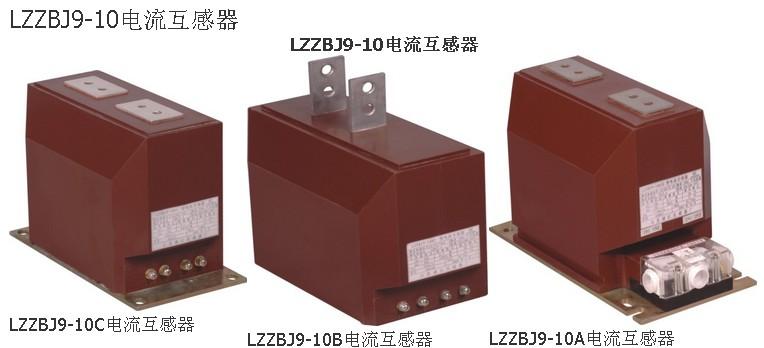

產品名稱：供應LZZBJ9-12Q電流互感器，全封閉互感器廠家銷售
- 價格： ￥ 電議
- 聯系廠家：13950430826
- 傳真：0577-61203547
- 郵箱：2580719209@qq.com
- 地址：津泰路238號大院1號樓4層A區
產品詳情
一、概述
本型互感器為樹脂澆注絕緣，戶內型，全封閉支柱式結構的電流互感器，適用于額定頻率為50Hz，工作電壓為12kV、及以下戶內裝置的電力系統中作電流、電能測量及繼電保護用。
三、技術數據
（1） 額定一次電流：5~2500/5A；
（2） 額定二次電流：5A；
（3） 額定絕緣水平：12/42/75kV；
（4） 互感器局部放電符合GB1208-97及GB7354-85《互感器局部放電測量》的要求；
（5） 級次組合：0.2S/10P、0.2/10P、0.5/10P、0.2S/0.5/10P、0.2/0.5/10P；
1、安裝使用前應檢查產品絕緣及接地螺栓接地是否良好。
2、產品的任何一個二次繞組均不允許開路，所連接的儀表儀器的回路中要經常檢查連接點是否有松脫現象，否則將在二次回路中感應高電壓危及人生和設備安全，如果某一個二次繞組暫時不用則應將其兩個出線端子短路。
3、產品應經常保持清潔，定期將產品從線路上隔離，拭去其上的灰塵和其它雜物，如發現環氧樹脂澆注體有裂縫時應即著手做絕緣試驗，并檢查產品內部有無故障發生及時進行妥善處理。
4、產品經長期停用或儲存后，再度使用時必須檢查絕緣是否良好，不符合要求的不能使用。
六、隨機文件
1、 產品合格證；
2、 產品出廠試驗合格證明書；
3、 產品使用說明書。
七、訂貨時應注明事項：
1、 產品型號；
2、 額定電壓；
3、 額定電流比；
4、準確級；
5、用戶如有特殊需要，經雙方協商確定。
本型互感器為樹脂澆注絕緣，戶內型，全封閉支柱式結構的電流互感器，適用于額定頻率為50Hz，工作電壓為12kV、及以下戶內裝置的電力系統中作電流、電能測量及繼電保護用。
技術參數：
L Z Z B J 9 –12 額定電壓(kV) 加強型/帶有保護級澆注絕緣支柱式電流互感器
二、結構簡介
本型互感器為環氧樹脂澆注絕緣，戶內型，支柱式全封閉結構的全工況產品。鐵芯采用優質導磁材料制成，一二次線圈及鐵芯均澆注體內，產品表面采用不噴涂工藝，具有優良的絕緣和防潮性能，適應于污穢、凝露環境下安裝使用。一次出線端標志P1、P2，二次出線端標志為S1、S2，極性為減極性。澆注體底部的安裝板上有4個安裝孔。三、技術數據
（1） 額定一次電流：5~2500/5A；
（2） 額定二次電流：5A；
（3） 額定絕緣水平：12/42/75kV；
（4） 互感器局部放電符合GB1208-97及GB7354-85《互感器局部放電測量》的要求；
（5） 級次組合：0.2S/10P、0.2/10P、0.5/10P、0.2S/0.5/10P、0.2/0.5/10P；
（6） 電流互感器的級次組合、額定輸出、準確限值系數及額定動、熱穩定電流見表
1、安裝使用前應檢查產品絕緣及接地螺栓接地是否良好。
2、產品的任何一個二次繞組均不允許開路，所連接的儀表儀器的回路中要經常檢查連接點是否有松脫現象，否則將在二次回路中感應高電壓危及人生和設備安全，如果某一個二次繞組暫時不用則應將其兩個出線端子短路。
3、產品應經常保持清潔，定期將產品從線路上隔離，拭去其上的灰塵和其它雜物，如發現環氧樹脂澆注體有裂縫時應即著手做絕緣試驗，并檢查產品內部有無故障發生及時進行妥善處理。
4、產品經長期停用或儲存后，再度使用時必須檢查絕緣是否良好，不符合要求的不能使用。
六、隨機文件
1、 產品合格證；
2、 產品出廠試驗合格證明書；
3、 產品使用說明書。
七、訂貨時應注明事項：
1、 產品型號；
2、 額定電壓；
3、 額定電流比；
4、準確級；
5、用戶如有特殊需要，經雙方協商確定。
