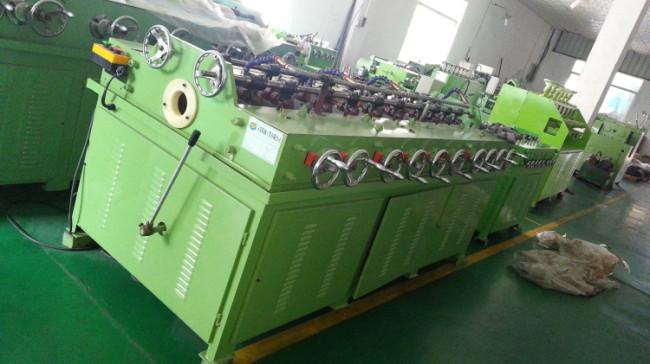

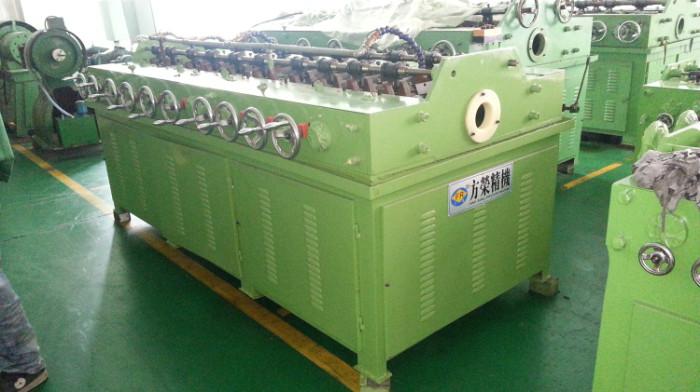

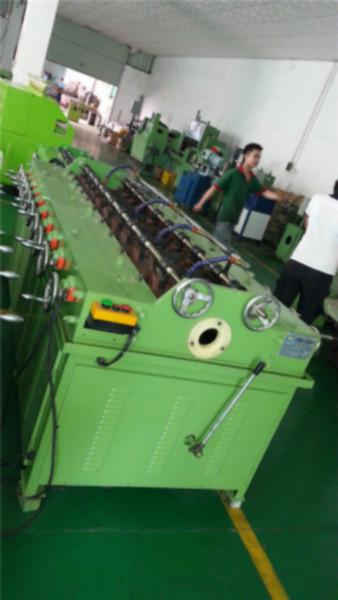

供應鋁管調直機

1．鋁管調直機設備概要

Ａ．適用

本設備適用于金屬圓管（棒）材的矯直加工設備的購買（有一定效果的壓光．壓圓的作用）

Ｂ機械結構

臥式鋁管調直機　14滾輪（7+7組）      臺灣品牌矯直機技術

2．工作方式

將需要調直的圓管（棒）材的一端伸入兩邊輪中間，經過電動機，多檔減速機皮帶輪（變頻調速），鏈條的雙邊傳動，使兩邊分布的滾輪向前推進，鋁管調直機完成矯直工件的調直．

3.設備能力

Ａ．調直形式

調直　　連續工作

Ｂ．矯直范圍

管材ф8－36ｍｍ?。?span>2.5ｍｍ

Ｃ．矯直工件長度

2米－15米

Ｄ．工作速度

40/69/101/149m/min

Ｅ．矯直精度

0.1≤mm/m

4．鋁管調直機機器構造

Ａ．電機功率

5.5ＫＷ

Ｂ．減速機

7－10ＨＰ　四檔減速機

Ｃ．傳動軸

Ф54

Ｄ．滾輪

Ф86.65×100 　14組

E．外形尺寸

1750×1120×1040

F．中心高

810mm

G．手輪的調節

手輪旋轉一周，滾輪移動0.83ＭＭ

Ｈ.電源電壓

380Ｖ　50-60ＨＺ

Ｉ．重量

2000ｋｇ

Ｊ．滾輪調節

普通螺牙調節（兩端平面軸承）方榮鋁管調直機

Ｋ．滾輪安裝方式

分離式安裝　有效保證精度
