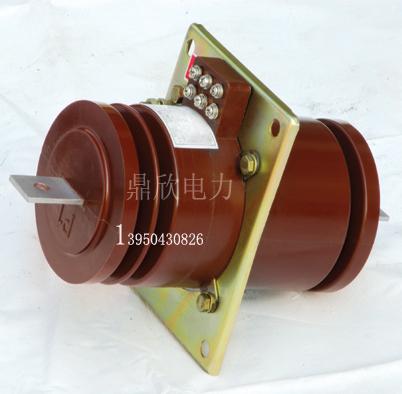

產品名稱：供應LA-10Q穿墻式電流互感器20-300A/5福州銷售，
- 價格： ￥ 電議
- 聯系廠家：13950430826
- 傳真：0577-61203547
- 郵箱：2580719209@qq.com
- 地址：津泰路238號大院1號樓4層A區
產品詳情
概述和型號含義
LA-10Q型電流互感器適用于額定頻率為50Hz額定電壓為10KV及以下裝置的電力系統中作電能測量和電氣保護用。
結構特點
互感器為環氧樹脂澆注加強絕緣型，可用于潮濕、產品表面凝霜級熱帶和高原地區。200A及以下為半封閉式澆注結構，300~1000A為單匝式全封閉澆注結
LA-10Q型電流互感器適用于額定頻率為50Hz額定電壓為10KV及以下裝置的電力系統中作電能測量和電氣保護用。
結構特點
互感器為環氧樹脂澆注加強絕緣型，可用于潮濕、產品表面凝霜級熱帶和高原地區。200A及以下為半封閉式澆注結構，300~1000A為單匝式全封閉澆注結
三、技術數據
1、額定一次電流：5~1000A；
2、額定二次電流：5A；
3、級次組合0.2/10P、0.5/10P、1/10P；
4、額定絕緣水平：12/42/75kV；
5、互感器局部放電符合GB7354-85《互感器局部放電測量》的要求。
6、互感器的額定二次輸出、保護級準確限值系數及一秒動、穩定電流見表
型號 額定電流 準確級及額定輸出 保護級 一秒熱穩定電流(KA) 動穩定電流(KA) 0.2-02s 0.5 1 額定輸出(VA) 準確級及準確限值系數 LA-10
LA10Q
5/5 5-10 10 10 15 10P10級 0.5 0.8 10/5 0.9 1.6 15/5 1.4 2.4 20/5 1.8 3.2 30/5 2.7 4.8 40/5 3.6 6.4 50/5 4.5 8 75/5 6.8 12 100/5 9 16 150/5 13.5 24 200/5 18 32 300/5 22.5 40.5 400/5 30 54 500/5 30 55 600/5 30 54 800/5 40 72 1000/5 50 90
