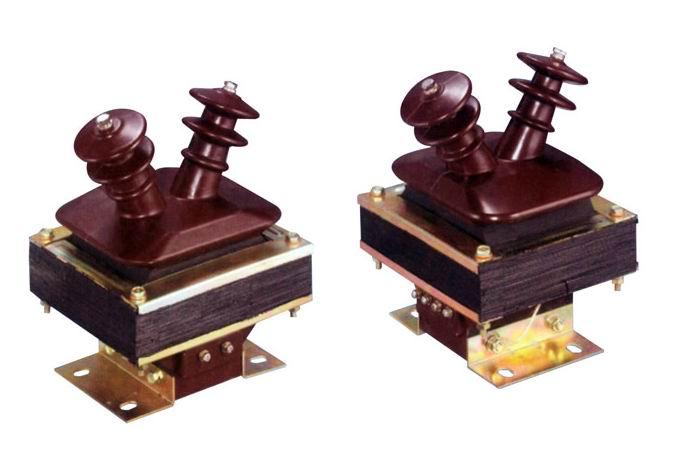

產品名稱：供應JDZ-3-10電壓互感器
- 價格： ￥ 電議
- 聯系廠家：13950430826
- 傳真：0577-61203547
- 郵箱：2580719209@qq.com
- 地址：津泰路238號大院1號樓4層A區
產品詳情
一、概述
Z-10系列電壓互感器為單相、戶內半封閉產品，分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV, 6KV, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、使用條件
1．海拔高度不超過30003米;
2.周圍環境溫度不高于+40C，不低于-5C；
3.周圍空氣的相對濕度不大于65%（20C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體
三、結構簡介
Z-6, Z-10; 繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮．一次繞組引出線端子的標志為A, N;二次繞組引出線端子的標志為a, n,均在澆注體上清晰標 注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。
四、技術參數
| 型 號 | 額定電壓比（kV） | 額定容量（VA） | 極限輸出（VA） | ||
| 0.2級 | 0.5級 | 1級 | |||
| Z-6 | 6/0.1 | 15 | 30 | 60 | 200 |
| Z-10 | 10/0.1 | 15 | 30 | 60 | 200 |
額定絕緣水平：Z-6-10型7.2/32/60kV 、Z-10型12/42/75kV
Z-3-6-10電壓互感器-安裝尺寸圖,型號原理,接線圖
