ZX10-6,ZX10-3電壓互感器為單相、戶內、干式全封閉產品,使用時三臺一組,ZX10-3、6、10為Yo/ Yo/[連接,ZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz,額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于+40C,不低于- 5度
3.周圍空氣的相對濕度不大于85%( 20度 ;
4.滿足II 污穢等級; 5.安裝場所無腐蝕性的氣體
5.額定絕緣水平:Z10-6型7.2/32/60kV 、Z10-10型12/42/75kV
三、結構簡介

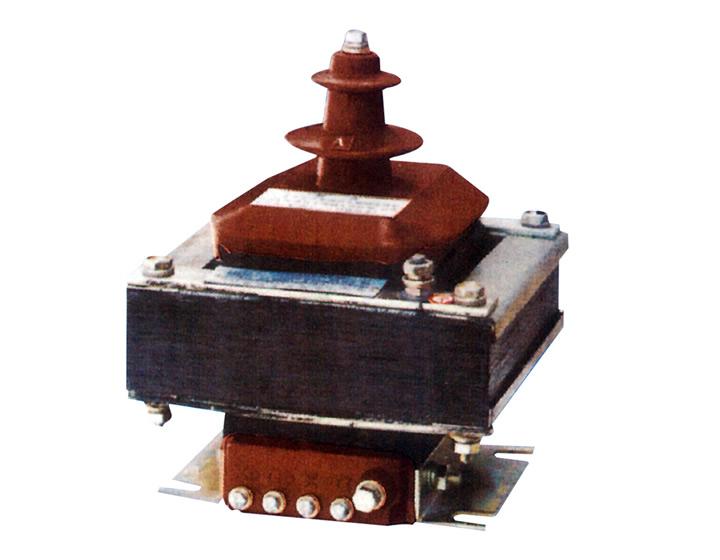

ZX10-6,ZX10-3電壓互感器為全封閉結構,繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕,安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能耐沖擊和機械壓力,并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注.在夾件上的接地標志旁有接地螺栓供接地用,下部支 架供安裝用。整體結構緊湊,使用方便。ZX10-3,6、10互感器的連接組標號為,1/1/1/12-12, ZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12,三臺單相三繞組電壓互感器連組為(剩余電壓繞組接成開口三角形)。
四、技術參數
1. 產品標準:GB1207-1997<電壓互感器>;
2. 負載功率因數:COS =0.8(滯后)
3. 產品表面爬電比距滿足 級污穢等級;
4. 其它技術參數見下表.

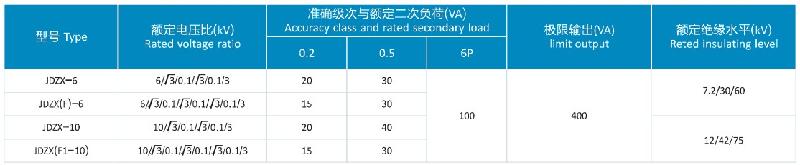

五、互感器變比參數表
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出(VA) | 極限輸出 (VA) | 額定絕緣水平(kV) |
| ZX10-3 | 3/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 10/50 | 150 | 3.6/25/40 |
| ZX10-6 | 6/√3/0.1/√3/0.1/3 | 7.2/32/60 | |||
| ZX10-10 | 10/√3/0.1/√3/0.1/3 | 12/42/75 |
六、ZX10-6,ZX10-3電壓互感器技術參數、外形及安裝尺寸、接線圖、
