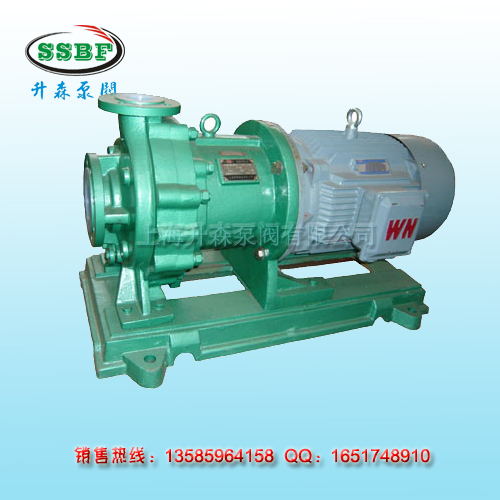

IMD氟塑料磁力泵 IMD40-25-150F氟塑料磁力泵

[IMD40-25-150F

氟塑料磁力泵]

上海市氟塑料磁力泵廠家

采購數量

1 - 5臺

5 臺以上

價格

￥4500.00

￥4450.00

運費： 上海市嘉定區 | 賣家支付運費

購買數量： 庫存 100臺

在線詢盤 聯系廠家：13585964158 021-67688532

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[IMD40-25-150F 氟塑料磁力泵]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（IMD氟塑料磁力泵 IMD40-25-150F氟塑料磁力泵）

類型： 氟塑料磁力泵
型號： IMD40-25-150F
材質： 襯氟
原理： 離心泵
用途： 化工泵
品牌： 上海升森
泵軸位置： 臥式
性能： 無泄露
葉輪數目： 單級
適用范圍： 化工行業
流量： 6.3
揚程： 30
吸入口徑： 40
排出口徑： 32
規格： IMD40-25-150F

【產品概述】

IMD型氟塑料磁力泵是我廠新開發的大功率高揚程磁力驅動泵，泵的外型及安裝尺寸均按ISO設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。驅動形式為磁力間接無解觸驅動，內外磁體間用隔離套完全隔離，使泵腔處于完全封閉狀態，從而完全杜絕了滴漏現象，絕不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、毒性、揮發性介質。IMD型耐腐化工蝕磁力泵的性能、低廉的價格，已在很多項目上成為設計院替代價格昂貴、配件供應難的進口磁力泵的選擇對象。 IMD型耐腐化工蝕磁力泵在CQB磁力泵的設計基礎上，進一步加強了對泵體結構的改良，其巧妙的結構原理及穩定的工作性能已達到同類產品水平。

【產品用途】

IMD氟塑料磁力泵廣泛適用于化工、制酸、制堿、冶煉、稀土、、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別適合輸送大比重、高濃度、易漏、易燃、易爆的液體。

【設計特點】

1：IMD系列氟塑料磁力驅動泵在CQB磁力泵的設計基礎上，進一步加強了對泵體結構的改良，采用后拉式結構，一人便可輕松進行內部日常檢修和零件更換，無需拆卸管道，其巧妙的結構原理及穩定的工作性能已達到同類產品水平。

2：取消了軸封、利用磁力耦合間接驅動，完全了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

【操作原理】

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

【產品結構】

泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。IMD系列磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。

【結構與材料示圖】

【型號意義】

【性能參數】

型號	流量(m?/h)	揚 程 (m)	汽蝕余量 (m)	轉 速 (r/min)	口徑? (mm)		電機功率 (Kw)
型號	流量(m?/h)	揚 程 (m)	汽蝕余量 (m)	轉 速 (r/min)	進口	出口	電機功率 (Kw)
IMD40-25-150F	6	30	3	2900	40	25	3
IMD40-25-160F	6	34	3	2900	40	25	3
IMD40-25-170F	6	39	3	2900	40	25	4
IMD40-25-185F	1	39	3	2900	40	25	3
IMD50-40-140F	15	26	3.5	2900	50	40	5.5
IMD50-40-150F	15	30	3.5	2900	50	40	5.5
IMD50-40-160F	15	35	3.5	2900	50	40	5.5
IMD50-40-165F	15	39	3.5	2900	50	40	5.5
IMD50-32-200F	12.5	50	3.5	2900	50	32	7.5
IMD65-50-130F	30	19	4	2900	65	50	5.5
IMD65-40-200F	25	50	4	2900	65	40	11
IMD80-65-120F	60	17	4	2900	80	65	11
IMD80-65-140F	60	25	4	2900	80	65	11
IMD80-50-200F	50	50	5	2900	80	50	18.5
IMD100-80-160F	100	32	5	2900	100	80	30
IMD100-80-180F	100	40	5	2900	100	80	30
IMD125-100-160F	130	20	6	2900	125	100	30
