揚州凱爾KE836型絕緣電阻測試儀 10KV絕緣電阻測試儀

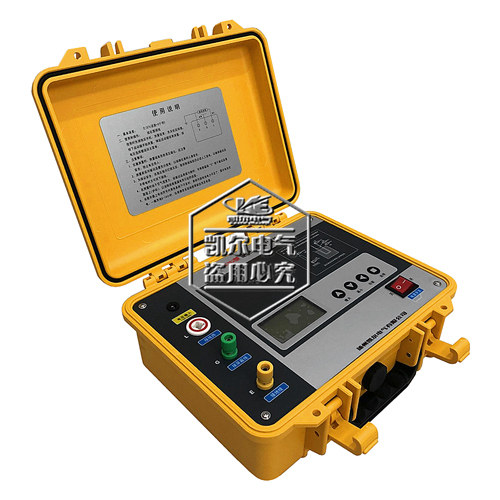

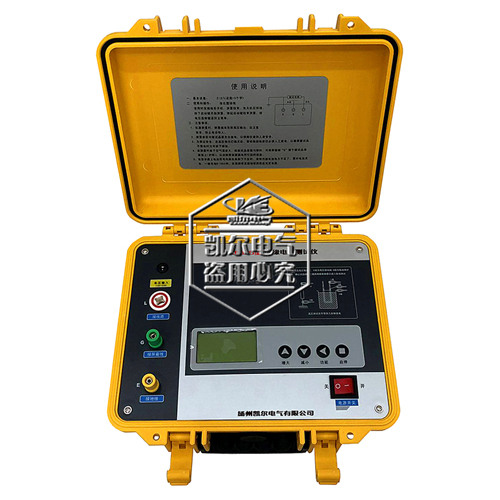

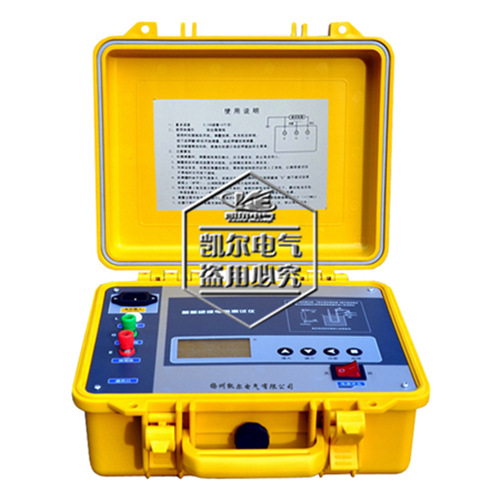

KE836型 絕緣電阻測試儀

一、產品簡介
       KE836型絕緣電阻測試儀專,用于試驗室或現場做絕緣測試試驗。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，可以測量極化指數和吸收比，測試結果可進行存儲。

二、主要特點
      1、采用32位微控制器控制，全中文操作界面，操作方便；
      2、自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析；
      3、輸出電流大，短路電流大于5mA；
      4、抗干擾能力強，能滿足超高壓變電站現場操作；
      5、測試完畢自動放電，并實時監控放電過程；
      6、內附可充電電池和充電器，當不使用背光燈時，充滿電可連續使用6～12小時。
三、主要技術性能
      1、準確度： ±（10%+5字）
      2、測量范圍： 0.1M～200GΩ
      3、試驗電壓： 設定范圍：0.5Kv～10KV   準確度：5%±10V
      4、升降壓方式： 連續平滑調節
      5、短路電流： >5mA
      6、測量時間： 1分鐘～10分鐘（與測量方式有關）
      7、充電電源： 180～270VAC，50Hz/60Hz±1% （市電或發電機供電）
      8、工作環境： 溫度-10～40℃，相對濕度20～80％。
四、操作部件功能
      1、L接線端
           “L”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組、電纜線芯。
      2、G接線端
            “G”稱為屏,蔽端，用于三電極法測量絕緣材料或電纜的體積電阻，它接至三電極的保護環端。
      3、E接線端
            “E”稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏,蔽層。
