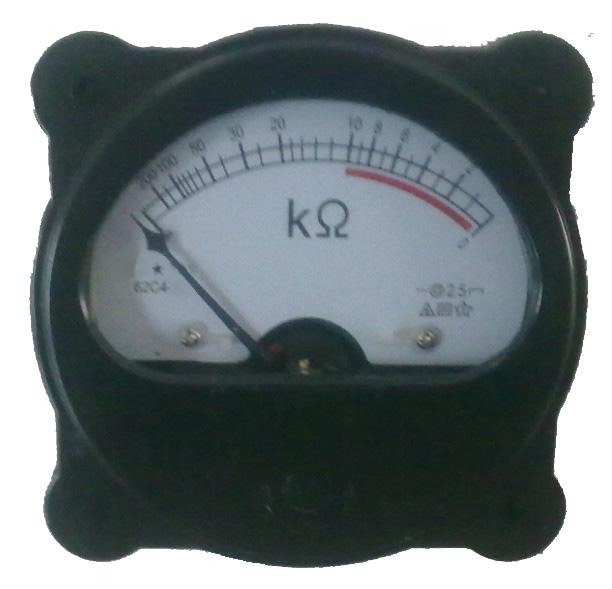

供應選擇性礦用選漏裝置

低壓選漏是為中性點不接地系統低壓配電屏選裝低壓選漏而設計的產品?？膳cJY82型檢漏繼電器配套組成低壓電網選擇性漏電保護系統。是產品，體積小、功能齊全（有選漏和漏電閉鎖功能），便于安裝。

本裝置只有一個組件盒和一只電流互感器，占用空間少。

控制電源為變壓器，電壓等級為127、220、380、660VAc，出線以16接插件為主，裝置包含組件盒、零序電流互感器、帶16插頭接線把，盒子上裝有指示燈、紅色小按鈕S1和三線端子，兩線為外接指示燈，為外接試驗按鈕（外接試驗按另接大地）；A型如有特殊要求也可用其他端子；

二．技術指標

漏電動作電阻值            660V  11KΩ±20%

                          380V  7 KΩ±20%

127V  2 KΩ±20%

漏電閉鎖動作電阻值        660V  22KΩ±20%

380V  13KΩ±20%

127V  4KΩ±20%

動作時間                  660V

380V  ≤30ms（1KΩ接地時）

127V

適用電網每相對地電容      0~1uF

控制電源                  220V，127V  50Hz

三．裝置工作原理

本裝置由一個組件盒和一只零序電流互感器組成。KDJ型低壓選漏裝置以使用16接插件為主。KDJ型低壓選漏組件組件盒內由電源變壓器T1，信號板XHB，試驗電阻R32，線路板組成。信號板XHB提供零序電壓、直流電壓、漏電閉鎖信號、主電路開關分合信號。變壓器T1原邊為660V、380V、220V，127V繞組，副邊19V雙繞組經全橋B1整流，C1、C2濾波，U1、U2穩壓形成±15V直流工作電源。U3A與R1、R4組成的比較器對零序電壓整形。U3C、R3、R2組成的比較器對零序電流信號整形，由U3B、R7、R10組成的比較器與D12、D13、D14、R8、R9、C3對零序電壓、零序電流兩信號進行積分式相位鑒別。當為故障支路時U3B輸出窄脈沖，U3D及R15、R16、D17、D19、C4、R13為單穩電路對U3B輸出的窄脈沖展寬。U4B與VR2、組成比較器對電網直流信號鑒別，當該電壓值小于定值時，輸出+14V與U3D輸出的+14V相與，推動Q1導通，并使指示燈LED1點亮，K1輸出常開（或常閉），使開關斷開；K4常開接點輸出外接指示燈。

當開關分?jǐn)鄷r，Q2無電釋放K3。K3常閉節點閉合，漏電監測電流經RX7送入電網，當有漏電故障且漏電電阻低于定值時，RX8上端電位降低，U4A與VR1、R5組成的比較器輸出+14V，并向C5、C6充電延時使D11輸出高電平，推動Q1導通，使K1有電，并使LED1點亮，使開關不能合閘。

S1為人工漏電試驗按鈕。當S1按下時，K2動作，其常開節點閉合，使試驗電阻R32把主電路與地接通，實現人為漏電試驗。S1是組件盒上的試驗按鈕，如需在開關屏上加試驗按鈕可用外接端子線線與大地間加一試驗按鈕，與組間盒上試驗按鈕S1是并聯關系。K4是為開關屏上加指示燈而增加的一個繼電器，當漏電動作時，K1、K4同時動作，K1作用于跳閘，K4閉合開關屏上加指示燈。

低壓選漏組件組件把變壓器與整流濾波更換為開關電源，并已使用16位端子為主，K1~4更名為1~4ZJ,增加5ZJ克服組件在送電時沖擊動作。

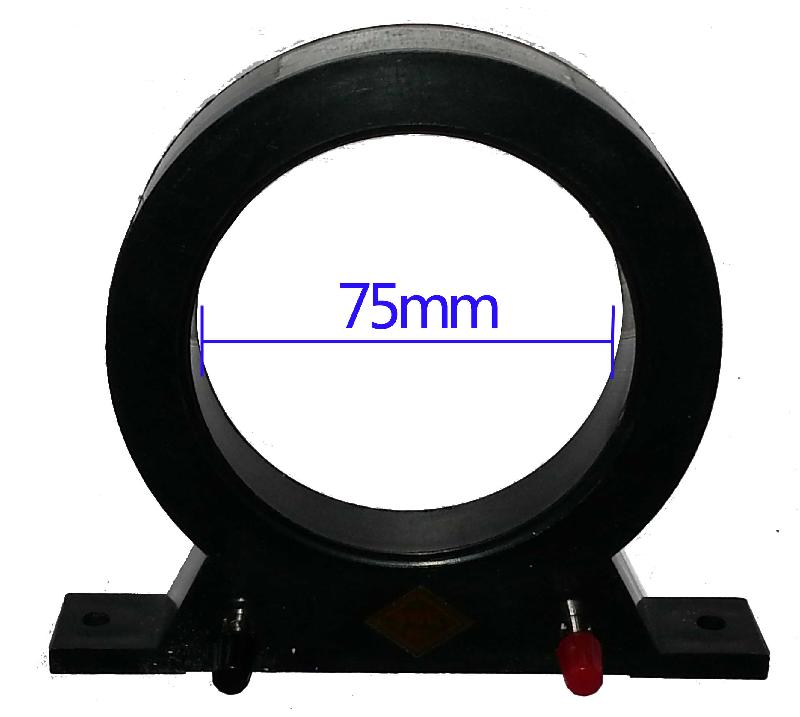

互感器安裝尺寸及組件盒安裝尺寸如圖。

如配屏廠家有特殊要求可提出，我公司按要求特殊加工。

（三）屏裝檢漏繼電器及選漏裝置的試驗

1：屏裝檢漏繼電器的試驗：

   A：屏裝檢漏繼電器只是用于中性點不接地系統電網，中性點接地電網需加隔離變壓器隔離；

   B：每個電網只允許安裝一臺檢漏繼電器，如電網中安裝有其它類型檢漏繼電器則會造成裝置誤動或不能正常工作；

 C：裝置主接地極和輔助接地極接地完好。

2：選漏裝置的試驗：

  A：選漏裝置的試驗需與檢漏裝置配合，即電網中安裝有我公司配套的檢漏繼電器：

  B：選漏裝置地線與檢漏裝置地線相連；

  C：選漏裝置接線正確無誤，尤其是電網三根電線和互感器信號線接線無誤；

  D：檢漏裝置需打在延時檔；

  F：按試驗按鈕，本裝置動作，其他支路裝置不動，檢漏繼電器不動作。
