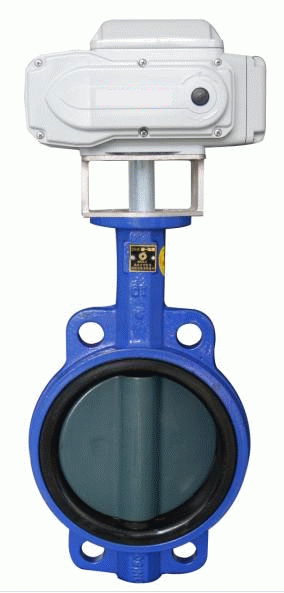

供應信號蝶閥｜調節型信號蝶閥

信號蝶閥適用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和節流設備使用。

特點

1、小型輕便，容易拆裝及維修，并可以任意位置上安裝。[1]

2、結構簡單、緊湊，90°旋轉啟閉迅速。

3、操作扭矩小，省力輕巧。

4、達到完全密封，氣體試驗泄漏為零。

5、選擇不同零部件材質，可適用多種介質。

6、流量特性趨于直線，調節性能好。

7、啟閉試驗次數多達萬次，使用壽命長。

8、凡使用閘閥、止回閥（球形截流閥）">截止閥、旋塞閥、膠管閥及隔膜閥的管路，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

工作原理

1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。

2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。

3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：

a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。

b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?/span>0°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。

天津天博流體設備有限公司集生產銷售于一體，公司主要為石油、石化、化工、冶金、電力等領域提供：線蝶閥、法蘭蝶閥、脫硫蝶閥、電動、氣動、液動蝶閥、蝶式止回閥等系列產品?；?，技術專業，產品。蝶閥產家天津天博，服務！價格！如有需要咨詢、聯系。期待與你真誠的合作!共創美好生活
