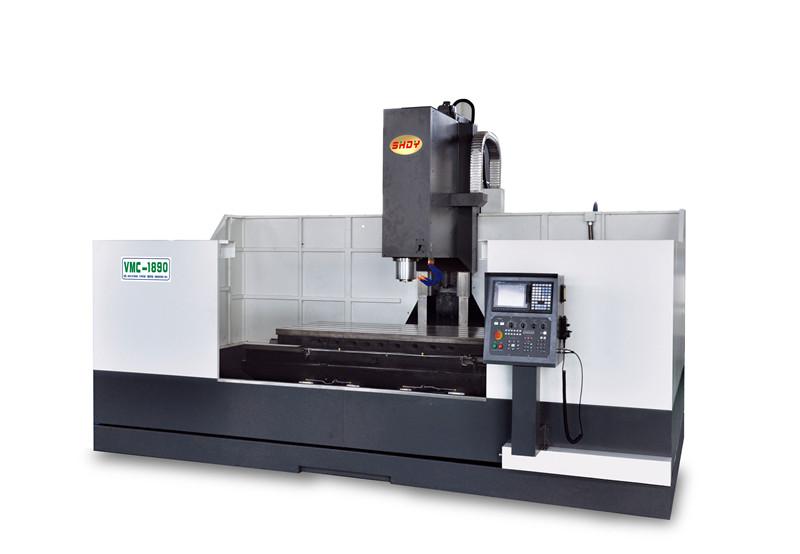

臺灣喬鴻立式加工中心

機械特性：

一、高鋼性、重切削

◆全部采用優質樹脂砂耐磨鑄件，強韌筋骨，超大立柱，寬低座，蜂巢式結構。經退火處理，應力長久不變形。

◆三軸采用鋼性的矩形導軌，可承受重切削，工作臺精密研磨，淬火處理，大大增強了表面硬度。

二、高精度

◆三軸傳動均采用臺灣C3級精密滾珠絲桿，安裝P3級軸承，確保了定位精度和重復定位精度。

◆三軸均采用日本三菱伺服馬達和主軸電機，直聯傳動，提供了強勁的動力，確保了在強大承載能力下的進給精度。

◆采用國際品牌的P3級主軸，確保了主軸的可靠性高、壽命長、噪音小、震動小、精度高的優點。

控制系統特性：

穩定性好、速度快、精度高

◆采用*的三菱數控系統，M60S系列均采用伺服驅動，確保了控制系統的穩定性高、速度快，表面光滑，
　精度高等優點，具備了制造模具應有的功能，是模具生產的選擇。

◆所有M60S系列控制器都標配備了RISC64位CPU。

◆可對應內含以太網絡和IC卡界面。

◆坐標顯示值轉換可自由切換（程序值顯示或手動插入量顯示切換）

◆標準內載波形顯示功能，工作位置座標及中心點測量功能。

◆緩沖區修正機能擴展：可對應IC卡/計算機鏈接B/DNC/記模式。

◆編輯畫面中的編輯模式，可自行切換成整頁編輯或整名編輯。

◆圖形顯示機能改進：可含有道具路徑資料，以充分顯示工作坐標及道具補償?shù)膶?shí)際位置。

◆簡易式對話程序軟件（使用APLC所開發的，Magicpro_NIMILL對話程序）。

◆可對應Windows95/98/2000NT40/ME/XP的PLC開發軟件。

●SINHONG滑動導軌系列機械規格參數表

型號/單位	VMC-1690
X軸行程	1600
Y軸行程	900
Z軸行程	680
主軸端至工作臺(mm)	160-840
主軸中心至立柱面	950
工作臺尺寸	1800*900
工作臺載重	1600
T型槽寬度	5-22
主軸錐度	BT50/190
主軸轉速	8000
主軸/電機規格	18.5
三軸/電機規格	4.54.54.5
三軸移動速度(m/min)	15/15/12
XYZ絲桿規格	5508
進給速度(mm/min)	1-10000
定位精度(mm/min)	±0.005
重復定位精度	±0.003/300
氣壓(kg/cm2)	≥6
電源KVA	50
機械重量	14500
機床外形尺寸(長寬高)	485038003500

標準配件可選控制系統 可選配件

全封閉防護罩程式說明書及操作說明書三菱系統M70 排屑機 壓板

自動潤滑系統 傳輸線 FANUC 刀庫（16-24把） 10000/12000/15000高速主軸

循環冷卻系統 水平調整螺絲及墊塊主軸冷卻系統 第四軸

石英工作燈主軸中心出水系統 自動斷電

工作狀態 熱交換器 BT40/BT50刀柄

手持電子手輪合格、保養手冊 卸刀座

工具箱及工具鐳射表、CF卡平口鉗
