供應機械用安裝對邊系統設備糾偏系統光電糾偏系統糾偏控制器

供應所有機械有安裝對邊系統設備，糾偏系統，光電糾偏系統

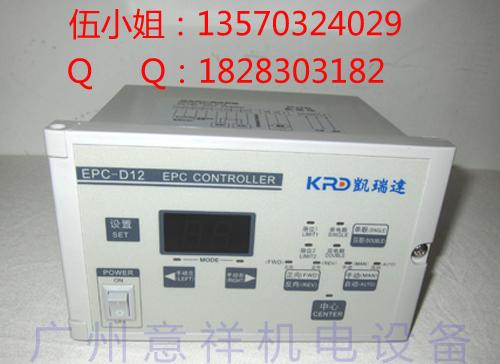

型號：NT6-RG322，NT-RG322，NT6，光電眼，EPC-D12、糾偏控制器，110TDY115D4—2、90TDY115D4—2、同步電機
全自動光電糾偏系統工作原理

伺服糾偏控制系統

液壓系統

糾偏系統（對邊系統）是對薄型軟物料在傳送過程中水平方向位置偏移進行控制的系統，具有自動檢測、自動跟蹤、自動調整等功能。能對紙張、薄膜、不干膠帶、鋁箔等物料的標志線或邊緣進行跟蹤糾偏，以保證卷繞、分切的整齊。該系統可用于輕工、紡織、印染、印刷等行業。在物料卷繞過程中，由光電傳感器檢測邊或線的位置，以拾取邊或線位置偏差信號。再將位置偏差信號傳遞給光電糾偏控制器進行邏輯運算，向機械執行機構發出控制信號，驅動機械執行機構，修正物料運行時的蛇形偏差，保證物料直線運動?？蛇x裝左、右限位開關防止系統失控。

光電糾編系統主要性能指標：

1、 對線工作：      標志線寬度不小于2mm；

2、  對邊工作：      邊標志側保持2mm以上同色度區；

3、  檢出距離：      同軸反射型光電眼（可見光）為12mm，

4、  響應時間：      光電眼響應時間為2ms，系統響應速度為50ms；

5、  糾編精度：      ±1mm;

6、  推重：      1.5T/3T可選;

光電開關的三種安裝方式
1.雙開關單邊控制
光電頭置于材料一邊。使材料邊緣處于光電傳感器二不靈敏區內。
優點：控制誤差較小，材料寬度變化時，光電頭位置可以不變。
缺點：如果邊緣破損，會強制跟蹤導致材料撕斷。材料走完，執行機構會跑到極限位置。
2.單開關單邊控制
單邊單開關控制時，光電頭置于材料一邊。使材料邊緣處于光電傳感器光斑下。
優點：控制誤差較小，調試簡單；材料寬度變化時，光電頭位置可以不變。
缺點：如果邊緣破損，會強制跟蹤導致材料撕斷；材料走完，執行機構會跑到極限位置；無平衡點，電機不停轉動。
3.雙開關雙邊控制
用兩個光電開關，分別置于材料兩邊，始終保持兩光電頭狀態相同。

糾偏系統/ 對邊系統的適用行業：印刷包裝行業、 無紡布行業、輪胎橡膠行業、紡織印染行業、瓦楞紙行業，冶金行業等多種，

質量保養一年
