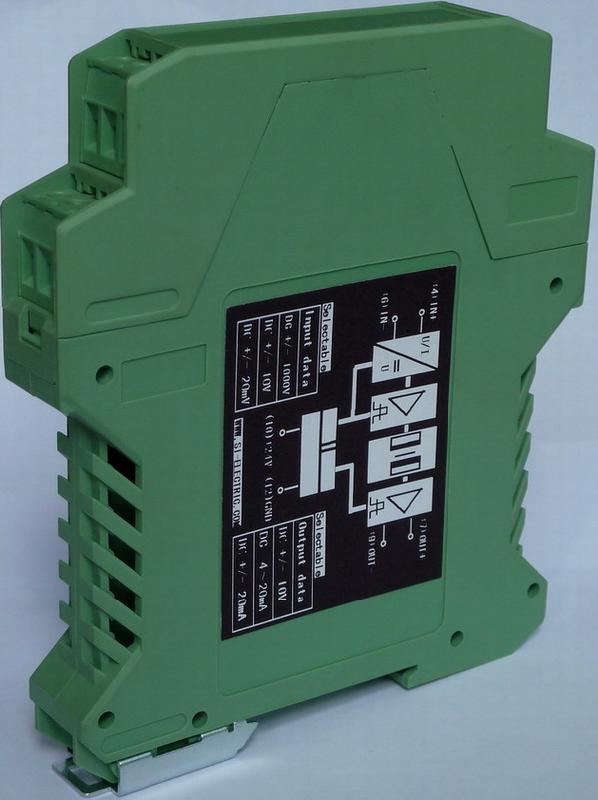

PH-33 熱電阻型信號隔離 分配器 (一入一出 一入二出)

訂貨說明

• 訂貨時請注明輸代碼
  例：輸入PT100（0℃~200℃）,輸出4～20mA，外供電源24VDC。
      隔離器型號：PH334E0D 交流供電時隔離器型號：PH334E0A
  例：輸入PT100（0℃~200℃）,輸出：第1路4～20mA，第2路4～20mA
      電源24VDC 隔離器型號：PH334EED
      交流供電時隔離器型號：PH334EEA

特點及主要技術參數

• 特點
  □電路輸入為熱電阻信號,輸出為直流電流電壓信號
  □電路設一路輸入,1路或2路輸出(只需輸出1路,電源電壓為24VDC時,
    可選用-2系列產品)
  □電路設獨立外供電源,見代碼定義"D"表示24VDC供電;"A"表示85VAC
    ～265VAC供電
  □輸入熱電阻引線必為3線接線,其中熱電阻現場接線處有兩根線并聯
    接電阻的一端,第三根線接電阻另一端
  主要技術參數
  輸入阻抗:電壓≥100kΩ, 電流型100Ω
  負載能力:電流型負載電阻≤500Ω,電壓型負載電流<5mA
  精度：±0.2%F.S
  溫度漂移系數:＜50PPM/℃
  環境溫度：-10℃～+60℃
  空氣相對濕度：小于95%,無凝露
  絕緣電阻:輸出間、輸入與輸出間、輸入輸出與電源間≥100MΩ(500VDC)
  隔離強度:輸出間、輸入與輸出間、輸入輸出與電源間1500VAC/分鐘
  電源:24VDC±10%, 或交流85VAC-265VAC兩類,訂貨需注明
  響應時間:＜10mS, 穩定時間＜0.1S
  消耗功率:電源為24VDC時，電流輸出型雙路輸出＜1.5W，單路時為1.0W
            電壓輸出型＜0.5W,交流電源時乘以1.2
  防雷防浪涌技術參數
            標稱放電電流:5kA(8/20μS波形),漏電流≤10μA
            放電電壓:線-線,線-地電壓值設30V,70V,150V,350V,四檔選擇
