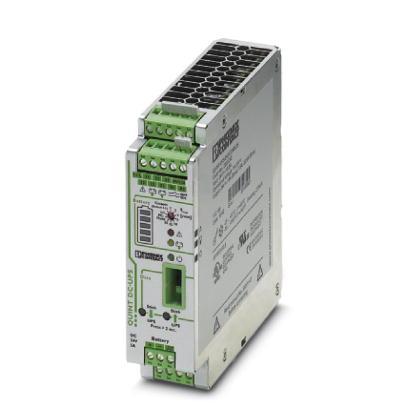

供應原裝菲尼克斯不間斷電源QUINT-UPS/24DC/24DC/1

QUINT-UPS/24DC/24DC/10產品描述
 帶IQ技術24 V/10 A的不間斷電源。不時提供充電狀態、剩余工作時間及您的電池模塊使用壽命方面的信息，從而提高系統的有效性
輸入數據 額定輸入電壓 24 V DC
DC輸入電壓范圍 18 V DC ... 30 V DC
電耗量 19 A (對大，干線操作)
 10.4 mA (無負載，干線操作)
 4 A (充電中，干線操作)
電流損耗（） 19 A (對大，干線操作)
電流消耗（空閑） 10.4 mA (無負載，干線操作)
電流損耗（充電過程） 4 A (充電中，干線操作)
緩沖時間 3 h (帶電池模塊38 )
輸出數據 額定輸出電壓 24 V DC
輸出電壓范圍 18 V DC ... 30 V DC
輸出電流 10 A (-25 °C ... 50 °C)
衰減 60 °C ... 70 °C (2.5%/K)
并連 有，最多2個帶冗余模塊的模塊
串連 否
一般數據 寬度 35 mm
高度 130 mm
深度 125 mm
備用端子寬度 123 mm
備用端子高度 130 mm
備用裝配視圖 39 mm
凈重 0.5 kg
效率 > 98 % (干線操作，帶充電電源存儲設備)
 > 98 % (電池操作)
保護等級 IP20
 III
MTBF (IEC 61709, SN 29500) > 500000 h (符合EN 29500)
環境溫度（運行） -25 °C ... 70 °C
環境溫度（存放/運輸） -40 °C ... 85 °C
允許的相對濕度（操作） ≥ 95 % (25°C，無冷凝)
安裝位置 水平DIN導軌NS35，EN60715
組裝說明 可校準： 水平 5 mm， 垂直 5 cm
電磁兼容性 符合EMC 條例2004/108/EC
抗干擾 EN 61000-6-2:2005
低壓指令 符合LV 條例2006/95/EC
標準——電氣安全 EN 60950-1/VDE 0805（SELV）
標準——電源安裝中所用的電子設備以及在電源安裝中電子設備的組裝 EN 50178/VDE 0160 (PELV)
UL認證 UL/C-UL，隸屬UL 60950
 UL，UL 508
連接數據，輸入 連接類型 可插拔螺釘連接
實心線最小橫截面 0.2 mm2
實心線橫截面 2.5 mm2
多芯線最小橫截面 0.2 mm2
多芯線橫截面 2.5 mm2
可連接導線最小橫截面AWG/kcmil 16
導線橫截面，AWG/kcmil（） 12
剝線長度 7 mm
螺紋 M4
連接數據，輸出 連接類型 可插拔螺釘連接
實心線最小橫截面 0.2 mm2
實心線橫截面 2.5 mm2
多芯線最小橫截面 0.2 mm2
多芯線橫截面 2.5 mm2
可連接導線最小橫截面AWG/kcmil 16
導線橫截面，AWG/kcmil（） 12
剝線長度 7 mm
信號輸出 信號分配 Power In OK
狀態顯示 LED 綠色
關于狀態顯示的注意事項 靜態
實心線最小橫截面 0.2 mm2
實心線橫截面 2.5 mm2
多芯線最小橫截面 0.2 mm2
多芯線橫截面 2.5 mm2
可連接導線最小橫截面AWG/kcmil 24
導線橫截面，AWG/kcmil（） 12
緊固扭矩，最小 0.5 Nm
緊固扭矩 0.6 Nm
螺紋 M4
信號分配 報警
輸出名稱 開關輸出
輸出說明 繼電器（浮地）
切換電壓 ≤ 30 V AC/DC
連續負載電流 ≤ 100 mA
狀態顯示 紅色LED
關于狀態顯示的注意事項 靜態
信號分配 電池充電
輸出名稱 開關輸出
輸出說明 繼電器（浮地）
切換電壓 ≤ 30 V AC/DC
輸出電壓 24 V
連續負載電流 ≤ 100 mA
狀態顯示 LED 柱形圖 綠色/紅色
關于狀態顯示的注意事項 動態
信號分配 電池模式
輸出名稱 開關輸出
輸出說明 繼電器（浮地）
信號類型 電池模式
切換電壓 ≤ 30 V AC/DC
輸出電壓 24 V
連續負載電流 ≤ 100 mA
狀態顯示 LED 黃色
關于狀態顯示的注意事項 靜態
