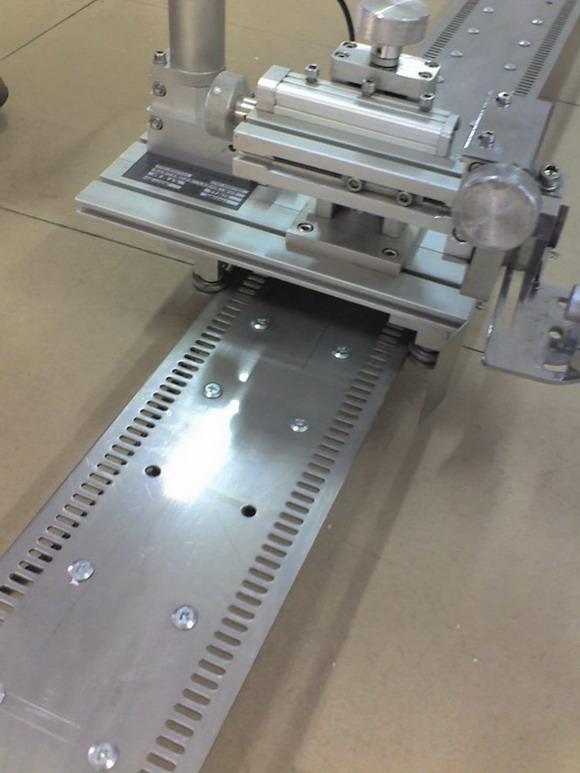

KISTLER全位置自動焊接小車 GR-28-I+GR-1CW+GR-33

一、GR-1CW小車的特點

1)       體積小、重量輕,易于移動和安裝。

2)       操作能力：齒輪齒條傳動具有很高的安全操作性能，可以前后方向及弧形軌跡行走。

3)
操作簡單：在自動控制狀態,打開焊接“啟動/停止”開關, 開始自動焊接；關閉焊接“啟動/停止”開關,焊接停止。

4)
使連續焊接成為可能(控制功能可選)有一個轉換開關。可切變控制到連續焊接功能。

5)
最小的焊接損傷：   由于采用磁力裝夾和自動焊接,使引起的焊接變形和缺陷減少。

6)
沒有經過培訓的工人也可以進行焊接工作：由于設備的小型化、輕重量以及簡單的自動焊接操作方式,可以使一個沒有經過培訓的工人比技術工人做出更好的焊接工作。

7)
減少操作工人：一個工人可同時操作3-5套設備。

8)
操作者較易觀察電弧和焊縫的焊接情況。而且在焊槍和小車之間安裝有保護銅擋板，所以小車受到的電弧的熱幅射較少，增加了使用壽命。

9)
可以焊高空焊縫（配合軌道定位），實現離地焊接。

10)    可用于一般角焊。

11)

小車的兩側都可以?shī)A持焊槍，前后行走都可以進行焊接。

二、結構和規格



型號	GR28-1+GR1CW+GR33
輸入電壓	AC220V –DC24V
GR1CW小車行走速度	50～600 mm/min
GR1CW小車凈重	5.5 kg
額定功率	30 W
單組磁座吸附力	45 kg
焊槍調解范圍	上/下,左/右60 mm
焊槍調整角度	0～360°
外形尺寸 (mm)	230 x 180 x 150
最小行車寬度	300 mm

三、焊接擺動器GR-33技術規格

擺動器型號	GR-33
擺動速度	MAX.200 周/分
擺動角度	0～35°
擺動器凈重	1.2 kg
負載	4 kg
工作電源	DC 24V
輸出功率	25 W
外形尺寸	215 x 180 x90 mm
焊接工位	全位置

四、 焊接擺動器概述

(1)概述

高度的電機、傳感器及邏輯控制器使焊槍能夠往復運動。同時對擺動兩端及中心點駐留時間進行控制，配合縱向行走，焊縫性能、外觀趨于無缺。控制器允許操作者調節器擺動速度以及擺動兩端，擺動中心各自駐留時間，送絲機電源的接通是自動進行的。

(2)控制功能

“OSCILLATOR
OFF”擺動停止功能：凌駕于其他所有控制之上，一旦啟動，正反饋斷開，信號將加到電機上，使電機突然停止，在這種狀態下，將不允許電機有其他任何動作。

“A
DWELLS”和“C DWELLS”擺動駐留端點：此旋轉用于設定擺動頭在擺動端點駐留時間的長短（因?yàn)閿[動頭可以在任何實際平面工作，怎樣定義擺動左右端沒有關系，所以借助于符號表示以區別所指擺動端）通過位于電路板底部的置位開關，可以分別編程調節增幅，時間駐留數值顯示在鄰近可調旋鈕的LED顯示器上。

   “B DWELLS”擺動駐留中心：此旋鈕開關用于設定擺動頭在擺中心駐留時間的長短，通過位于電路板底部的置位開關，可以分別編程調節增幅，可編程增幅見本手冊后面的“時間駐留型式”表，時間駐留數值顯示在鄰近可調旋鈕的LED顯示器上。

   “ OSC
SPEED”擺動速度：旋轉此電位器可以調整擺動速度,順時針擺速增加,逆時針擺速減小,擺動速度由該電位器和裝在一塊電路板上的電位器聯合得到,控制板上的電位器的能達到的速度由電路板電位器設定。例如:如果電路板電位器置于一半,

那么控制面板上電位器所能達到的擺動速度約為94周/分鐘,此時位于面板上的電位器的靈敏度增加,調整精度更高。

   擺動方式選擇開關位于梯形位置時,允許擺動端點駐留和擺動中心駐留，小車連續行走; 擺動方式選擇開關位三角形位置時, 禁止擺動凋點駐留和擺動中心駐留，小車連續行走; 擺動方式選擇開關位于矩形位置時,允許擺動端點駐留和擺動中心駐留，小車只在擺動駐留時間內行走，是間斷行走。

   將擺動控制器“ON/OFF”開關撥至“ON”,擺動頭將開始擺。檢查焊接控制開關“ON/OFF”和GR-28小車行走控制開關“RUN/OFF/AUTO”的位置是否正確,以免產生預料之外的焊接電弧以及小車的行走。通過調整“擺動速度”電位器可以設定所需的擺動速度。因?yàn)?span>,擺速高時擺動達到完全停止所需的時間要比擺速低時所需的時間略多,所以可在擺動頭上不同擺速下微調擺動中心和擺動端點的駐留位置（擺幅），在自動工作期間,所有這些都可以方便地進行微調。

  注:距離擺動中心點(15.2cm)處負載(80kg.cm)下的推薦實際擺速范圍是0-160周/分鐘。

五、 標準配置

項目	GR-28-1+GR-1CW組成內容	數量
1.	GR-28-1 分離式控制盒（帶磁性座）	1臺
2.	GR-1CW 小車	1臺

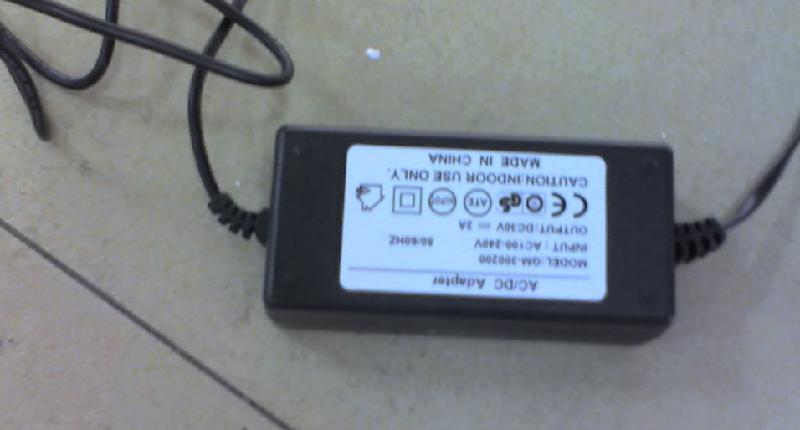

3.	DC 24V 電源箱(AC220V—DC24V)	1件
4.	GR-33 擺動頭	1件
5.	電源線 3米	1件
6.	中途電源線  20米	1件
7.	開關線  5米	1件
8.	操作手冊	1件
9.	1050 槍位調節器	1件
10.	0538 焊槍夾	1件
11.	1080 軌道 1.85 米/條	按要求
12.	軌道座：1082 or 2006
	1082 真空座，2個吸盤+支架/組	按要求
	2006 磁座，2個吸盤+支架/組	按要求
	每1.85米軌道5至10組軌道座，根據應用情況而定。

六、小車操作面板

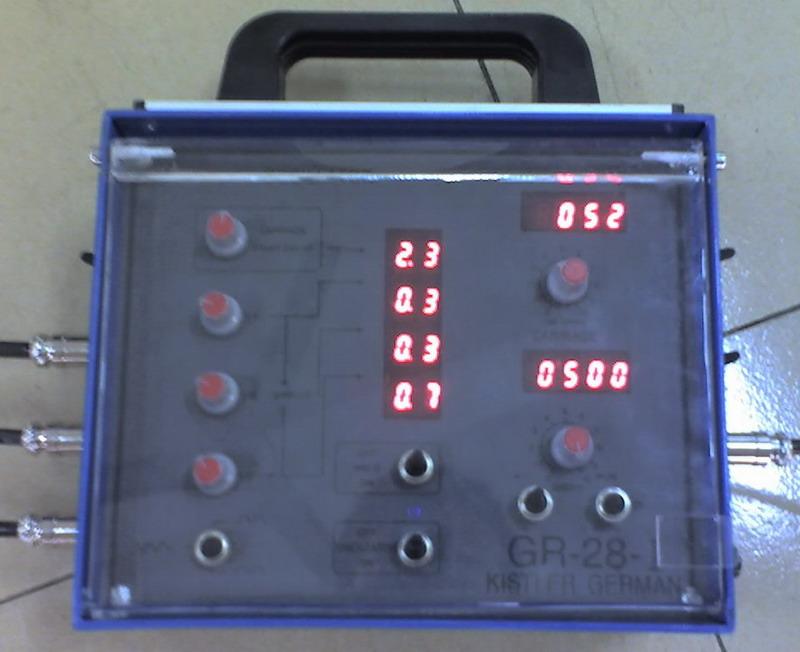

圖1



N1:
小車延遲啟動時間控制。

N2:
擺動左停頓時間控制。

N3:
擺動中停頓時間控制。

N4:
擺動右停頓時間控制。

N5:
行走方式選擇。

N6:
擺動速度控制。

N7:
延遲啟動時間顯示。

N8:
焊槍狀態打開/焊接/關閉選擇。

N9:
擺動器打開/擺動/關閉選擇。

N10: 小車速度顯示。

N11: 小車速度控制。

N12: 小車行走方向選擇。

N13: 小車行走狀態行走/關閉/自動選擇。

N14: 小車電源開關。

N15: 系統啟動總開關（聯動開關）

N16: 控制GR1小車開關（此開關打到ON時小車主體不走，此時小車可控制外部GR1小車，打到OFF時，小車主體行走。）

X1：電源插頭。

X2：槍開關控制線。

X3：搖擺器控制插。

X4：外部GR1小車驅動插。

F： 小車電源保險。
