供應伺服電機原理/伺服電機接線圖

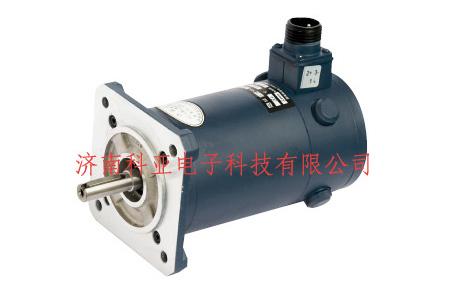

SZD系列稀土永磁直流伺服電機--85機座號

24--220v，0.8--2.63N.m，1000--3000轉/分鐘，可另配編碼器、制動器、測速發電機

一、概述
      該系列直流伺服電機是采用，具有水平的產品，結合了普通直流電機連續運行性

      與伺服電機高精度控制性，能與各種直流電源匹配，廣泛應用于數控設備、印刷、切紙、包裝機械、

      線材加工機械、塑料橡膠機械、紡織印染機械、測試測繪儀器、電子拉力試驗及、雷達跟蹤、健身器

      材、汽車、電動車輛及機器人等多方面領域。直流伺服電機同軸可配裝測速發電機（CF）、脈沖編

      碼器（MB）、制動器（ZD）、冷卻風扇（F）等。同時，本公司還提供相適配的直流調速裝置和直

      流伺服驅動器。

二、產品特點
      直流伺服電機特點：高轉矩/慣量比，動態響應快；調速范圍寬，低速脈動小；低速轉矩大，連續運

      行穩定及過載能力強；節能；體積小，重量輕；多種靈活安裝方式；結構簡單，維修方便；工

      藝穩定，產品一致性好；噪音振動小，使用壽命長；IP44的防護等級，可按用戶要求提供更高要求

      的防護等級；采用F級絕緣結構，從而提高電機使用壽命，增加了電機可靠性。
三、使用環境
       工業級
       1、海拔不超過1000米。
       2、環境空氣溫度隨季節而變化，但不超過+40℃。環境空氣溫度為+5℃。
       3、最濕月月平均相對濕度為90%，同時該月月平均溫度不高于25℃。
       軍品級
       1、海拔不超過5500米。
       2、環境空氣溫度：工作：-40℃~+55℃；貯存：-55℃~+70℃。
       3、相對濕度：（95±3）%。

四、參數表

 備注：其它等級電壓和轉速可訂做。

五、安裝尺寸

說明：

1、MB-脈沖編碼器   2、ZD-制動器    3、CF-測速發電機   4、F-冷卻風扇
