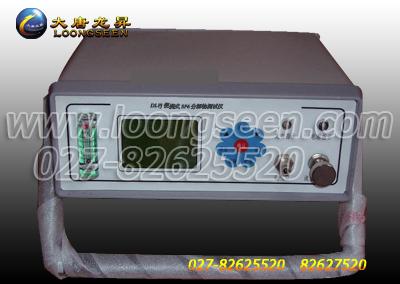

供應GIS-TGIS開關無局放耐壓試驗裝置耐壓試驗裝置

　　GIS-T GIS開關無局放耐壓試驗裝置是武漢大唐龍昇電氣有限公司隨國內電氣行業不斷發展而研發生產的新型高壓無局放耐壓試驗裝置。
    隨著我國電力行業的發展，電網的電壓等級越來越高，現在已達到1000KV電壓等級以上。電力發電、輸變電、供電及電力設備生產企業對試驗設備的電壓等級要求也越來越高， 對試驗設備的容量要求也越來越大，而原有的試驗設備已難滿足現在電力企業的需要，我公司根據市場的實際需求，于今年研制成了針對GIS電力設備試驗的高電壓大容量充氣式無局放高壓組合電器試驗設備（GIS-T）。填補了我國在GIS領域無高壓試驗設備生產能力的空白。
    適用于GIS變電所、GIS電力設備生產廠家、盆式絕緣子等生產廠家。

產品用途
1、  GIS工頻交流耐壓試驗
2、  GIS局部放電測量試驗
3、  互感器、套管等交流耐壓試驗及局部放電測量試驗
4、  斷路器、開關等交流耐壓試驗
5、  其他大容量、高電壓試品的交流耐壓試驗及局部放電試驗
6、  在該設備上增加一個高壓套管接口就能將高壓引出，可對傳統的高壓電器進行各種高壓試驗

GIS無局放耐壓裝置、GIS工頻耐壓局部放電檢測裝置、GIS工頻耐壓及局放測試系統



1) 體積小、重量輕，適合現場使用；
2) 安全可靠性高；
3) 適用范圍廣；
4) 操作簡潔方便；
5) 試驗電壓高、局放干擾小：額定電壓下3pc

工作原理：
　　GIS-T GIS無局放耐壓試驗裝置是將高壓升壓、高壓測量、高壓耦合電容器以及高壓互感器標準等高壓試驗所需部件集成在一個全密封的空間中。
    高電壓的產生有以下兩種方式即：一是利用電抗器的電感與被試品電容實現電壓諧振，在被試品上獲得高電壓、大電流；
                                  二是用高壓變壓器直接產生所需的高電壓。不管采用哪種方式產生的高壓都是密封在一個具有很好密封和密封的容器中，當進行高壓試驗特別是進行無局放試驗時沒有外界的干擾，試驗效果能與密封室中的效果比美。
    由于高電壓全密封在一個密封的空間中，外界人體所能接觸的部件均為地電位，所以不會發生人體碰到高壓的危險，這種高壓試驗設備也是最安全的一種高壓試驗設備。
    是當前高電壓試驗的一種全新的方法與潮流，此產品在國外經濟發達地區已經得得廣泛的應用，而我國在這方面還正處于起步階段。



裝置配置組成：
1.基本配置：GIS-T高壓發生器、OWF高壓耦合電容器、FRC高壓分壓器、DLTC控制臺、DLDK低壓補償電抗器、DLJF-2000局部放電測試儀、DLBX變頻電源。
2.可選配置：高精度電壓互感器、三相試驗轉換開關和不同廠家盆式絕緣子的對接接口以及試驗所用的一切工裝。
型號命名：GIS-T-容量(KVA)/電壓(KV)

系統整體技術指標：

1、裝置電壓等級：100kV、200kV、250kV、300kV、500kV、750kV、1000kV
2、裝置容量：50-2000kVA
3、高壓發生方式：高壓變壓器升壓和串聯諧振(工頻、變頻)所有升壓方式均為一級升壓無需串級升壓
4、阻抗電壓：5%
5、溫升：額定電流運行60分鐘其溫升不大于65k(50Hz)
6、工作環境溫度范圍：-10℃～45℃；
7、系統工作環境濕度范圍：≤90%RH  不結露；
8、系統工作地海拔：≤1000m；
9、系統輸入電源：0.35-10kV；
10、系統輸出頻率：50Hz；
11、試驗電壓測量精度：1級；
12、試驗電壓測量偏差：1%×讀數+0.1%×量程；
13、系統輸出波形：為正弦波，波形畸變率≤0.5%；
14、系統整體在額定電壓下局放量小于3pC；
15、允許運行時間
成套裝置，在額定容量的額定電壓下，從環境溫度開始，允許連續運行22min(10min(319kV，額定電流輸出)+2 min (600kV)(試驗時間)+10min (342kV，額定電流輸出)+rest time 2h)。如用戶或系統有特殊要求，可按協議要求設計。各部件的溫升不超過各自標準的規定。
