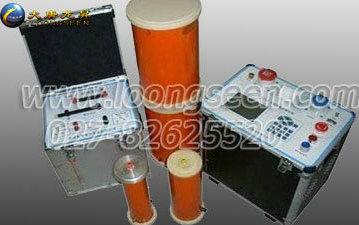

供應DLBX-A變電站電器設備DLBX-A變電站電器設備

DLBX-A變電站電器設備交流變頻串聯諧振耐壓裝置簡述：
1、設計目標：專門針對110KV及以下變電站一次電氣設備交流耐壓試驗設計制造。
2、適用范圍：滿足變壓器、GIS系統、SF6開關、電纜、套管等設備交流耐壓試驗；既滿足高電壓、低電流的設備試驗條件要求，也滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。
3、適用群體：是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓試驗助手。
4、主要配置：主要由DLBX變頻控制電源、DLJL激勵變壓器、DLDK電抗器、FRC電容分壓器組成。其中變頻控制電源采用進口的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了的IPM模塊，確保儀器穩定和安全。



   串聯變頻諧振耐壓、并聯變頻諧振耐壓、變頻諧振耐壓、調頻諧振耐壓、變頻諧振耐壓裝置、變頻諧振變壓器、變頻諧振耐壓試驗、變頻交流耐壓試驗



1、體積小、重量輕、外形美觀；額定負載時溫升?。?br /> 2、干式環氧澆注，機械強度高，絕緣性能好，可靠性高；
3、容量裕度大；輸出波形好；穩定性高；多種工作模式，操作方便；
4、多種試驗?zāi)Ｊ剑褐С? 自動調諧＋手動調壓、自動調諧＋自動調壓、手動調諧＋手動調壓等試驗?zāi)Ｊ剑?br /> 5、自動調諧功能強大：30Hz到300Hz自動掃頻，顯示掃頻曲線；找到大致諧振點后，以0.01Hz分辨率進行細掃頻率，準確鎖定諧振頻率；
6、配置靈活：可選配不同類型電抗器，滿足不同試品要求，實現一機多用，；
7、保護功能完善：具備零位保護、過壓保護、過流保護、閃絡保護等功能。
8、現場取電方便：采用220V或380V單相電源。



系統主要技術指標：
1、額定輸出電壓： 0~500kV（AC有效值）及其以下
2、輸 出 頻 率 ： 20~300Hz
3、諧振電壓波形： 純正弦波，波形畸變率<1.0%
4、試驗容量： 1000kVA及其以下
5、工  作  制  ： 滿功率輸出下，一次連續工作時間60mins
6、品 質 因 數 ： 30~90
7、頻率調節靈敏度： 0.1Hz，不穩定度<0.05%
8、工 作 電 源 ： 380/220V±15%/50Hz±5%
