一、主題內容與適用范圍


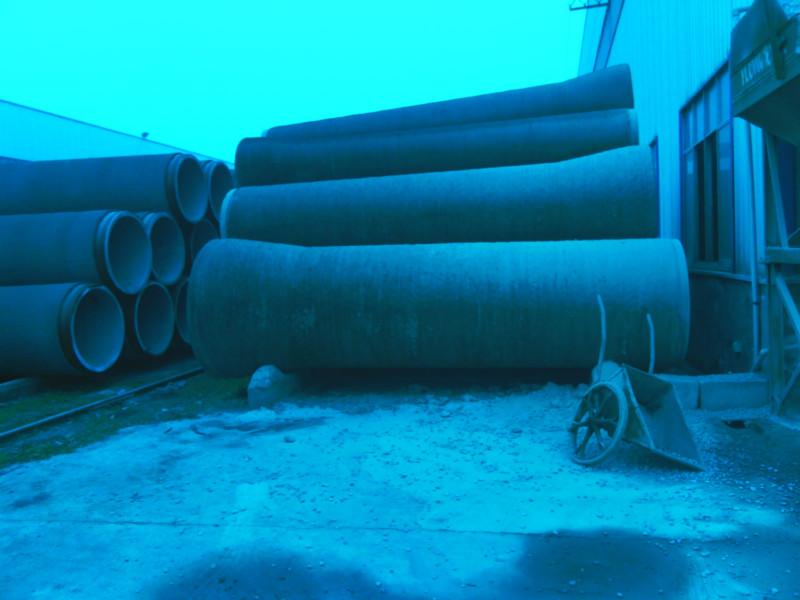

本標準規定了混凝土和鋼筋混凝土排水管的產品分類、技術要求、檢驗方法、檢驗規則和標志、包裝、運輸、貯存。

本標準適用于離心、懸輥、立式震動成型的混凝土客和鋼筋混凝土管以及立式擠壓成型的混凝土管。

本標準適用于雨水、污水、引水及農田排灌等重力管道的管子。凡有內壓或耐腐蝕要求用的排水管，由供需雙方另行商定。

二、引用標準


GB 175 硅酸鹽水泥、普通硅酸鹽水泥

GB 199 快硬硅酸鹽水泥

GB 343 一般用途低碳鋼絲

GB 701 普通低碳鋼熱軋圓盤條

GB 748 抗鹽硅酸鹽水泥

GB 1344 礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥及粉煤灰硅酸鹽水泥

GB 11837 混凝土管用混凝土抗壓強度試驗方法

GB J 204 鋼筋混凝土工程施工及驗收規范

JG J 52 普通混凝土用砂質量標準及試驗方法

JG J 53 普通混凝土用碎石或卵石質量標準及試驗方法

三、產品分類


31 產品按名稱、尺寸(直徑×長度)、荷載、標準編號順序進行標記。

示例：公稱內徑為300mm的Ⅰ級混凝土管，其標記如下：
C 300×1000—Ⅰ—GB 11836

公稱內徑為500mm的Ⅱ級鋼筋混凝土管，其標記如下：
RC 500×2000—Ⅱ—GB 11836

32 混凝土管和鋼筋混凝土管按其規格、尺寸和外壓荷載系列分為Ⅰ級和Ⅱ級，列入表1、表2。

33 按管子接口型式分為：套環式、企口式、承插式三種。按管子接口采用的密封材料分為剛性接口和柔性接口兩種。柔性接口膠圈或用于頂管施工的管子接口尺寸，由供需雙方商定。

表1 混凝土管規格尺寸及外壓荷載系列表

________________________________________________________________________________

公稱內徑 最小長度 Ⅰ 級 管 Ⅱ 級 管

D0 L 最小厚度h 破壞荷載Pp 最小厚度h 破壞荷載Pp

mm mm mm KN/m mm KN/m

100 19 115 25 189

150 19 81 25 135

200 22 83 27 122

250 25 86 33 146

300 1000 30 103 40 178

350 35 120 45 194

400 40 137 47 187

450 45 155 50 189

500 50 172 55 206

600 60 206 65 240

________________________________________________________________________________

注：經供需雙方協議，也可生產其他規格尺寸或按工程設計要求的外壓荷載的混凝土管。

表2 鋼筋混凝土管規格尺寸及外壓荷載系列表

________________________________________________________________________________

公稱內徑 最小長度 Ⅰ 級 管 Ⅱ 級 管

D0 L 最小厚度 荷 載 最小厚度 荷 載

h 裂縫Pc 破壞Pp h 裂縫Pc 破壞Pp

mm mm mm KN/m KN/m mm KN/m KN/m

300 30 15 23 30 19 29

400 35 17 26 40 27 41

500 42 21 32 50 32 48

600 50 25 37.5 60 40 60

700 55 28 42 70 47 71

800 65 33 50 80 54 81

900 70 37 56 90 61 92

1000 75 40 60 100 69 100

1100 85 44 66 110 74 110

1200 2000 90 48 72 120 81 120

1350 105 55 83 135 90 140

1500 115 60 90 150 99 150

1650 125 66 99 165 110 170

1800 140 72 110 180 120 180

2000 155 80 120 200 134 200

2200 175 84 130 220 145 220

2400 185 90 140 240 152 230

_______________________________________________________________________________

注：以供需雙方協議，也可生產共他規格尺寸或按工程設計要求的外壓荷載的鋼筋混凝土管。

331 套環式接口如圖1，Ⅰ級鋼筋混凝土管套環尺寸見表3，Ⅱ級鋼筋混凝土管套環尺寸另行商定。

表3 鋼筋混凝土管套環尺寸 mm

________________________________________________________________________________

管子公稱內徑 套 環

D0 內徑(DT) 最小厚度hT 最小長度LT 填縫寬度b

300 390 35 150 15

400 500 42 150 15

500 614 50 200 15

600 730 55 200 15

700 840 65 200 15

800 960 70 200 15

900 1076 75 200 18

1000 1186 85 250 18

1100 1306 90 250 18

1200 1416 105 250 18

1350 1604 115 250 22

1500 1774 125 250 22

________________________________________________________________________________

332 企口式接口如圖2，Ⅰ級和Ⅱ級鋼筋混凝土管企口尺寸見表4。

表4 企口尺寸 mm

________________________________________________________________________________

Ⅰ 級 管 Ⅱ 級 管

最小 企 口 尺 寸 最小 企 口 尺 寸

厚度 長度 深度 斜坡投影 厚度 長度 深度 斜坡投

管子公稱內徑 h 長度 h 影長

D0 度

L1 L2 m1 m2 s1 s2 L1 L2 m1 m2 s1 s2

1100 85 40 30 43 30 10 7 110 40 30 62 36 10 7

1200 90 40 30 45 33 10 7 120 40 30 67 41 10 7

1350 105 40 30 53 40 10 7 135 40 30 75 48 10 7

1500 115 45 35 58 42 15 10 150 45 35 85 50 15 10

1650 125 45 35 63 47 15 10 165 45 35 93 57 15 10

1800 140 45 35 70 55 15 10 180 45 35 100 65 15 10

2000 155 50 50 78 57 20 15 200 50 40 112 68 20 15

2200 175 50 40 88 67 20 15 220 50 40 122 78 20 15

2400 185 50 40 93 72 20 15 240 50 40 132 88 20 15

________________________________________________________________________________

　3.3.3 承插式接口分為甲型與乙型接口兩種。
3.3.3.1 甲型接口是剛性接口，型式如圖3，Ⅰ級混凝土管接口尺寸另行商定。Ⅱ級混凝土管接口尺寸見表5。

表5 混凝土管承插式甲型接口 mm

________________________________________________________________________________

公稱內徑 管子厚度 管子外徑 有效長度 承 口 尺 寸

D0 h Dw L D1 D2 D3 L1 L2 L3

100 25 150 212 162 154 50 50 38

150 25 200 262 212 204 60 65 38

200 27 254 322 268 260 60 65 38

250 33 316 1000 398 332 322 60 65 38

300 40 380 476 396 386 70 73 43

350 45 440 546 456 446 70 73 43

400 47 494 604 510 500 70 73 43

450 50 550 666 566 556 70 73 43

500 55 610 1200 738 628 616 80 80 50

600 65 730 1200 878 748 736 80 80 50

_______________________________________________________________________________

　3.3.3.2 乙型接口是柔性接口，用橡膠圈密封，其型式如圖4。Ⅰ級鋼筋混凝土管接口尺寸見表6；Ⅱ級鋼筋混凝土管接口尺寸另行商定。

表6 承插式乙型接口尺寸 mm

________________________________________________________________________________

承 口 插 口

公稱 承口 外導坡 工作面 內導坡 細部尺寸 止膠臺 工作直徑

內徑 外徑 直 徑 直 徑 直 徑 外 徑

D0 D1 D2 D3 D4 L1 L2 L3 L4 D5 D6 D6′

　300 484 404 384 354 50 376 360 352

400 604 514 494 464 50 486 470 462

500 728 628 608 578 50 600 584 576

600 854 744 724 694 50 716 700 692

700 974 854 834 804 55 826 810 802

800 1104 974 954 924 15 55 30 10 946 930 922

900 1126 1086 1066 1034 55 1058 1040 1032

1000 1346 1196 1176 1144 55 1168 1150 1142

1100 1486 1316 1296 1266 60 1288 1270 1262

1200 1616 1426 1406 1376 60 1398 1380 1372

1350 1818 1608 1588 1556 60 1580 1560 1552

1500 2008 1776 1758 1726 60 1750 1730 1722

________________________________________________________________________________

四、技術要求


41 原材料

原材料應符合附錄A的要求。

42 構造要求
　4.2.1 混凝土強度

離心、懸輥、立式振動成型的管子，其管壁混凝土28d抗壓強度不得低于30MPa，立式擠壓成型的管子，以達到外壓試驗荷載的前提下，其管壁混凝土28d抗壓強度不得低于20MPa。

產品出廠強度均不得低于設計強度的80%。

　4.2.2 鋼筋骨架
4.2.2.1 環筋的內、外混凝土保持層最小厚度，當壁厚小于30mm時，應不小于12mm；當壁厚大于30mm或小于100mm時，應不小于15mm；當壁厚大于100mm時，應不小于20mm。
4.2.2.2 環向鋼筋接頭采用手工綁扎或電弧焊接，必須符合GB J 204中有關鋼筋的焊接和綁軋的規定。
4.2.2.3 鋼筋骨架的環向鋼筋間距不得大于150mm，并不得大于壁厚的3倍，鋼筋直徑不得小于23mm，兩端的環向鋼筋應密纏1～2圈；鋼筋骨架的縱向鋼筋直徑不得小于2.3mm，根數不得小于6根。手工綁扎骨架的縱向鋼筋間距不得大于300mm；焊接骨架的縱向鋼筋間距不得大于400mm。

43 外觀質量
　4.3.1 管子內、外表面應光潔平整，無蜂窩、塌落、露筋、空鼓。
　4.3.2 混凝土管不允許有裂縫；鋼筋混凝土管外表面不允許有裂縫，管內壁裂縫寬度不得超過0.05mm。表面的龜裂和砂漿層的干縮裂縫不在此限。
　4.3.3 合縫處不應漏漿。
　4.3.4 有下列情況的管子，允許修補：
4.3.4.1 塌落面積不超過管內表面積的1/20，并沒有露出環向鋼筋；
4.3.4.2 外表面凹深不超過5mm；粘皮深度不超過壁厚的1/5，其值不超過10mm；粘皮、蜂窩、麻面的總面積不超過外表面積的1/20，每塊面積不超過100cm[2]；
4.3.4.3 合縫漏漿深度不超過管壁厚度的1/3，長度不超過管長的1/3。
4.3.4.4 端面碰傷縱向深度不超過100mm，環向長度限值不得超過表7規定。

表7 端面碰傷長度限值 mm

________________________________________________________________________________

公稱內徑D0 碰傷長度限值

100～200 40～45

300～500 50～60

600～900 85～105

1000～1500 110～120

1600～2400

________________________________________________________________________________

44 尺寸與尺寸偏差
　4.4.1 尺寸
產品外形尺寸應符合本標準要求，或按設計圖紙制造。
　4.4.2 尺寸偏差
4.4.2.1 套環接口的混凝土管和鋼筋混凝土管及套環尺寸允許偏差見圖1、表8。

表8 管子及套環尺寸允許偏差 mm

_______________________________________________________________________________

管 子 尺 寸 偏 差 套 環 尺 寸偏 差

公稱內徑 產品等級 內徑 厚度 長度 內 徑 厚 度 長 度

D0 D0 h L DT hT LT

優等品 ±4 +4 +15 ±4 +4 ±10

-2 -10 -2

300～900 一等品 +5 +5 +18 +5 +5 ±12

-4 -3 -12 -4 -3

合格品 +6 +6 +20 +6 +6 ±14

-5 -4 -14 -5 -4

優等品 ±6 +6 +15 ±6 +6 ±10

-3 -10 -3

一等品 ±7 +7 +18 ±7 +7 ±12

-4 -12 -4

1000～1500 合格品 ±8 +8 +20 ±8 +8 ±14

-5 -14 -5

_______________________________________________________________________________

4.4.2.2 企口接口鋼筋混凝土管及企口尺寸允許偏差見圖2、表9。


表9 管子及企口尺寸允許偏差 mm

_______________________________________________________________________________

管 子 尺 寸 偏 差 企 口 尺 寸偏 差

公稱內徑 產品等級 內徑 厚度 長度 企口長度 企口深度

D0 D0 h L L1 L2 m1+s2 m2+s2

優等品 ±6 +6 +15 ±2 ±2 ±2 ±2

-3 -10

1000～1500 一等品 +7 +7 +18 ±3 ±3 ±3 ±3

-3 -12

合格品 ±8 +8 +20 ±4 ±4 ±4 ±4

-4 -14

優等品 ±6 +6 +15 ±3　±3 ±2 ±2

-3 -10

1650～1800 一等品 +8 +8 +18 ±4 ±4 ±3 ±3

-4 -12

合格品 ±10 +10 +20 ±5 ±5 ±4 ±4

-5 -14


優等品 ±6 +6 +15 ±4 ±4 ±2 ±2

-3 -10

2000～2400 一等品 +8 +8 +18 ±5 ±5 ±3 ±3

-4 -12

合格品 ±10 +10 +20 ±6 ±6 ±4 ±4

-5 -14

_______________________________________________________________________________

4.4.2.3 承插式混凝土管及甲型接口尺寸允許偏差見圖3、表10。

表10 管子及企口尺寸允許偏差 mm

_______________________________________________________________________________

管 子 尺 寸 偏 差 承插口尺偏差

公稱內徑 產品等級 內徑 厚度 長度 插口外徑 承口內徑 承口長度

D0 D0 h L DW D3 L3

優等品 ±5 ±1.5 0 ±3 ±3 ±5

-12.5

100～300 一等品 ±6 ±2 0 +3 +5 ±6

-4 -4 +4

合格品 ±7 ±4 0 +3 +8 ±7

-15 -5 +5

優等品 ±6 ±3 0 ±4　 ±4 ±5

-12.5

350～450 一等品 ±7 ±4 0 +4 +6 ±6

-14 -5 -5

合格品 ±8 ±5 0 +4 +10 ±7

-15 -6 -6

優等品 ±8 ±3 0 ±4 ±4 ±5

-12.5

500～600 一等品 +8.5 ±4 0 +4 +6 ±6

-14 -5 -5

合格品 ±8 ±6 0 +4 +10 ±7

-15 -6 -6

_______________________________________________________________________________

　4.2.4 承插式鋼筋混凝土管乙型接口尺寸允許偏差見圖4、表11。

表11 承插式鋼筋混凝土管及乙型接口尺寸允許偏差 mm

_______________________________________________________________________________

公稱內徑 管 子 承 口 插 口

產品等級 內徑 厚度 長度 工作面 工作面 止膠臺

D0 D0 h L 直徑 長度 直 徑 長度 外徑

D3 L2 D6及D6′ D5

優等品 ±4 +4 +15

-2 -10 ±1 ±3 ±1 ±2 ±1

一等品 ±5 +5 +18 +4

-3 -12 ±15 -3 ±1 ±3 ±2

300～900 合格品 ±6 +6 +20 ±2 +5

-3 -14 -3 ±1 ±3 ±2

優等品 ±6 +6 +15 ±1 ±3 ±1 ±2 ±1

-3 -10

一等品 ±7 +7 +18 ±15 +4

-3 -12 -3 ±1 ±3 ±2

1000～1500 合格品 ±8 +8 +20 ±2 +5

-4 -14 -3 ±1 ±3 ±2

________________________________________________________________________________

4.4.2.5 端面傾斜和彎曲度允許偏差，見表12。

表12 端面傾斜和彎曲度允許偏差

________________________________________________________________________________

公稱內徑 D0mm 產品等級 端面傾斜度，% 彎曲度，%

優等品 1 01

100～2400 一等品 15 02

合格品 2 03

________________________________________________________________________________

注：①端面傾斜度按外徑的百分比計算；
　?、趶澢劝垂茏娱L(zhǎng)度的百分比計算。

45 物理力學性能

　4.5.1 外壓荷載
管子外壓試驗荷載應不低于表1及表2的規定。
　4.5.2 內水壓
4.5.2.1 產品在進行內水壓試驗時，在規定的試驗壓力下允許有潮片，但不得有水珠流淌；各等級品的檢驗要求見表13。
4.5.2.2 雨水管及套環無特殊要求時，可不作內水壓試驗。

表13 各類管的內水壓檢驗壓力

________________________________________________________________________________

名 稱 內水壓檢 檢驗要求

產品等級 驗壓力 優等品 一等品 合格品

管類別 MPa


混凝土管 Ⅰ級 002 潮片面積 潮片面積小于

Ⅱ級 004 完好：無潮片 小于總表 總表面積的5%

鋼筋混凝土管 Ⅰ級 006 面積的2%

Ⅱ級 010

________________________________________________________________________________

　4.5.3 吸水率
立式擠壓成型的管子，其吸水率不得超過9%；其他成型工藝制作的管子，其吸水率不得超過6%。


五、檢驗方法


51 外觀尺寸
　5.1.1 長度、內徑、厚度用精度為005mm的游標卡或精度為05mm的鋼尺以及其他儀器測量。
　5.1.2 彎曲度用專門的直角偏差測量?jī)x或用拉線與直尺測量。
　5.1.3 端部?jī)A斜用特制的直角尺測量。
　5.1.4 合縫漏漿深度用縫隙深度測定儀測量。
　5.1.5 裂縫寬度用不小于20倍讀數放大鏡測量。

52 物理力學性能

物理力學性能試驗包括混凝抗壓強度、外壓荷載、內水壓及吸水率試驗。

　5.2.1 混凝土抗壓強度
混凝土抗壓強度試驗方法參照GB 11837進行；亦可按成型工藝采用其他方法進行試驗。

　5.2.2 外壓荷載
外壓荷載試驗方法按三點法進行，見附錄B。外壓荷載值按表1或表2規定。
在試驗過程中，裂縫寬度達到02mm時的荷載值稱裂縫荷載；管子已經破壞不能繼續承受荷載的荷載值稱為破壞荷載。

　5.2.3 內水壓
內水壓試驗方法見附錄C。內水壓檢驗壓力值按表13的規定。當檢驗壓力達到規定壓力值時，恒壓10min。
　5.2.4 吸水率
吸水率試樣可在作外壓荷載試驗的管子上鉆(或截)取，試樣組數應與管子數量相等。鉆(或截)取部位在管子兩端和中央位置各鉆(或截)取一個試樣，每個試樣面積不得小于10cm[2]，芯樣直徑不得小于5cm。吸水率取三個試樣的平均值，吸水率試驗方法見附錄D。
