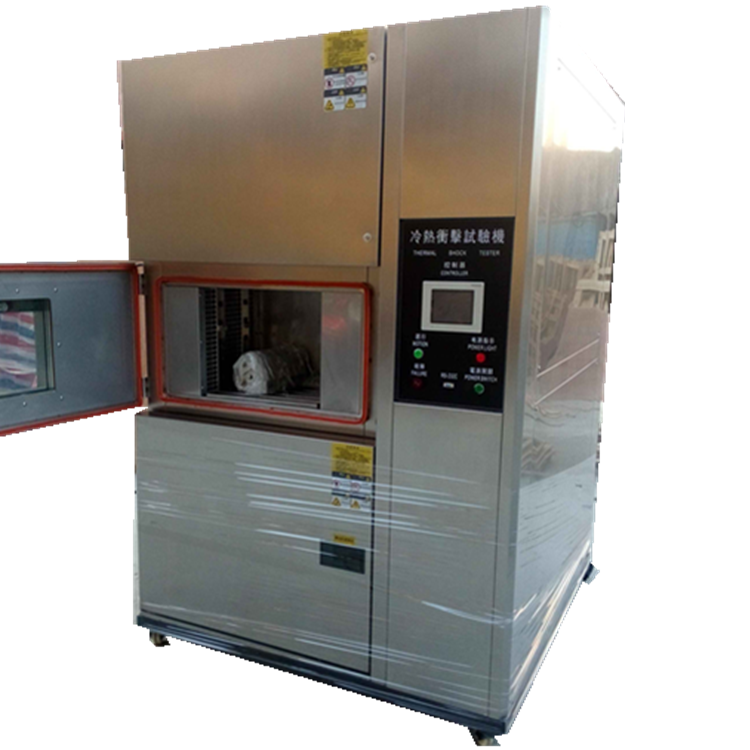

供應冷熱沖擊試驗機 高低溫沖擊箱

三箱式?jīng)_擊試驗箱設備簡介

    冷熱沖擊試驗箱即溫度沖擊試驗箱、高低溫沖擊試驗箱，主要是針對于電工、電子產品，以及其原器件，及其它材料在溫度急劇變化的環境下貯存、運輸、使用時的適應性試驗。主要用于對產品按照國家標準要求或用戶自定要求，在高溫與低溫瞬間變化條件下，對產品的物理以及其他相關特性進行環境模擬測試，測試后，通過檢測，來判斷產品的性能，是否仍然能夠符合要求，以便供產品設計、改進、鑒定及出廠檢驗用

結構簡介

1、試驗箱構造方式：試驗箱采用整體式組合構造方式，既試驗箱由位于上部的高溫試驗箱，位于下部的低溫試驗箱體、位于后部的制冷機組柜和位于左側后板上的電器控制柜(系統)所組成。此方式箱體占空中積小、構造緊湊、外形美觀，制冷機組置于獨立的機組箱體內，以減少制冷機組運轉時的震動、噪聲對試驗箱的影響，同時便于機組的裝置和維修，電器控制面板置于試驗箱的左側板上以便于運轉操作

2、箱體外壁材料：優質碳素鋼板，外表作靜電彩色噴塑處置

             ： 優質201不銹鋼

3、高低溫沖擊試驗箱保溫材料：聚氨酯/優質超細玻璃纖維棉

4、箱體內壁材料：優質SUS304不銹鋼板，耐腐蝕、易清洗

5、制冷

        系統：法國泰康全封閉式壓縮機（或德國比澤爾半封閉式壓縮機），復疊制冷

      制冷劑：環保冷媒：復疊二級，R-23

6、噪音：≤65（dB）

8、察看窗：在上箱體(高溫箱)大門上開一個350×250ｍｍ電熱鍍膜防潮隔溫察看窗

9、高低溫沖擊試驗箱樣品架：上下挪動滑軌導的不銹鋼樣品架。采用雙作用力汽缸提供平穩平均的動力，樣品架的定位安裝采用德國FESTO公司產間接式電傳感器(限兩箱式）

10、樣品架承重：≥30Kg

11、款式選擇：

三箱式?jīng)_擊試驗箱

高低溫沖擊試驗箱溫度恢復時間

≤5min

樣品測試有效尺寸

容積      內箱尺寸(寬*深*高)

60L       500*300*400mm

80L       400*400*500mm

100L      500*400*500mm

150L       500*500*600mm

電源

380V±38V　50Hz±1Hz

功率

20KW

負載

≤20kg

沖擊溫度范圍：-40℃~100℃

試驗方式：氣動風門切換，換氣時

沖擊恢復時間：≤5min；風門切換時間：3S內

溫度范圍：高溫箱：RT～160℃、低溫箱：RT~-40℃

溫度誤差：±3℃；溫度波動度：±1℃

降溫速率：從常溫～-60℃≤50min;(全程平均)

升溫速率：從常溫～160℃≤25min;(全程平均)

預冷下限溫度：≤-60℃；(過冷度≤-5℃)

沖擊溫度：100℃～-40℃

一、高低溫沖擊試驗箱執行與滿足標準：

1、GB/T2423.1-2001低溫試驗方法；

2、GB/T2423.2-2001；

3、GB/T2423.22-1989溫度變化試驗N；

4. 國軍標GJB150.3-86；

5. 國軍標GJB150.4-86；

6. 國軍標GJB150.5-86；

7、GJB150.5-86溫度沖擊試驗；

8、GJB360.7-87溫度沖擊試驗；

9、GJB367.2-87 405溫度沖擊試驗；

10、SJ/T10187-91Y73系列溫度變化試驗箱——一箱式；

11、SJ/T10186-91Y73系列溫度變化試驗箱——二箱式；

12、滿足標準IEC68-2-14_試驗方法N_溫度變化；

13、GB/T 2424.13-2002試驗方法溫度變化試驗導則；

14、GB/T 2423.22-2002溫度變化；

15 QC/T17-92汽車零部件耐候性試驗一般規則；

16、EIA 364-32熱沖擊（溫度循環）測試程序的電連接器和插座的環境影響評估

二、制冷系統

1. 工作方式

2. 冷凝方式

3. 制冷壓縮機

4. 蒸發器

5. 節流裝置

6. 蒸發冷凝器

7. 制冷機控制方式

8. 制冷系統工況數字顯示

9. 制冷劑

10. 其他

率省電型超低溫冷凍系統(風冷式散熱方式)

風冷

法國泰康大馬力機械壓縮機

翅片式換熱器（兼做除濕器）

電子膨脹閥

釬焊板式換熱器

控制系統根據試驗條件自動調節制冷機運行節能工況

壓縮機回氣冷卻回路

能量調節回路

蒸發壓力調節閥

控制器數字顯示制冷系統高、低壓壓力、排氣溫度和壓縮機運行電

流

R 404a / R 23（臭氧耗損指數均為0）

主要部件均采用國際優質品牌產品

冷卻水過濾器( 用戶現場安裝)

三、加熱系統

3.1 加熱器

鎳鉻合金電熱絲式加熱器

加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

四、電氣控制系統

4.1. 控制器型號

韓國

TIMI8226

該產品采用計算機技術、的PID控制方法對環境溫度進行測量和控制，并可以與冷熱沖擊試驗設備配套使用。

★顯示和控制界面直觀清晰，輕觸式選擇菜單，簡單易用，性能穩定可靠。

★，程序控制靈活，給用戶帶來性能穩定，控制靈活，的高端產品。

技術指標：

1. 5.7吋彩色觸摸屏

2. 控制方式：程序

3. 傳感器類型：PT100傳感器輸入

4. 輸出方式：PID 控制輸出；(4-20mA)模擬電路輸出 ；8路開關信號輔助輸入；（基本配置10個繼電器，可選配20個繼電器）

5. 溫度測量范圍：-200.00℃--300.00℃，誤差±0.2℃；

6. 程序編輯：分三類程序，分別為2ZONE，3ZONE，STEP
                        第1類是2ZONE，可編輯120個程序，每個程序只有2段
                        第2類是3ZONE，可編輯120個程序，每個程序只有3段
                        第3類是STEP， 可編輯120個程序，每個程序最多20段
7. 3ZONE有節能功能；

8. 中英文可切換；

9. 電源：額定電壓：85-265V AC，50/60Hz，

鋰電池至少使用10年，耐壓2000V AC/1分鐘；

規格：

外型尺寸：184×144×94(mm)(長×寬×深)

安裝開孔尺寸：173×133(mm) (長×寬)

TFT分辨率：640×480 64k色

設定范圍

程序可鏈接（鏈接程序序號可選擇）

溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

顯示分辨率

溫度：0.01℃

時間：0.01min

輸入

通訊功能（選購）

曲線記錄功能

熱電偶

RS-232 轉換器

具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；記錄時間為350 天(當采樣周期為1.5min 時)

USB 功能

優盤（自配）

PC 機軟件光盤一張

通過PC 機軟件編制試驗程序并保存到優盤，再從優盤將試驗

程序調出并存入控制器中；也可將控制器內的程序轉存到優盤，再存入PC 機進行分析和管理。

可將存儲在控制器內記錄的試驗曲線數據轉存到優盤上。通過PC機軟件直接顯示和打印試驗數據／曲線(該打印數據帶不可修改

4. 1大門

鉸鏈門，門鉸在箱體左側（面向箱體正面時）

門上配電熱（ 自動調節） 防結霜、防凝露中空玻璃觀測窗

（W210×H320mm）一個

門框備電熱（自動調節）防結霜、防凝露裝置

門上備箱內照明燈（長壽LED 光源）

4.2 控制面板（在門上）

控制器顯示屏

操作按鈕、超溫保護設定裝置

USB 界面

4.3 機械室機

械室中包含：

制冷機組、接排水裝置、風機、配電控制柜

加濕和測濕用水控制裝置

4.4 配電控制柜

散熱風機

蜂鳴器

配電板

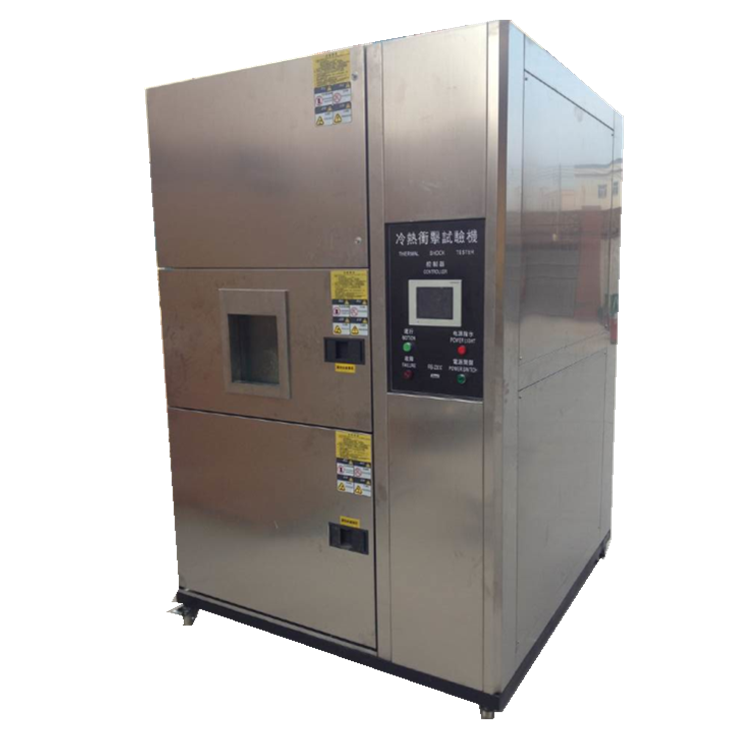

試驗箱的外觀結構圖
