供應全自動單頭端子機

尊敬的新老客戶你們好！感謝你們一直以來對立隆品牌的支持與關注！為答謝各位的厚愛，“立隆人”不斷勇于創新，開拓進取，現已成功研發了一款（LL-551+T型全數字智能單頭端子壓著機/帶扭線）的新型快速穩定型全自動端子機，并且已經正式上市火爆熱銷中。在此歡迎各位新老朋友的咨詢和，同時也熱烈歡迎你們的參觀?。óa(chǎn)品）

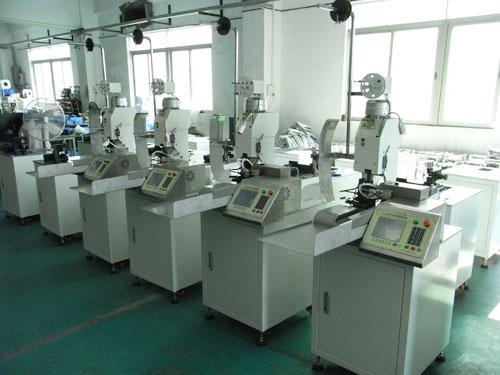

實 物 拍 照 展 示

LL-551+T全數字智能單端壓著機（帶扭線）

特點：

1、精巧，緊湊的設計，人性化設計，占地面積小。
2、數字智能觸摸屏和按鍵中文操作菜單易學易用。
3、可儲存100套加工程序，更換工序和材料迅速。
4、采用高速DSP分布式控制系統，無聲混合式步進驅動，高精度，快速度。
5、采用直線式導管送料，不管大線小線送料不存在堵線，更穩定，成品線束放置更整齊。
6、裝置采用卡位式定位安裝，安裝簡單，通熟易懂，更快速，節省人工。
7、扭線機構有自動復位功能，線徑大小不需調節，實現通用性扭線。（已申請）。
8、內置電路全部有故障信號指示燈，查詢故障情況更一目了能，排除故障更簡單。
9、本公司提供培訓、安裝、調試、保養、維修一條龍服務。

參照以下細節展示

細節（1）

細節（2）

細節（3）

細節（4）

細節（5）
 操 作 說 明 詳 細 介 紹：

 一、產品簡介

全數字智能單端壓著機采用基于32位浮點型高速DSP的分布式控制系統，自主研發的具有完全的新一代線束加工設備。顯示部分選用帶觸摸屏的5.7寸圖型點陣大液晶，參數的輸入是5×3矩陣按鍵。各種參數均采用數字化設定，極大減少了機械的調整時間，人性化的設計，操作起來極其簡單。獨特的機械結構，分布式控制系統，智能化的故障診斷，使設備運行又快速又穩定。加工出的線束，長度一致，端子壓接漂亮，扭線效果佳。
*********************************************************二、產品外形
2.1部件說明

（1）線束打結檢測器：運行中檢測線束有無打結裝置。

（2）斷線檢測器：運行中檢測線束是否斷線裝置。

（3）整直器：線束的校正裝置，使線束水平與垂直方向平直。

（4） 送線輪間隙調節孔：調節送線輪的間隙，如果送線打滑，則需要調小。堵線時也是通過該孔調大間隙，退出線束。

（5） 送線輪：旋轉時使線材前進后退，配合刀架進行拉線頭外皮的動作。

（6） 導管：線材進入刀架前，伸出，起導引作用；剝線時，縮回，以便去線束外皮。

（7） 刀架機構：切刀裝置，由三把刀組成。線束的切斷線，外皮切開由其完成。

（8） 扭線機構：其正反轉時帶動扭線夾搓動，完成扭線動作。

（9） 線尾剝皮機構：由夾線夾子與剝線電機組成，與切刀配合運行，完成線尾剝皮動作，同時控制端子壓接位置。

（10）平移機構：由平移夾子與平移電機組成，完成線束平移動作。

（11）端子機：完成端子壓接動作。

（12）拿線機構：由拿線夾子與手臂氣缸組成，線束加工完成后，由其拿出。

（13）按鍵：參數的輸入及啟機停機由其完成。

（14）液晶：顯示需要加工線束的參數。

（15）電源開關：設備電氣部分電源的總開關。控制系統，步進驅動器的電源均由其控制。

（16）光纖檢測器：壓接端子時，檢測端子是否壓接好。

（17）端子機手動鍵：端子機卡模沒停在原點時，按該鍵可控制端子機運轉。

（18）端子固定支架：壓端子時，固定好端子盤。

（19）收紙器：壓端子時，卷起端子盤中的隔離紙。

（20）接線盤：盛放已經加工好的線束。

（20）氣壓閥：設備氣路部分的總開關。

未斷電前，無論設備工作還是停止，都不能用手指靠近刀刃。

 *********************************************************
三、產品技術指標
3.1技術指標

?      正常工作電壓212V～232V

?      額定頻率50Hz

?      極限工作電壓202V～240V

?      額定電流7A～15A

?      氣候條件

?      技術參數

*********************************************************四、運輸和存儲

本壓著機必須在原包裝條件下進行運輸和儲存。從本公司出售之日起，當用戶完全遵守壓著機運輸、儲存及使用規定，并在本公司封條完整的條件下，壓著機應符合、行標的要求。
*********************************************************五、操作說明
5.1機械部分操作
5.1.1機械調整

送線輪間隙調節：扳手伸進【送線輪間隙調節孔】，旋轉，使送線輪兩輪之間的間隙小于線材的外皮直徑，線材隨送線輪轉動而隨動，確保線材長度準確。
5.1.2機械調整技術要點

在設備正式啟動運行前，需注意以下技術要點：

(Ⅰ)調整剝皮電機及平移電機原點位置，當線材穿過導管、刀架中心點、平移夾子、夾線夾子時，觀察是否在一條直線上。

(Ⅱ)觀察送線輪兩輪之間的間隙，必須小于線材的外皮直徑。

(Ⅲ)把線材放入送線輪兩輪之間，設備上電，點動進線，再關電，用一只手拽住線材，稍微用力往外拉，如果拉不出時說明送線輪間隙與壓力均合適。
5.2控制系統操作
5.2.1人機接口概述

人機接口的顯示部分采用320X240藍色圖型液晶，如圖5-1所示，參數直觀清楚；參數輸入及啟動停止操作采用18個機械式按鍵，如圖5-2所示，可靠性遠高于薄膜按鍵。

【按鍵說明】

【0】～【9】鍵：數字鍵，參數設定時輸入0～9數字。

【．】鍵：復用按鍵，參數輸入時是小數點鍵，輸入帶小數點的參數時，按下該鍵，輸入小數部分；手動頁面時是寸動鍵，按一下寸動一步。

【﹢】鍵和【﹣】鍵：加與減鍵，在有正負的參數輸入時，按下加鍵，正號，按下減鍵，負號；在開關量參數輸入時，按下加鍵，打開，按下減鍵，關掉。在圖5-2待機頁面，按加鍵，線徑刀值加1，按減鍵，線徑刀值減1。

【/Del】鍵：用于參數輸入時，對剛輸入數字的。

【設置/Set】鍵：調出程序號的參數。

【啟動/Start】鍵：在待機頁，按下該鍵設備自動運行。

【停止/Stop】鍵：設備運行中，按下該鍵，設備走完當前的行程后再停車。

【退出/Exit】鍵：設備在非運行過程中，按下該鍵，返回到待機頁面。
5.2.2參數輸入

在圖5-1所示待機頁，最上面一排為四個頁面快捷鍵，用手點擊可快速進入對應的頁面。

5.2.2.1線束基本參數

線束基本參數的設定在待機頁面，圖5-1中所示。

用手點參數名稱所在的位置，參數名稱會反顯，這時就可以通過數字按鍵輸入?yún)?shù)了，完成后參數會自動保存。

【參數解釋】

全 長：所需切割線材的總長度，包括線頭長度和線尾長度在內。

線 頭：線材的首端需剝的長度，如果線頭不剝，參數請輸入零。

頭 剝：線材線頭的皮剝開的長度。如果頭剝長度大于或等于線頭長度時為全剝，小于時為半剝。半剝所剝出的護套套住線頭，以免搬運線材時搞亂線芯。

線 尾：線材的末端需剝的長度，如果線尾不剝，參數請輸入零。當端子機開啟壓接端子時，參數對應的是端子的大小。

尾 剝：線材線尾的皮剝開的長度。如果尾剝長度大于或等于線尾長度時為全剝，小于時為半剝。半剝所剝出的護套套住線尾，以免搬運線材時搞亂線芯。當端子機開啟壓接端子時，尾剝控制端子壓接的深淺，數值越大越淺，越小越深。

設定根數：工作過程中所需要生產的總數。

每把根數：每把的數量，計數到每把數量時設備會自動停止，蜂鳴器會發出聲音間隙時間到自動啟機。

現在根數：已經加工好的數量，當計數到總量時，設備會自動停止。

程序號：線材的規格尺寸有許多種，將加工時的一系列參數，存儲到的程序號之中。調出時，先輸入程序號，再按【設置】鍵即可調出。

線 徑：指線材線芯多股銅絲的截面積總和。參數的數據，表示線徑粗細的值，并無實際意義。設備運行中，如遇到線頭線尾剝不開、切痕淺情況，則需加大線徑，如遇到線頭線尾切斷幾根銅絲或把線頭線尾切掉使線長變短的情況，則需減小線徑。

退 刀：其作用是刀刃切入線材一定深度后，退開一段深度再剝皮。退刀參數為“1”，表示上下刀刃切至線芯后各退0.01MM，依此類推。退刀參數的大小與線材外皮的厚度成正比，外皮的厚度越大，退刀值越大，反之越小。退刀參數既不

能過大，也不能過小或?yàn)榱恪Ｈ绻^大，則不能剝開線皮，如果過小或?yàn)榱?，則刀刃會損傷銅絲。

送線速度：送線電機帶動線材前進后退的速度，9為最快，0為最慢。

切線速度：切線電機帶動刀架上下運動的速度，9為最快，0為最慢。

每把間隙：設備運行到每把數量時，延時一定時間，自動啟機。

本機產品識別碼：設備出廠時的識別碼，一共14位，不可更改。沒有兩臺一樣識別碼的產品，如果一樣，則非我公司原裝機。

5.2.2.2設置參數

在有快捷鍵的頁面，點左上角的【設置】位置，則彈出圖5-3。

【參數解釋】

平移距離：平移夾子從原點到壓接端子位置的距離，數值越大越往端子機旁邊走，越小則越往端子機內則走。

平移速度：平移電機帶動線材左右移動的速度，9為最快，0為最慢。

剝皮速度：線材剝皮時電機的速度，對應的是剝皮拉力的大小，0為力，9為力最小，調試時從9開始往下遞減試，只要皮拉得開，就不要再減。

中刀步數：刀架中刀從原點到切斷線走的距離，數值越大，走的步數越多。如果

線沒有切斷，則加大數值即可。

夾線滯后：夾線夾子滯后時間，越大則時間越長。

扭線機構：線頭扭線與否，由【﹢】鍵和【﹣】鍵設定。

扭線前進：扭線時，送線電機前進的距離。

扭線位置：扭線時，從何處開始扭線。

光纖檢測：端子壓接完后是否檢測，由【﹢】鍵和【﹣】鍵設定。

端子機：是否壓端子，打開壓端子，關閉則只剝線，由【﹢】鍵和【﹣】鍵設定。

切料帶：每隔幾下切一次端子的料帶，保護料帶切刀，減少頻繁動作。間隔數可以設定。

吹 氣：吹掉線材表皮，使其不沾在刀刃上，使用時需要空壓機與其連接。其持續時間可設定。
5.2.3手動操作

在有快捷鍵的頁面，點右上角的【設置】位置，則彈出圖5-4。

【動作解釋】

切 線：按一下，中刀切斷線束，按第二下，前后刀切開線材外皮，按第三下，切刀張開，接著按則循環動作。

導 管：按一下，導管伸出，按第二下，導管縮回,接著按則循環動作。導管在

伸出狀態時，切線或剝線對應鍵按下，切刀不會動作，是為了保護導管，需縮回后再按。

剝 線：按一下，完成線束剝皮整個動作流程，再按則不動作，是為了保護線尾

剝皮機構，需復位一次再按。

寸 動：按【寸動】鍵前，先確認系統是否復位。復位后才可按下該鍵，按一下寸動一步。走完所有的動作時，再接著按則是循環動作。
5.2.4運行操作

設備上電后，系統自檢，行通信檢測，【退出】鍵左上角的紅色指示燈如果亮一下就滅，則通信正常，否則報警。各電機歸原點，如果不正常，則報警。如果氣壓不正常，設備停止，待氣壓正常自動恢復。按需要設置參數，參數設定完成后，按【退出】鍵進入待機頁面，圖5-1所示。在待機頁面，按【+】鍵，手動進線，按【—】鍵，手動退線。檢查參數是否正確，如果現在根數非零，則按【】鍵使其歸零。參數若無誤，則按下【啟動】鍵，設備自動運行。如果參數不正確，按下【啟動】鍵時設備會自動故障診斷，停機并給出錯誤原因。
